3 Стартовая позиция ркк

Стартовая позиция РКК - охраняемый участок местности в позицион­ном районе РКК, на котором размещены пусковая установка (пусковые уста­новки), сооружения и технические средства СК РКК (рисунок 3).

Сооружения СК - совокупность строительных конструкций, предназна­ченная для размещения РКН, технологического оборудования и технических систем СК РКК, контрольно-проверочной аппаратуры СК РКК, средств изме­рений и контроля параметров СК РКК и РКП, личного состава расчетов, а также их защиты от неблагоприятных факторов окружающей среды. Основ­ными сооружениями СП РКК являются одна или две пусковые установки, тех­нологический блок (ТБ) с пристартовым КП, стационарные хранилища КРТ (хранилища «О» и «Г»), сооружение энергоблока, укрытие для личного соста­ва, пристартовые хранилища и другие сооружения.

Пусковая установка (ПУ) - агрегат или пусковое сооружение с пуско­вым оборудованием и техническими системами для приема, вертикализации и удержания РКН в положении для пуска, подвода к ней электрических, пневма­тических, топливных, дренажных и других коммуникаций, а также пуска РКН.

Пусковые установки для каждого типа РН имеют существенные отли­чия. Для установки РН «Космос» на пусковое устройство и подготовки к пуску используется башня обслуживания, которая представляет собой много­ярусное сооружение высотой до 60 м и массой до 450 тонн (рисунки 4 и 5).

Перед установкой РН на ПУ башня обслуживания по железнодорожному пути специальной колеи подводится к пусковому устройству. Полиспастная система башни обслуживания обеспечивает перевод РКН из горизонтального положения в вертикальное. РКН устанавливается опорными кронштейнами на ПУ. Вокруг РКН развертываются площадки обслуживания. К РН стыкуются наполнительные соединения системы заправки РН КРТ, электроразъемы НППЭО и трубопроводы системы газоснабжения.

Рисунок 4 - Схема стартовой позиции РКК

Перед установкой РН на ПУ башня обслуживания по железнодорожному пути специальной колеи подводится к пусковому устройству. Полиспастная система башни обслуживания обеспечивает перевод РКН из горизонтального положения в вертикальное. РКН устанавливается опорными кронштейнами на ПУ. Вокруг РКН развертываются площадки обслуживания. К РН стыкуются наполнительные соединения системы заправки РН КРТ, электроразъемы НППЭО и трубопроводы системы газоснабжения.

Перед пуском РКН башня обслуживания отводится от ПУ. Стартовое сооружение с пусковым сооружение для РН «Союз» пред­ставляет собой многоэтажное железобетонное сооружение, верхняя часть ко­торого находится на уровне стартовой площадки, с широким проемом в цен­тре, который переходит в односкатный газоход. На верхней части стартового сооружения расположено ПУ. На подвижной круговой части шарнирно закре­плены четыре откидывающиеся опорные фермы. После перевода установщи­ком РКН из горизонтального положения в вертикальное, фермы ПУ подводят­ся к силовому узлу ракеты-носителя. Верхние части ферм замыкаются в сило­вое кольцо и сила тяжести РКН передается через силовое кольцо на ПУ. С на­чалом подъема РН при пуске нагрузка на силовое кольцо снимается и опорные фермы под действием противовесов раскрываются, давая проход РН.

На поворотной части ПУ установлены две фермы обслуживания с полу­кольцевыми площадками обслуживания, которые, сомкнувшись вокруг раке­ты, образуют системы кольцевых площадок обслуживания как РН, так и КА. Для доставки приборов, инструмента, личного состава расчета пуска и экипа­жа пилотируемых КА фермы оснащены грузовыми и пассажирскими лифтами. Перед пуском фермы отводятся от ПУ и опускаются в горизонтальное поло­жение.

На той же поворотной части расположены кабель-мачты, предназначенные для подвода к РН электроразъемов НППЭО, газовых и дренажных коммуникаций.

Совмещения главных плоскостей симметрии как РН «Космос», так и «Союз» с плоскостью стрельбы при прицеливании, т.е. разворот РКН по ази- муту пуска, производится вращением поворотной части ПУ.

Перед пуском РН «Союз» кабель-мачты автоматически отстыковывают-ся и откидываются под действием противовесов.

Особенности СК РКК «Протон» по сравнению с СК РКК «Союз»:

1) РКН транспортируется с ТК на СК с помощью железнодорожной платфор-

1 - механизм подъема стрелы ТУА; 2 - площадки обслуживания; 3 -стрела транспортно-установочного агрегата(ТУА)

Рисунок 5 - ТО «Космос» на ПУ

мы, установка РКН на ПУ осуществляется с помощью стационарного) установщика, стрела которого с гидросистемой смонтирована в стартовом со­оружении;

2) РН устанавливается (а не подвешивается) на гидроопоры ПУ и фик­сируется в нижней части специальными механическими захватами, удержи-вающими РКН до момента пуска;

3) система управления РН обеспечивает ее разворот по азимуту пуска на вертикальном участке движения, следовательно, на ПУ отсутствует механизм поворота;

4) на ПУ отсутствуют кабель-мачты: они заменены механизмом стыков­ки, представляющий набор электро-, пневмоплат. Механизм стыковки при ус-­

1 – лифт; 2 – кабель-мачта; 3 – платформа; 4 – механизм передвижения; 5 – гибкий трубопровод; 6 – башня обслуживания

Рисунок 6 – РН «Космос» на ПУ

тановке ракеты соединяется с ответными платами в хвостовой части РН, обес­печивая контакт более пяти тысяч электрических и пневматических коммуни­каций;

5) заправка токсичными КРТ осуществляется по замкнутому циклу, ис­ключающему выход или выброс паров КРТ в помещения ПУ и в атмосферу. Пары окислителя химически нейтрализуются, а горючего - сжигаются.

РКК «Зенит» может проводить пуски без непосредственного участия че­ловека, т.е. он создан в соответствии с концепцией «безлюдного старта» (рисунки 6 и 7). Транспортирование РКН с ТК на СК, установка РКН на ПУ, сты­ковка гидро-, пневмо- и электрокоммуникаций производится в автоматиче­ском режиме. По степени автоматизации и безопасности РКК «Зенит» не име­ет аналогов в мире.

Пуск РН «Старт» производится с самоходной пусковой установки (рисунок 9), смонтированной на базе многоосного колесного шасси.

Конструкция ПУ и РН обеспечивают длительное содержание в готовно­сти в горизонтальном положении. При подаче команды на пуск транспортно-пусковой контейнер с РКН за 40-50 с посредством силового гидроцилиндра переводится из горизонтального положения в вертикальное, затем пороховой аккумулятор давления (ПАД), размещенный в днище ТПК, обеспечивает «ми­нометный старт», т.е. ПАД выбрасывает РКН со скоростью 70-80 км/ч из ТПК-На высоте 25-30 м от поверхности Земли запускается маршевый двигатель 1-1 ступени. Запуск маршевого двигателя на высоте практически полностью ис­ключает воздействие высокотемпературной струи газов двигателя на ПУ, что существенно снижает затраты на проведение послепусковых ремонтном восстановительных работ.

Рисунок 7 - Установка РН «Зенит» на ПУ:

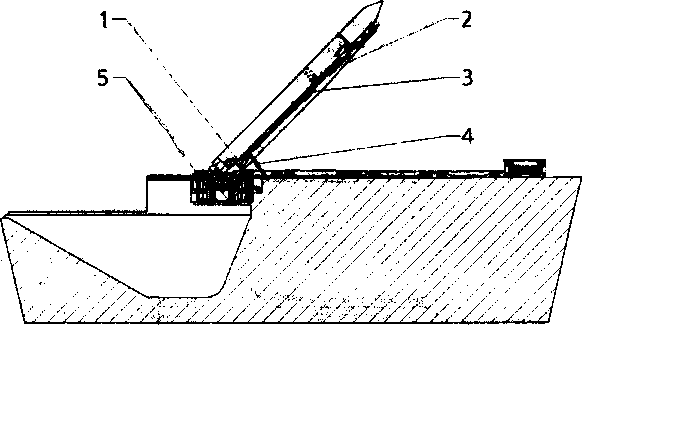

1 - гидроопоры ТУА; 2 - стрела ТУА; 3 - кабель-мачта; 4 -гидроцилиндры подъема стрелы ТУА; 5 - патрубки системы охлаждения

Рисунок 7 – Установка РН на ПУ

Так как тяговооруженность ракет космического назначения лежит в пре­делах 1,4-1,8, то они медленно уходят с ПУ, следовательно, высокотемпера­турная струя газов ДУ длительное время воздействует на ПУ. С целью сниже­ния тепловых, акустических и механических нагрузок на газоход и элементы конструкции ПУ в зоне пламени создается водяная завеса. На СК РКК

«Протон» и «Зенит» предусмотрена защита механизмов стыковки бронированными створками.

1 – бортовая плата РН; 2 – блок стыковки кабель-мачты; 3 – кабель-мачта; 4 – стыковочные устройства коммуникаций заправки КРТ, гелия и термостатирования хвостового отсека РН; 5 – противовес КМ

Рисунок 8 – РН «Зенит» на ПУ

Технологический блок предназначен для размещения проверочно-пускового оборудования, системы дистанционного управления заправкой РН компонентами ракетных топлив и сжатыми газами, а также для размещения левого расчета пристартового КП.

Стационарные хранилища КРТ - сооружения, в которых размещаются емкости для хранения КРТ, системы подачи и термостатирования КРТ, систе­мы пожаротушения и другое оборудование.

Ракета космического назначения, 90-95% от стартовой массы которой составляют пожаро-, взрывоопасные КРТ, представляет собой на СП объект повышенной опасности. В образовании взрыва могут участвовать до 20-25 % от всей массы КРТ, остальная часть КРТ взрывной волной разбрасывается на

Рисунок 9 – РКН «Старт-1» на подвижной ПУ

значительные расстояния и образует зону пожара. Следовательно, взрыв РН стартовой массой 100 т эквивалентен по мощности взрыву ~ 20 т ТНТ, а РН стартовой массой 700 т - ~ 70 т ТНТ.

При проведении пусков РКН в позиционном районе РКК устанавливает­ся 3-4 зоны безопасности, и в зависимости от характера и степени риска в каждой зоне обеспечивается строгий режим допуска к работам и проводятся соот­ветствующие мероприятия по обеспечению безопасности.

Характеристики зон безопасности при пуске РН сверхтяжелого класса Энергия»:

1) зона радиусом 2 км с уровнем шума до 13 5 дБ; эвакуация персонала за 2 часов до пуска;

2) зона радиусом 5 км с уровнем шума менее 120 дБ; эвакуация за 8 часов до пуска;

3) зона радиусом 8,5 км; эвакуация за 4 часа до пуска;

4) зона радиусом 15 км; эвакуация за 4 часа до пуска.

Административно-хозяйственная зона РКК предназначена для раз­мещения и культурно-бытового обслуживания личного состава части запуска, а также для размещения технических средств, предназначенных для обес­печения зданий и сооружений технической позиции электроэнергией, теплом и водой (рисунок 10).
