4.Устройства локомотивного хозяйства.

Локомотивное хозяйство, эксплуатационные расходы которого составляют около 31% от общих издержек железнодорожного транспорта, обеспечивает перевозочную работу железных дорог тяговыми средствами и содержание последних в соответствии с техническими требованиями. Основной производственной единицей локомотивного хозяйства является локомотивное депо, которое сооружается на определенных участковых, сортировочных и пассажирских станциях. Депо, имеющие приписной парк локомотивов для обслуживания грузовых или пассажирских поездов, локомотивные здания, мастерские и другие технические средства для производства текущего ремонта, технического обслуживания и экипировки, называются основными.

Электровозы и тепловозы обслуживаются бригадами в составе машиниста и его помощника. По разрешению моторвагонные поезда, поездные электровозы и тепловозы могут обслуживаться одним машинистом.

Локомотивы обслуживают поезда на участках обращения, а локомотивные бригады сопровождают поезда на участках работы локомотивных бригад. Станция, на которой все локомотивы, прибывающие с поездами (или резервом) отправляются с поездами (или резервом) только во встречном направлении (кроме случаев пересылки с участка на участок локомотивов, следующих в ремонт, техническое обслуживание ТО-3 или ТО-4, или по регулировке), называется пунктом оборота локомотивов. Станция, расположенная внутри участка обращения, на которой отцепляемые от поездов (или прибывающие резервом) локомотивы отправляются с поездами (или резервом) как во встречном, так и попутном направлениях, называется пунктом перецепки локомотивов.

В зависимости от схемы и протяженности различают три типа участков обращения локомотивов: короткий (тяговое плечо). удлиненный и разветвленный. Длина участков обращения колеблется от 150-200 км до 1000 км и более.

Локомотивная бригада- группа работников, назначаемая для обслуживания поездных или маневровых локомотивов, а также мо-торвагонных поездов. Как правило, локомотивная бригада состоит из машиниста и его помощника.

Участок, работы локомотивных бригад - это часть железнодорожной линии, ограниченной пунктом приписки (место жительства бригад) и пунктом оборота локомотивных бригад. Протяженность, а также условия труда и отдыха локомотивных бригад в значительной мере, зависят от схемы их работы, которая может быть в виде езды; плечевой (обычный), когда участок работы локомотивных бригад обслуживается только из одного пункта их приписки (рис. 9.1.а); накладной, когда поезда обслуживаются локомотивными бригадами на одном участке из двух соседних пунктов, каждый из них может являться одновременно пунктом приписки и пунктом оборота бригад (рис. 9.1, б); петлевой. - когда на участке работы бригад, ограниченном двумя пунктами их оборота, поезда обслуживаются бригадами из пункта их приписки, расположенного внутри участка (рис. 9.1, в).

С учетом действующих нормативов непрерывной работы (8 часов) и скоростей длина участка работы локомотивных бригад грузового движения составляет 180-300 км.

Рис. 9.1. Схемы работы локомотивных бригад:

а - плечевая; б —накладная; в— петлевая;

- - пункт приписки локомотивных бригад;

• - пункт оборота локомотивных бригад.

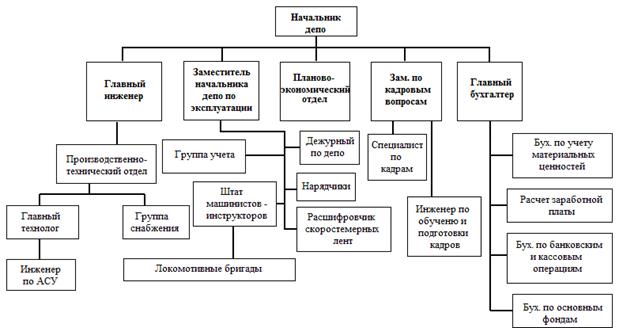

Структурная схема управления локомотивным эксплуатационным депо

Для поддержания локомотивов в исправном состоянии на железных дорогах России установлена система технического обслуживания и ремонтов, производимых после выполнения установленных норм пробега или определенного времени их работы. К техническому обслуживанию подвижного состава относится также его экипировка. Экипировка электровозов заключается в снабжении их песком, смазочными и обтирочными материалами, наружной обмывке и обтирке. В экипировку тепловозов, кроме того, входит снабжение дизельным топливом и дистиллированной водой для охлаждения дизеля. Пробег электровозов и тепловозов между экипировками ограничивается запасом песка и составляет 500 - 600 км. Экипируются эти локомотивы в пунктах экипировки, которые располагаются, как правило, на деповской территории. Установлено четыре вида технического обслуживания: ТО-1, проводимое в процессе эксплуатации силами локомотивных бригад: Т0-2, выполняемое в пункте технического обслуживания: ТО-3 и ТО-4, проводимое в локомотивных депо ремонтными бригадами слесарей. Ремонты тягового подвижного состава подразделяются на текущие ТР-1, ТР-2 и ТР-3, выполняемые в депо, и капитальные КР-1 и КР-2, проводимые на локомотиворемонтных заводах. При этом широко используется диагностирование подвижного состава, что позволяет существенно снизить эксплуатационные расходы на содержание и ремонт локомотивов, выбрать рациональную ее систему с учетом фактического технического состояния узлов и агрегатного оборудования, повысить надежность подвижного состава в эксплуатации.

Рис.49. Примеры схем локомотивного хозяйства:

а) - при тепловозной тяге; б) - при электрической тяге; 1 - депо и мастерские; 2- административно-бытовой корпус; 3- площадка наружной обмывки и очистки локомотивов; 4- депо технического обслуживания и экипировки; 5- пескосушилка; 6- склад сырого песка; 7- склад сухого песка; 8- склад масел; 9- пути стоянки готовых к работе локомотивов; 10- пути пожарного и восстановительного поездов; 11- котельная; 12- сливная эстакада; 13- склад дизельного топлива; 14- насосная; 15- резервуары для воды; 16- здание для мотопомп; 17- нефтеловушка; 18- установка реостатных испытаний тепловозов

Цехи ремонта локомотивов, как правило, специализируются для грузовых, пассажирских и маневровых локомотивов и обслуживают дорогу в целом. Депо для ТР-3 имеют современное техническое оснащение и строятся или реконструируются применительно к типовым проектам на программу более 300 и 600 ремонтов в год. Типовые депо предусматривают возможность применения передовых методов эксплуатации, внедрение комплексной механизации при ремонте и экипировке локомотивов, минимальную территорию для размещения и дальнейшего развития основных устройств и удобства ввода и вывода локомотивов.

Основные параметры (рис. 50) ремонтной базы определяются объемом работы, специализацией и типом депо.

Рис.50. Локомотивное депо: 1 – мастерские; 2 – цех текущего ремонта ТР-2; 3 – цех текущего ремонта ТР-1; 4 – административно-бытовой корпус

Годовой пробег локомотивов, приписанных к депо, определяется из выражения:

, (34)

где l - длина тягового участка, км;

Годовая программа ремонтов определяется по формулам:

; (35)

; (36)

; (37)

, (38)

где - годовой пробег локомотивов, в локомотиво-километрах;

- нормы пробегов между соответствующими ремонтами: заводским, ТР-З, ТР-2, TP-l и ТО-3, км.

Число стойл для ремонта и осмотра локомотивов определяется по следующим формулам:

; (39)

; (40)

; (41)

, (42)

где - время занятия стойла (позиции) при соответствующем виде ремонта и осмотре локомотивов;

D - количество рабочих дней в году;

а- число секций тепловоза;

k - коэффициент, учитывающий неравномерность поступления тепловозов в стойла.

При создании смешанного локомотивного хозяйства для электровозов и тепловозов или тепловозов и паровозов предусматриваются ремонтные стойла и экипировочные устройства для обоих видов тяги. Необходимое количество этих стойл рассчитывается отдельно для каждого типа локомотива. В депо также предусматриваются стойла для одиночной выкатки колесных пар (1-2), обточки колесных пар без выкатки из-под локомотива (1) и подготовки локомотивов к ремонту (1).

Расстояние между путями ремонтных стойл принимается 7,0 м для новых и реконструируемых зданий, 6,0 м - при использовании существующих зданий без реконструкции.

Пути в здании депо проектируются горизонтальными, а соединительные пути в профиле - с уклоном не более 20 . Точка перелома профиля путей, выходящих из здания депо, должна находиться от него на расстоянии не менее длины подвижной единицы плюс тангенс вертикальной кривой.

Пути в здании в плане располагаются на прямой, а ремонтные пути вне здания могут располагаться на кривых радиусом не менее 150 м. Перед воротами ремонтных стойл в плане необходимо иметь прямую вставку, равную длине локомотива, а перед остальными стойлами - не менее 12,5 м. В Мотор-вагонных депо эта вставка должна быть не менее 25 м, а перед поворотными кругами - не менее 6,5 м.

На территории тепловозного депо сооружаются также стойла для реостатных испытаний, которые размещаются на открытых путях и располагаются от жилых массивов на расстоянии, равном 300 м.

Для обмывки локомотивов строятся специальные позиции, которые располагаются при входе в депо перед экипировочными устройствами.

Экипировочные устройства предназначены для экипировки локомотивов: работы по снабжению локомотивов топливом, смазочными маслами и обтирочными материалами, песком, охлаждающей водой (только тепловозов), обдувке тяговых двигателей и электрической аппаратуры электровозов, тепловозов, элeктpo-, дизeль-поeздoв. Экипировочные устройства технологически изолированы от ремонтной базы.
