Прием и снятие грузов

Прием или снятие грузов изменяет как нагрузку судна (вес и координаты центра тяжести), так и его погруженный объем (его величину, форму, координаты центра величины).

Приём груза в произвольное место можно представить как приём этого груза без изменения крена и дифферента, а затем перенос его в назначенное место. Условием неизменности крена и дифферента приема груза р является расположение его центра тяжести на одной вертикали с центром величины дополнительно входящего в воду объёма δV, который равен p/γ, где γ — удельный вес воды. При приеме относительно малого груза можно считать, что для исключения крена и дифферента он должен быть помещен на одну вертикаль с центром тяжести F исходной площади ватерлинии.

Влияние перемещений груза на остойчивость и посадку рассмотрено выше. Для определения метацентрических высот после приёма груза необходимо найти координаты центра тяжести z_g1, и метацентров z_c1 + r₁ и z_c1 + R₁. Новое положение центра тяжести находится из условия равенства статических моментов сил тяжести относительно основной плоскости.

В общем случае приёма или снятия нескольких грузов новое положение центра тяжести определяется по формуле

z_g1 = (Pz_g ± ∑p_iz_pi) /P₁,

где: p_i — вес принятого или снятого отдельно груза, при этом принимаемый груз берется со знаком плюс, а снимаемый — со знаком минус; z_pi — аппликата центра тяжести принятого или снятого груза.

Диаграмма плавучести и начальной остойчивости

При приеме относительно небольших грузов (менее 10 % водоизмещения) на надводный корабль (судно) считается, что форма и площадь действующей ватерлинии не меняются, а погруженный объем линейно зависит от осадки — то есть принимается гипотеза прямобортности. Тогда коэффициенты остойчивости выражаются как:

δK_θ = р (Т + δТ/2 − zp + dI_x/dV)

δK_ψ = р (Т + δТ/2 − zp + dI_yf/dV)

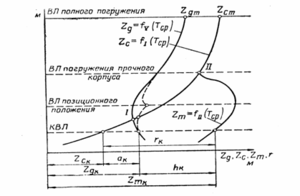

В более сложных случаях используется диаграмма плавучести и начальной остойчивости, с которой снимают значения погруженного объема, метацентрического радиуса, координат ЦТ и ЦВ в зависимости от осадки. Ее использование характерно для определения остойчивости погружаемых аппаратов, например подводных лодок.

Свободные поверхности

Все рассмотренные выше случаи предполагают, что центр тяжести судна неподвижен, то есть нет грузов, которые перемещаются при наклонении. Но когда такие грузы есть, их влияние на остойчивость значительно больше остальных.

Типичным случаем являются жидкие грузы (топливо, масло, балластная и котельная вода) в цистернах, заполненных частично, то есть имеющих свободные поверхности. Такие грузы способны переливаться при наклонениях. Если жидкий груз заполняет цистерну полностью, он эквивалентен твердому закрепленному грузу.

Влияние свободной поверхности на остойчивость

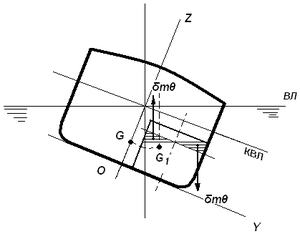

Если жидкость заполняет цистерну не полностью, то есть имеет свободную поверхность, занимающую всегда горизонтальное положение, то при наклонении судна на угол θ жидкость переливается в сторону наклонения. Свободная поверхность примет такой же угол относительно КВЛ.

Уровни жидкого груза отсекают равные по величине объёмы цистерн, то есть они подобны равнообъёмным ватерлиниям. Поэтому момент, вызываемый переливанием жидкого груза при крене δm_θ, можно представить аналогично моменту остойчивости формы m_ф, только δm_θ противоположно m_ф по знаку:

δm_θ = − γ_ж i_xθ,

где i_x — момент инерции площади свободной поверхности жидкого груза относительно продольной оси, проходящей через центр тяжести этой площади, γ_ж — удельный вес жидкого груза

Тогда восстанавливающий момент при наличии жидкого груза со свободной поверхностью:

m_θ1 = m_θ + δm_θ = Phθ − γ_ж i_xθ = P(h − γ_ж i_x /γV)θ = Ph₁ θ,

где h — поперечная метацентрическая высота в отсутствие переливания, h₁ = h − γ_ж i_x /γV — фактическая поперечная метацентрическая высота.

Влияние переливающегося груза дает поправку к поперечной метацентрической высоте δ h = − γ_ж i_x /γV

Плотности воды и жидкого груза относительно стабильны, то есть основное влияние на поправку оказывает форма свободной поверхности, точнее ее момент инерции. А значит, на поперечную остойчивость в основном влияет ширина, а на продольную длина свободной поверхности.

Физический смысл отрицательного значения поправки в том, что наличие свободных поверхностей всегда уменьшает остойчивость. Поэтому принимаются организационные и конструктивные меры для их уменьшения:

1. полная запрессовка цистерн, чтобы не допускать свободных поверхностей

2. если это невозможно, заполнение под горловину, или наоборот, только на дне. В этом случае любое наклонение резко уменьшает площадь свободной поверхности.

3. контроль числа цистерн, имеющих свободные поверхности

4. разбивка цистерн внутренними непроницаемыми переборками, с целью уменьшения момента инерции свободной поверхности i_x
