1 Устройство шруСа переднеприводных автомобилей

Привода передних колес выполняют функцию передачи крутящего момента от двигателя к колесам автомобиля. Привода еще называют ШРУСами. ШРУС - это абривиатура которая расшифровывается, как шарнир равных угловых скоростей. Кроме того в народе прижилось название "граната" видимо из за визуальной схожести с последней. Самое главное для шрусов это предотвращение попадание пыли и грязи на шарики качения расположенные под резиновыми пыльниками. Ресурс приводов может составлять порядка 100 000 км, но при попадании пыли и грязи резко сокращается до нескольких тысяч киллометров, кроме того важна и манера езды. Резкие ускорения и явления ударов передающиеся через привода так же сокращают срок службы шрусов ("гранат").

Существуют различные конструкции ШРУСов. Различают обычно:

• Шариковые («Бендикс-Вейс», «Рцеппа», «Бирфильд») — наиболее распространены сегодня, первые варианты были разработаны в 1920-е годы;

• Триподные (типа «Tripod») — допускают бо́льшие осевые перемещения, но при этом — нелинейное изменение скорости при вращении под углом; часто используются как внутренние (то есть - устанавливаются со стороны привода, а не колеса).

• Сухариковые или кулачковые — были разработаны французом Грегуаром и запатентованы как «Тракта» в начале 1920-х, в наше время применяются в основном нагрузовиках;

• Спаренные карданные — представляют собой состыкованные друг с другом два карданных шарнира, которые взаимно компенсируют неравномерность вращения друг друга; применялись редко, например, на ряде американских автомобилей 1920-х годов, вроде Miller 91 или Cord L29, а также французских «Панарах»пятидесятых-шестидесятых годов. В настоящее время применяются на грузовиках, тракторах, строительной технике.

Наиболее распространённый сегодня шариковый ШРУС состоит из шести шариков, внешнего и внутреннего колец с прорезями под шарики, которые соединяются с приводным валом шлицевым соединением, и сепаратора,

Из-за высоких удельных нагрузок данный тип шарнира требует специальной смазки (пластичной, с содержанием присадок) и крайне чувствителен к загрязнению и попаданию воды. При больших углах поворота максимальный передаваемый шарниром крутящий момент (допустимая нагрузка) меньше (чем при малых углах поворота), поэтому при эксплуатации рекомендуется избегать больших нагрузок при "вывернутых колёсах".

Шарниры равных угловых скоростей всегда герметизируются пыльником, так как расположение шарнира способствует попаданию в него пыли, которая быстро выводит его из строя.

Ресурс ШРУСа современных автомобилей (при соблюдении герметичности чехла) очень велик и сопоставим с ресурсом самого автомобиля.

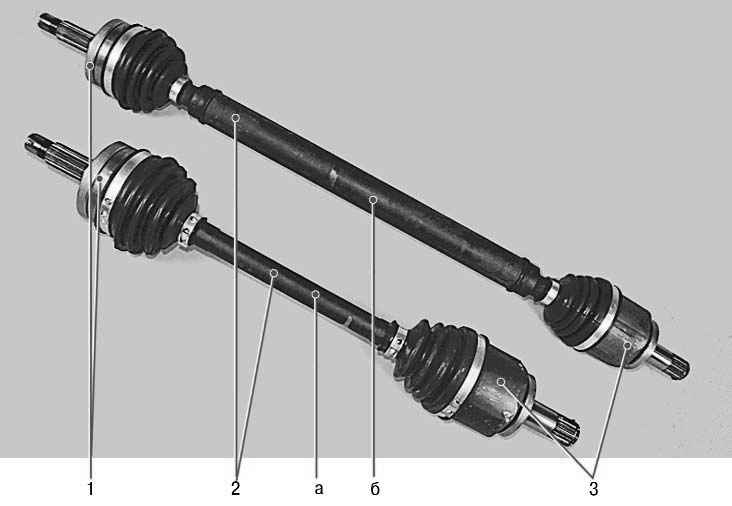

Приводы передних колес состоят из наружных 1 (рис.1) и внутренних 3 шарниров равных угловых скоростей (ШРУСов), соединенных валами 2. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает и осевые смещения валов при повороте передних колес и работе подвески. Вал привода левого колеса выполнен из прутка, а правого — из трубы. Кроме того, валы привода различаются длиной: правый длиннее левого.  Наружный шарнир Лада Приора (Lada Priora) состоит из корпуса 1 (рис. 2), сепаратора 6, внутренней обоймы 3 и шести шариков. В корпусе шарнира и в обойме выполнены канавки для размещения шариков. Канавки в продольной Рисунок 1 - Приводы передних колес Лада Приора (Lada Priora): а – привод левого переднего колеса; б – привод правого переднего колеса; 1 – наружные шарниры; 2 – валы приводов передних колес; 3 – внутренние шарниры

Рисунок 2- Привод переднего колеса Лада Приора (Lada Priora): 1 – корпус наружного шарнира; 2 – стопорное кольцо; 3 – обойма; 4 – шарик; 5 – наружный хомут; 6 – сепаратор; 7 – упорное кольцо; 8 – защитный чехол; 9 – внутренний хомут; 10 – вал привода колеса; 11 – фиксатор внутреннего шарнира; 12 – корпус внутреннего шарнира; 13 – стопорное кольцо корпуса внутреннего шарнира; А – контрольный размер.

плоскости выполнены по радиусу, что обеспечивает угол поворота наружного шарнира до 42°. Шлицевый наконечник корпуса шарнира установлен в ступицу переднего колеса и крепится к ней гайкой.

Обойма 3 шарнира установлена на шлицах вала 10 между упорным кольцом 7 и стопорным кольцом 2.

Внутренний шарнир Лада Приора (Lada Priora) отличается от наружного тем, что дорожки корпуса и обоймы выполнены прямыми, а не радиусными, что позволяет деталям шарнира перемещаться в продольном направлении. Это необходимо для компенсации перемещений, вызванных колебаниями передней подвески и силового агрегата.

В наружный и внутренний шарниры Лада Приора (Lada Priora) устанавливают шарики одной сортировочной группы, при необходимости заменяются все шесть шариков шарнира; шарики должны быть одной сортировочной группы. При сборке внутреннего шарнира используется селективный метод. Замена какой-либо одной детали недопустима — внутренний шарнир необходимо заменять в сборе.

Детали шарниров смазывают смазкой ШРУС-4, которую закладывают в корпуса шарниров при сборке. Герметизация шарниров обеспечивается защитными чехлами, закрепленными хомутами.
