3. Разработка чертежа кованой поковки по гост 7829-70

Пример 3. Деталь «Вал» (рис.8)

Согласно чертежу детали конфигурация поковки по классификатору может быть отнесена к двум типам: 1) круглого сечения с фланцем; 2) круглого сечения с уступами разной конфигурации. Так как общая длина детали L и наибольший ее диаметр D укладываются в соотношение

,

а длина фланца l и его диаметр D

.

Предварительно составим эскиз упрощенной конфигурации детали (рис.1), на котором ряд конструктивных элементов детали (отверстия, галтели и т.п.) не выполняются, т.е. в данных местах устанавливаются кузнечные напуски.

1. Поковка Гр IV-кп 490 гост 8479-70

2. Материал – Сталь 25х1мфа гост 4543-71

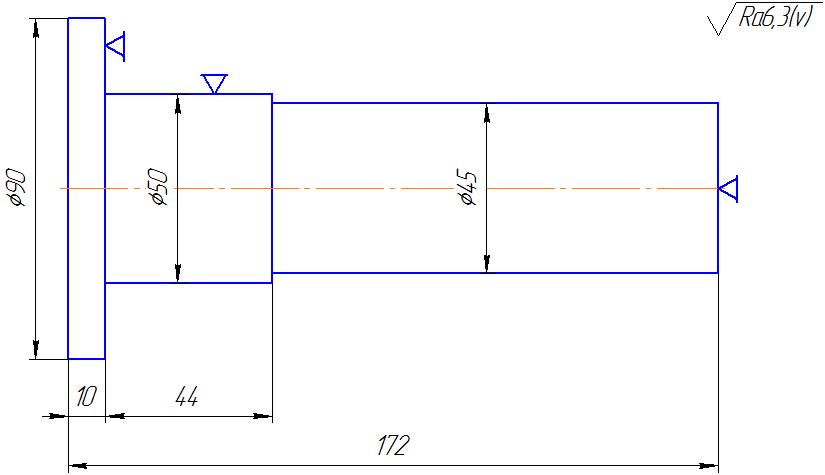

Рис.8 Упрощенная конфигурация детали «Вал»

Расчетная схема нанесения припусков δ и предельных отклонений для таких поковок представлена на рис.9.

Рис.9 Расчетная схема нанесения припусков и предельных отклонений

Назначение основных припусков и предельных отклонений (табл.2 гост 7829-70)

Ø 90 → ;

Ø 50 → ;

Ø 40 → .

Длина → ;

длина → ;

длина → .

Составляем предварительный чертеж поковки по основным припускам и предельным отклонениям (рис.10).

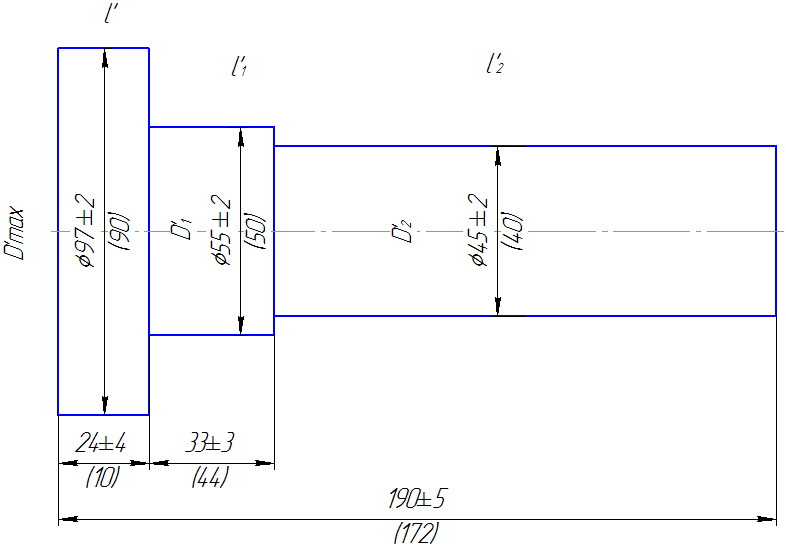

Рис. 10 Предварительный вариант поковки

Предварительно назначаемые дополнительные припуски на несоосность (табл.3).

На Ø 55 → ;

на Ø 45 → .

(Назначаются в соответствии с разностью диаметров наибольшего и рассматриваемого.)

Расчет и определение основного сечения поковки:

;

;

.

Для ступеней, площадь продольного сечения которых больше площади ступени наибольшего диаметра, определим произведение :

.

Таким является Ø 45×133

.

За основное сечение принимаем ступень Ø 45, поэтому дополнительный припуск 4мм на этой ступени переносится на наибольший диаметр. Строим второй вариант поковки (рис.11) с основными и дополнительными припусками и предельными отклонениями.

Рис.11 Второй вариант поковки

Проверка выполнимости фланца, промежуточных и концевых уступов

Принимаем ширину бойков молота .

Рассматриваем:

1. промежуточный уступ Ø 59×33

Минимально выполняемая высота уступа для диаметров менее 100 мм (табл.4).

По высоте «проходит».

2. Минимальная длина выполнимого уступа для (табл.5) должна быть или 45 мм.

По длине такой уступ не выполним. Поэтому назначаем напуск на уступ Ø 59 по длине и устанавливаем .

3. Концевой уступ Ø 45. После назначения напуска длина ступени составит

.

Проверяем высоту , а минимально выполнимая 4мм. Проверяем длину . Таким образом, ступень Ø 45×91 → выполнима.

4. Выполнимость фланца Ø 101×24

Фланец выполняют, если его длина больше высоты , взятой с коэффициентом 1,2 , но не менее .

П роверка соотношения:

1. практически возможно

У нас

2. ,

У нас .

Поэтому фланец Ø 101×24 выполним.

Составляем окончательный эскиз поковки (рис.12).

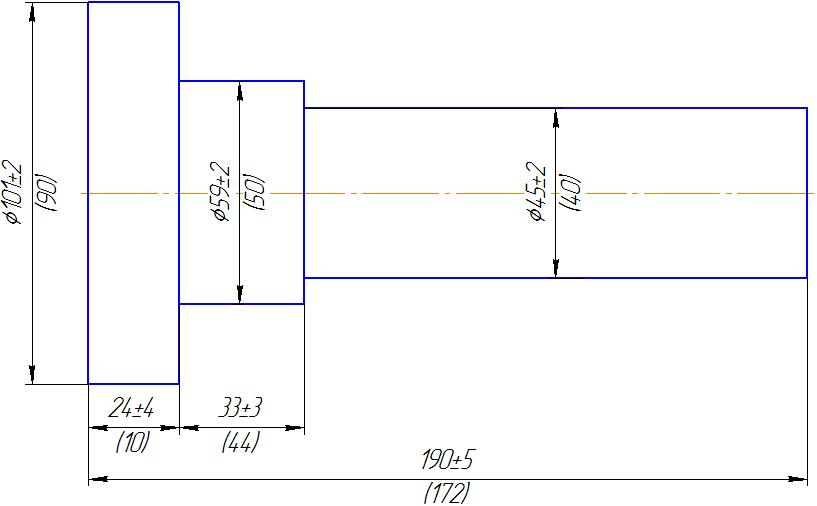

Рис.12 Окончательный вариант кованой поковки. Тип поковки по ГОСТ7829-70: круглые сечения с уступами разной конфигурации
