2 Лабораторная работа №2. Исследование работы типовых комбинационных устройств

Цель работы: исследование работы дешифраторов и мультиплексоров в системе моделирования компьютерной программы Electronics Workbench.

2.1 Порядок выполнения работы

2.1.1 Загрузить компьютерную программу Electronics Workbench.

2.1.2 Исследуйте работу микросхемы дешифратора 74138 по схеме рисунка 2.1.

Как видно из рисунка 2.1, для создания источника логических уровней под названием «0_1» используется подсхема, представленная на рисунке 2.2.

Для подачи адресного кода дешифратора используется счетчик (count). Ввиду того что он является вспомогательным средством, был использован условный счетчик, а не конкретная микросхема.

Часть схемы, составленная с помощью элементов XOR и NOT, представляет собой устройство, которое формирует одиночный импульс на каждое нажатие клавиши.

Рисунок 2.1 – Исследование работы микросхемы дешифратора

Рисунок 2.2 – Подсхема формирования логических уровней «0_1»

2.1.3 Реализовать на микросхеме мультиплексора 74153 функцию двух переменных, представленную в таблице 2.1 и на рисунке 2.3.

Т а б л и ц а 2.1

A B F1 0 0 1 0 1 1 1 0 0 1 1 1

Рисунок 2.3 – Схема реализации на мультиплексоре функции двух переменных

2.1.4 Реализовать на микросхеме мультиплексора 74153 функцию трех переменных, представленную в таблице 2.2 и на рисунке 2.4.

Т а б л и ц а 2.2

A B C F 0 0 0 1 0 0 1 0 0 1 0 0 0 1 1 1 1 0 0 1 1 0 1 0 1 1 0 1 1 1 1 1

Рисунок 2.4 – Схема реализации на мультиплексоре функции трех переменных

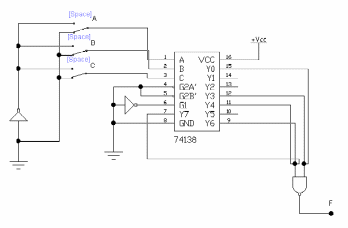

2.1.5 Реализовать на микросхеме дешифратора 74138 логическое выражение , как показано на рисунке 2.5, предварительно преобразовав это выражение к виду .

Рисунок 2.5 – Схема реализации на дешифраторе заданного логического выражениия
