Полтавский государственный технический университет имени Юрия Кондратюка
Кафедра конструкций из металла, дерева и пластмасс Пояснительная записка к курсовому проекту по курсу «Конструкции с дерева и пластмасс» на тему: «Производственное здание»
Выполнил проект:
студент 504–БПН группы
Щухомет с. И
Проверил:
Шкиренко с.В Полтава 2003
Содержание.
Расчет ограждающих конструкций
1. Выбор конструктивной схемы………………………………………………………..2
2. Сбор нагрузок………………………………………………………………………….2
Расчет крупнопанельной фермы треугольного очертания
3. Выбор конструктивной схемы покрытия…………………………………………….7
4. Геометрические размеры фермы……………………………………………………...7
5. Подсчет нагрузки на ферму…………………………………………………………...8
6. Определение усилий в элементах фермы и подбор сечений………………………..8
7. Расчет и конструирование узловых соединений……………………………………12
7.1 Опорный узел………………………………………………………………………….12
7.2 Узел примыкания раскоса к верхнему поясу………………………………………..15
7.3 Средний узел нижнего пояса…………………………………………………………18
7.4 Прикрепление стойки к нижнему поясу……………………………………………..21
7.5 Коньковый узел………………………………………………………………………..21
Расчет колоны
8. Выбор конструктивной схемы………………………………………………………..22
9. Нагрузки на стойку……………………………………………………………………22
10. Конструктивный расчет……………………………………………………………….24
11. Расчет анкерного крепления………………………………………………………….26
12. Список использованной литературы………………………………………………....30
Расчет ограждающих конструкций
Группа
эксплуатации А-2.
Класс ответственности ІІ
(
).
Шаг конструкций 5
м. Материал: осиновые доски второго
сорта и клееная березовая фанера марки
ФСФ сорта В/ВВ по ГОСТ 39160–69.
Район строительства – Хабаровск. Утеплитель – минераловатные плиты, толщиной 8 см по ГОСТ 9573–72*.
Выбор конструктивной схемы
Принимаем ребристую конструкцию панели с номинальными размерами 500150 см (фактические 498149 см). Верхнюю и нижнюю обшивки принимаем из семислойной фанеры толщиной 9 мм и пятислойной – толщиной 6 мм. Поперечные ребра ставим в торцах панели (рис. 1).
Шаг
продольных ребер определяем из условия
прочности верхней обшивки на местный
изгиб от действия сосредоточенной
нагрузки (табл. 1)
=11,2=1,2,
кН, распределяющейся на ширину
100
см.
Таблица 1
Сбор нагрузок
Наименование |
Нормативная нагрузка (кн/м²) |
Коэффициент надёжности |
Расчётная нагрузка (кн/м²) |
1)Фанерные обшивки |
0,105 |
1,1 |
0,12 |
Продольные ребра |
0,09 |
1,1 |
0,10 |
Рубероидная кровля |
0,1 |
1,3 |
0,13 |
Утеплитель |
0,07 |
1,2 |
0,08 |
Пароизоляция |
0,005 |
1,1 |
0,01 |
Итого: постоянная нагрузка |
0,37 |
|
0,44 |
2)Снеговая нагрузка (11=1 кН/м2) |
1 |
1,6* |
1,6 |
ВСЕГО |
1,37 |
|
2,04 |
*

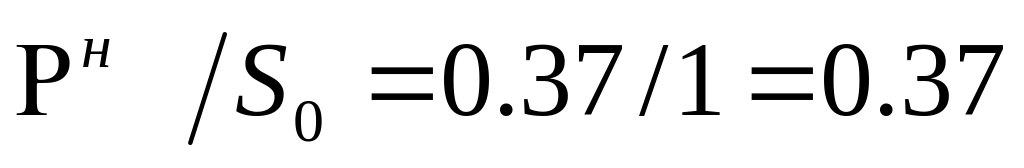

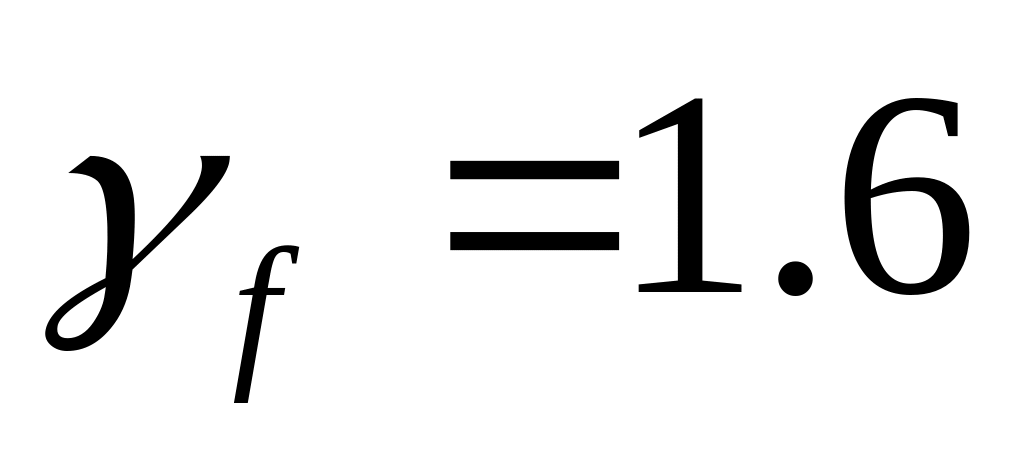

- коефициент
надежности для снеговой нагрузки при
<0.8

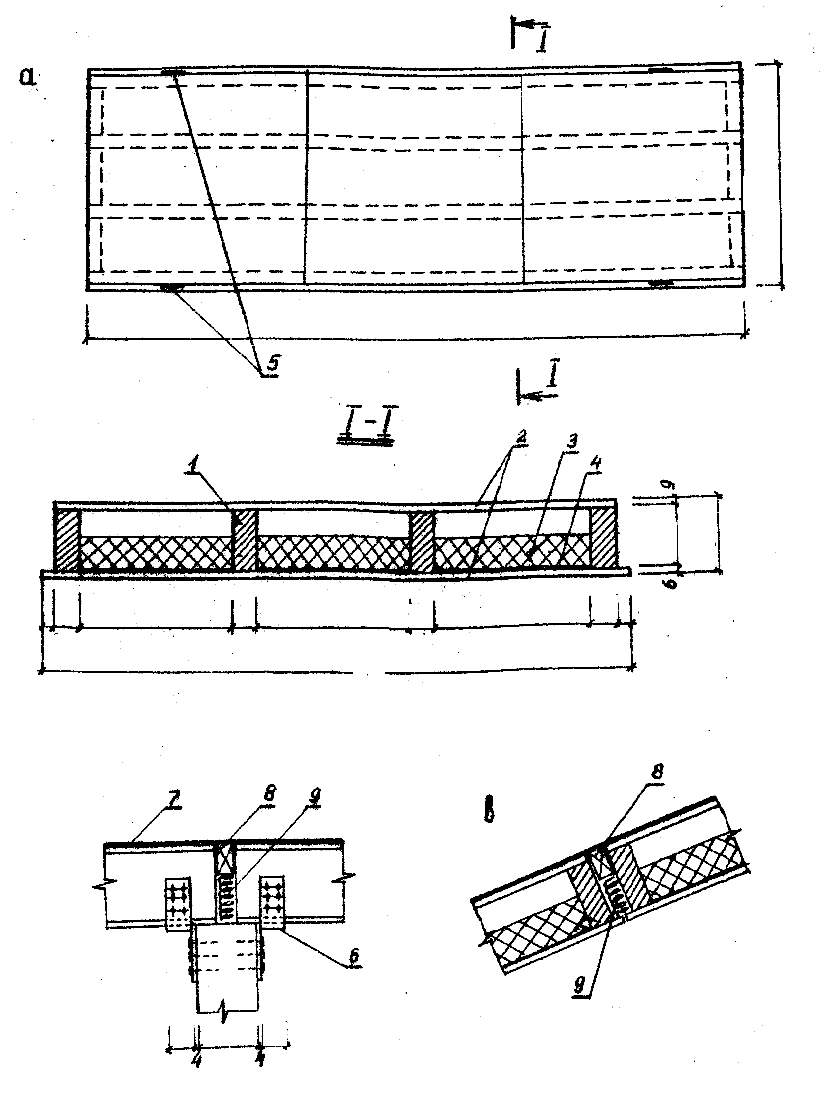

Рис. 1.
=41000,920,82/31,2=73,8
см,
где
= 6,511,2
/ 0,95=8,2 МПа =
0,82
кН/см2

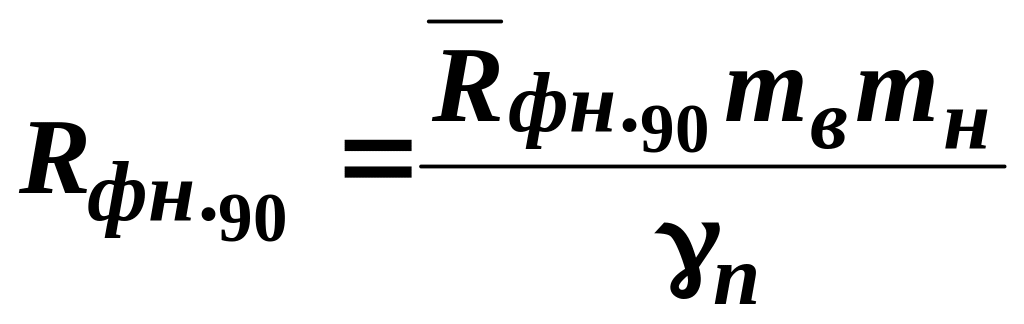

– расчетное сопротивление семислойной
фанеры изгибу из плоскости листа поперек
волокон наружных слоев;
Принимаем панель с четырьмя продольными ребрами толщиной 45 мм после острожки.
Шаг их а=(147-4,5)/3=47,5<73,8 см.
Ориентировочная высота сечения панели:
=
2,2 5
+ 0,9 1
(5
– 1) = 14,6
см,
где

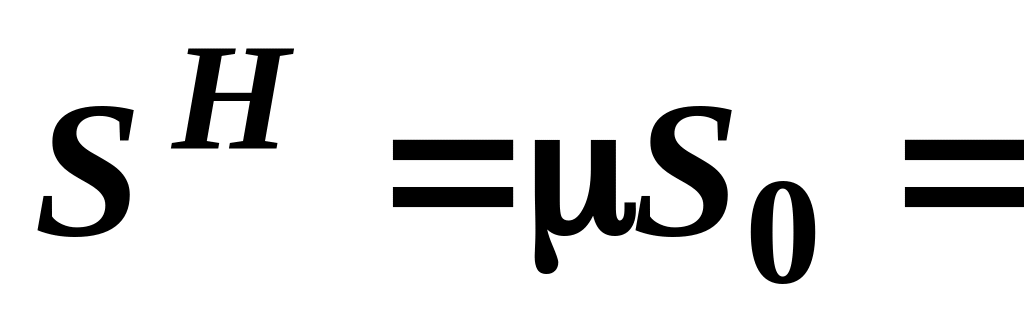

11=1
кН/м2
– нормативная снеговая нагрузка на
покрытие.

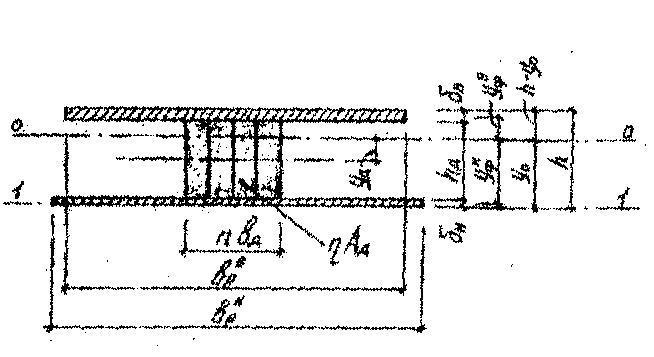

Рис. 2.
Принимаем ребра из досок 45145 мм после острожки (50150 мм до острожки).
Общая
высота панели
14,5 + 0,6 + 0,9 =
16 см.
Нагрузка на 1 погонный метр длины панели:
нормативная:
н = 1,371,5=2,055 кН/м;
расчетная: = 2,041,5=3,06 кН/м.
Усилия на панель:
М = 3,06·4,92²/8=9,258 кН·м = 925,8 кНсм;
Q= 3,064,92/2=7,527 кН, где 4,92 – длина панели, с учётом её опирания на стропильную конструкцию.

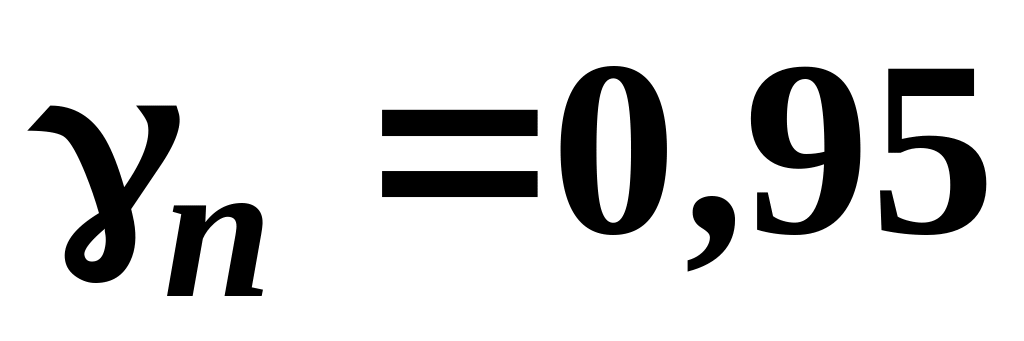

Расчетные характеристики материалов с учетом коэффициентов условий работы и надежности по назначению:
=
14/0,95
= 14,7 МПа;
=
121/0,95
= 12,63 МПа;
=
0,81/0,95
= 0,84 МПа;
=
90001/0,95=9474
МПа;
=
1041/0,95=10,5103
МПа.
При
=498>6а=647,5=285
расчетная ширина фанерных обшивок
принимается равной 0,9
фактической ширины.
Тогда.
см
см
Материалы, входящие в поперечное сечение панели, приводим к материалу обшивок.
Коэфициент приведения:
Площади поперечного сечения:

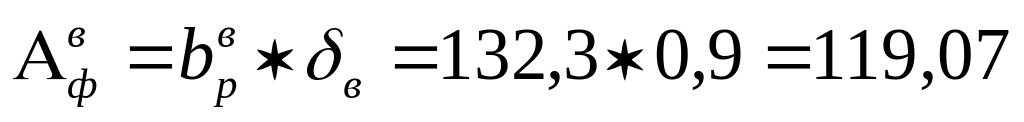

Верхней
обшивки:
Нижней
обшивки:

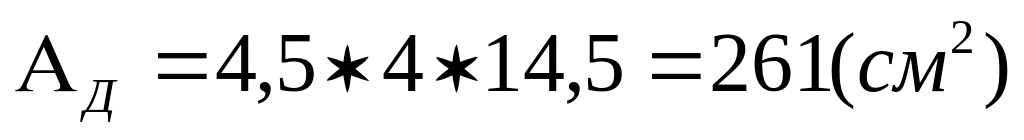

Ребер:
Приведенная площадь сечения панели:
Приведенный статический момент сечения относительно его нижней плоскости:
Расстояние от нижней плоскости до нейтральной оси сечения:
Приведенный момент инерции относительно нейтральной оси:
,
где
(см)
Приведенные моменты сопротивление соответственно верхней инижней обшивок:
приведенный
статический момент верхней обшивки
относительно нейтральной оси.
Проверяем деформативность панели. Относительный прогиб:
то тогда
