Майнская гэс

Майнский гидроузел – неотъемлемая часть СШГЭС, так как полноценное энергетическое использование СШГЭС возможно лишь при наличие в нижнем бьефеконтррегулирующегоМайнского водохранилища. СШГЭС участвует в покрытии пиковой части графика энергопотребления с остановкой агрегатов в ночные часы (рис.95).

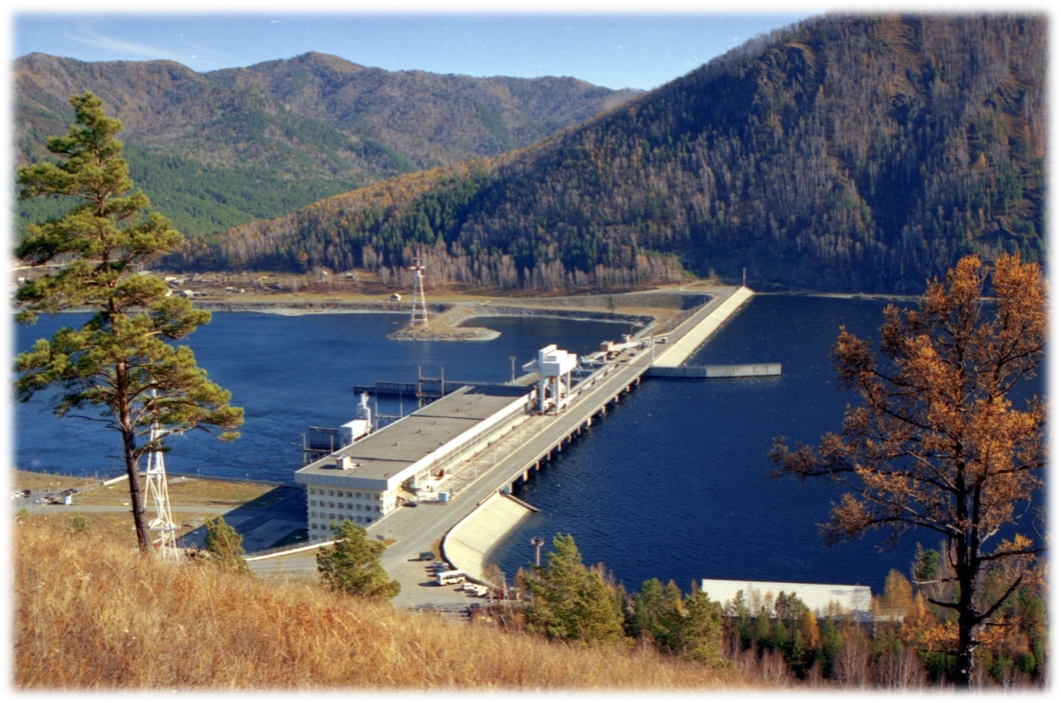

Рис.95

Уровень в нижнем бьефе гидростанции подвержен значительным колебаниям:при работе всех агрегатов резко повышается, приостановке резко понижается.Именно Майнский гидроузел призван сгладить эти колебания, и в значительной мере уменьшить отрицательное воздействие на окружающую среду от Майны до Минусинска. К тому же это выработка дополнительной электроэнергии (рис.96).

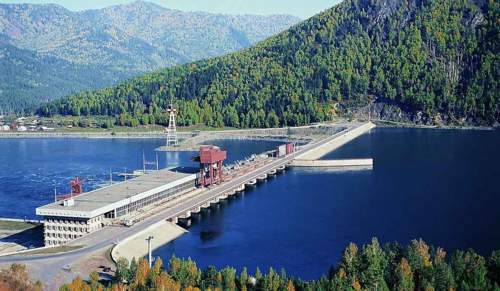

Рис.96

История строительства.Госплан СССР решением от 7 апреля 1971г. поручил Минэнерго СССР разработку технического проекта Майнской ГЭС. Проект разрабатывался в институте «Ленгидропроект», главный инженер проекта М.Г. Александров.В 1977 г. комиссия Минэнерго СССР, на основании материаловпервого этапа технического проекта, одобрило строительство Майнской ГЭС. Строительство началось 18 декабря 1978г.

Характеристики плотины:

- напорный фронт основных гидротехнических сооружений, ось которых прямолинейна, имеет протяженность 880м;

-максимальная высота грунтовых плотин в русловой части29 м;

- ширина по гребню 12 м.

Компоновка ГЭС. В состав основных сооружений ГЭС входят: бетонная водосбросная плотина, гидроэлектростанция, грунтовые плотины (правобережная, русловая и левобережная).

Гидростанция руслового типа состоит из трех агрегатных блоков, монтажной площадкой и СТК.

Архитектурное решение ГЭС.Майнский гидроузел расположен в 20 кмниже створа СШГЭС.Район створа гидроузла находится у выхода Енисея из Саянского каньона. Здесь отроги гор слегка расступились и высота их 200-300 м (рис.97).

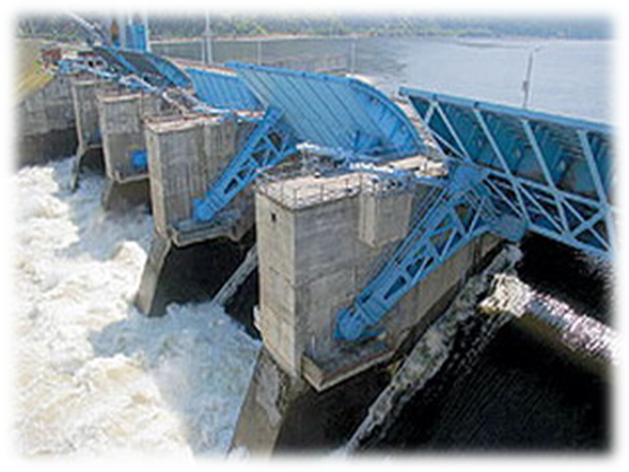

Рис.97

В живописный ландшафт органически вписывается здание ГЭС и невысокие прямолинейные плотины: грунтовые и водосбросные, с автомобильной дорогой по гребню. Гребень плотины со стороны нижнего бьефа возвышается на 13 м. Основные бетонные сооружения расположены у левого берега.Архитектурный облик плотины формируется ее конструктивной и функциональной сущностью. Выразительным элементом плотины является поверхностный водосброс, решенный четким ритмом бетонных бычков шириной 5 м, выдвинутых в нижнем бьефе.Имеем пять водосливных пролетов по 22 м. Монументальность водосбросной части подчеркнута этой члененностью. Имеем несколько преувеличенный масштаб, который предает особое звучание этой части сооружения.

Здание ГЭС по контрасту с сильной пластикой водосливной плотины, решается простым протяженным объемом в панельном исполнении, с остекленным горизонтальным поясом высотой 5,6 м, проходящим под карнизом.К торцевой части здания ГЭС, через одноэтажный объем входного вестибюля, примыкает каркасный пятиэтажный СТК, с горизонтальными окнами и декоративными вставками (простенками) высокого рельефа.

Здание ГЭС и СТК перекрыты единой плитой из перекрестно-стержневой пространственной конструкции типа «МАРХИ», образующей единый карниз-плиту, которая зрительно объединяет два здания в один объем.Применение ажурных конструкций создают эффект легкости и невесомости и поддерживает технологическую взаимосвязь МГЭС и СШГЭС.

Электрические помещения, связанные с машинным залом (ЦПУ и АСУ, щиты релейной защиты и т.д.) технологично выдвинуты из него в сторону нижнего бьефа в виде двухэтажного объема. К нему по всей длине примыкает трансформаторная площадка, совмещенная с открытым распределительным устройством ОРУ 220кВ.Такое компактное расположение основных сооружений позволяет более просто и лаконично решить объемно-пространственную композицию гидроузла.
