Федеральное агентство по образованию ФГОУ ВПО

Саяно - Шушенский филиал

Сибирского Федерального университета

Кафедра ГТС и ГГМ

Отчет по производственной практике

«Эксплуатация гидротехнических сооружений»

Выполнил студент гр. 07-02

Кислер В.В.

Саяногорск 2010

Содержание.

Индивидуальное задание

Общие вопросы для изучения

1. Основные правила и обязанности инженеров по натурным

наблюдениям за гидротехническим сооружениям (ГТС), и

нженеров ПТС, инженеров СПСР, инженеров и мастеров Гидроэнергоремонта, начальников СМГТС, ПТС,СПСР

2. Порядок составления планов и графиков: обходов, осмотров и

натурных наблюдений за ГТС. Ответственность лиц за

выполнение графиков

3. Основные принципы работы контрольно-измерительной

аппаратуры (КИА),обеспечивающей контроль ГТС

4. Суть схемы автоматизированной системы контроля за ГТС

5. Порядок производства записей первичных наблюдений

и ответственность лиц, выполняющих первичные наблюдения

6. Порядок обработки данных первичных наблюдений, с какой

целью выполняется эта обработка, каков ее конечный результат?

Получить представление о поведении плотины и основных показателях, характеризующих ее состояние

7. Порядок заполнения журнала дефектов, выявленных при

обходах и осмотрах ГТС

8. Порядок устранения дефектов

9. Ответственность лиц за устранение дефектов

10. Порядок составления графиков текущих и

капитальных ремонтов ГТС 11. Существо планов по подготовке к зиме и планов

предполоводных и предпаводковых мероприятий и их значение

12. Значение послеполоводных и послепаводковых мероприятий

и их основной со­став

13. Организацию пропусков расходов половодья и паводков

14. Случаи необходимости производства водолазных работ и их значение

15. Порядок оформления сдачи и приемки текущих и капитальных работ. Порядок оценки качества работ

16. Организацию работ по предотвращению подплывания

плавающего сора к со­оружениям и ответственность лиц, обеспечивающих эту работу

17. Основные правила техники безопасности при эксплуатации ГТС

18. Основные мероприятия по охране окружающей среды

1. Индивидуальное задание

Системы измерения уровней верхнего и нижнего бьефа

СШГЭС и МГУ. Контроль перепадов уровня на

сороудерживающих решетках.

Уровни верхнего и нижнего бьефов - очень важные технологические параметры любой гидроэлектростанции. На разных ГЭС уровни верхнего и нижнего бьефов измеряются по-разному.

Рассмотрим, как это происходит на Саяно-Шушенской гидроэлектростанции и Майнском гидроузле.

Ранее на Саяно-Шушенской ГЭС задача точного автоматического замера уровня верхнего бьефа была связана с определенными трудностями, когда применялись приборы измерения УВБ старой конструкции. Они применялись на этой станции более 20 лет.

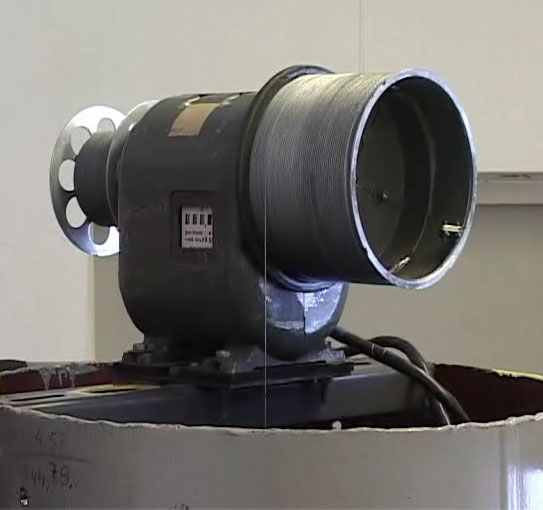

ДСУ-2.Прибор измерения уровня верхнего бьефа старой конструкции. Точность измерения ±20 мм.

В нынешнее время существует более новая и современная система измерения уровней бьефов. По надежности системы отличаются довольно сильно: система старой конструкции требовала практически еженедельного обслуживания, то есть подстройки. Она довольно груба по точности.

Т еперь, для измерения в автоматическом режиме уровней верхнего и нижнего бьефов Саяно-Шушенской и Майнской ГЭС успешно используются уровнемеры на базе лазерного дальномера (лазерной рулетки) DISTO PRO.

Измерение уровней производятся с необходимой периодичностью (на СШГЭС и МГУ эта периодичность составляет 30 минут) в автоматическом режиме, заносятся в базу данных технологических параметров и параллельно отображаются в локально-вычислительной сети Саяно-Шушенской ГЭС.

Рассмотрим, как устанавливается лазерный дальномер на Саяно-Шушенской гидроэлектростанции. Заложена вертикальная труба диаметром 800 мм, вода в которую поступает из верхнего бьефа (можно представить как два сообщающихся сосуда). Сверху на конце этой трубы жестко закреплен лазерный дальномер. В трубу насыпаны гранулы вспененного полистирола диаметром 1-3 мм. Они постоянно находятся на поверхности воды и создают отражающую поверхность для луча прибора.

О тметка установки лазерной рулетки известна заранее.

Pис. Определение отметки уровня воды с помощью лазерной рулетки.

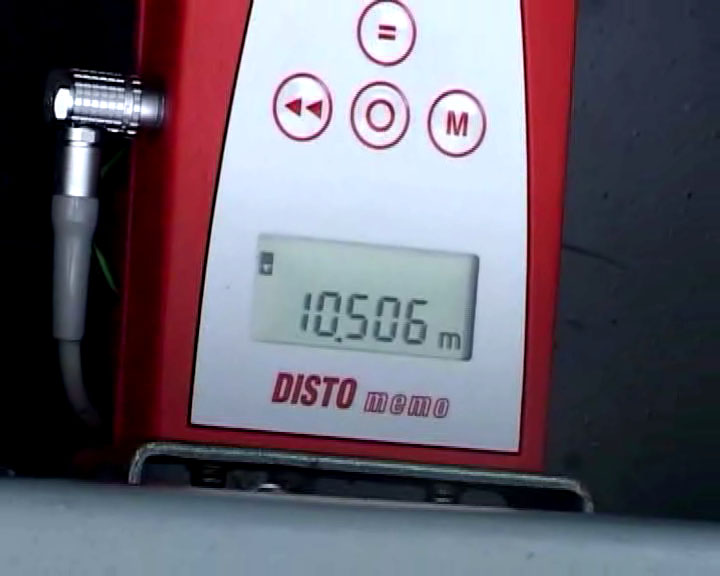

Лазерный дальномер управляется программой с компьютера, которая по циклическому таймеру выдает через интерфейс сигнал о включении прибора в работу. Сигнал поступает на устройство связи, сообщающееся с лазерным дальномером и находящееся на гребне плотины. После чего дальномер получает сигнал.

После измерения прибор посылает новый сигнал, который содержит информацию о измеренном уровне, в устройство связи. Устройство связи провожает этот сигнал в компьютер, где производится обработка информации сигнала. И, наконец, уже готовая информация о измеренном уровне поступает в информационную сеть Саяно-Шушенской ГЭС (дежурному инженеру станции и другим абонентам)

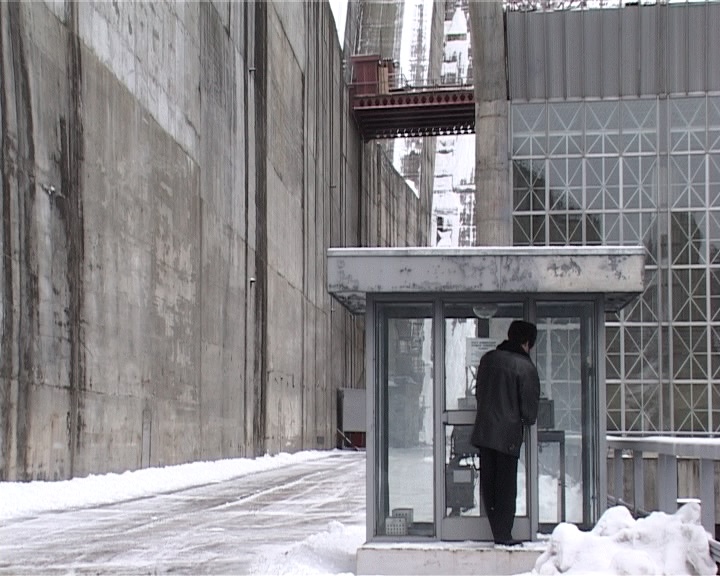

Измерение верхнего бьефа на СШГЭС производится с помощью двух лазерных рулеток, которые расположены в секции №6 и в секции №51 плотины.

Сделано это для дублирования измерений, подстраховки. И на случай, если один из приборов придет в негодность или произойдет его поломка. Чтобы можно было без проблем вывести один из приборов в ремонт или замену.

Измерение уровня нижнего бьефа производится такими же приборами и технологией. Труба, в которой уровень воды дублирует уровень нижнего бьефа, находится так же вертикально на разделительном устое. Отличие в том, что трубы одна, а не две, как при измерении уровня верхнего бьефа.

В этой трубе установлено два лазерных дальномера, которые работают независимо друг от друга.

Один из приборов работает по беспроводной связи. Во всем остальном этот метод измерения схож с методом измерения уровня верхнего бьефа.

Один раз в неделю проводятся контрольные измерения. Это делается для того, чтобы убедится в достоверности показаний автоматического метода. Контрольные измерения проводятся специалистами вручную поверенным прибором, после чего сравниваются с результатами лазерного дальномера.

Измерение уровней верхнего и нижнего бьефов на МГУ производится таким же способом, как и на Саяно-Шушенской ГЭС.

Контроль перепадов уровня на сороудерживающих решетках МГУ производится следующим образом:

1)Сначала проводятся измерения уровня верхнего бьефа вручную. Это выполняется рулеткой с поплавком. Показания записываются в журнал.

2)Затем проводят измерения уровня воды вблизи сороудерживающих решеток. Эти показания так же заносятся в журнал.

3) По измеренным показаниям вычисляется перепад уровня воды.

Этот перепад не должен превышать 0.5 м. Если перепад уровня на сороудерживающей решетки составляет более допустимой нормы, выполняется чистка сороудерживающих решеток.

Эта система хорошо зарекомендовала на СШГЭС и МГУ.

В процессе пробной эксплуатации в течении 2-х лет система работала безотказно, не требовала дополнительных настроек и обслуживания.

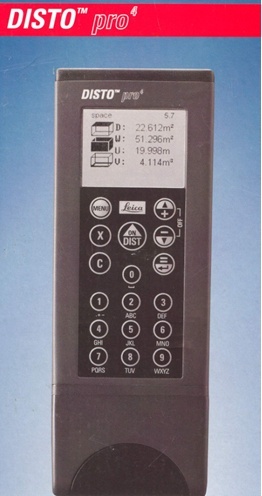

Но, в настоящее время ресурс выработки этих приборов (лазерных дальномеров DISTO PRO, выпускаемых фирмой «Leico») довольно велик и в скором времени планируется заменить их более прогрессивными, актуальными, надежными и современными приборами фирмы «Dimetix»

Теперь рассмотрим более подробно техническое описание лазерного измерителя уровня бьефа, которые используются на СШГЭС и МГУ в нынешнее время.

Назначение.

Измеритель предназначен для круглосуточного измерения уровня бьефа водохранилища и выдачи информации абонентам локальной вычислительной сети.

Технические характеристики.

1. Прием информации и управление осуществляется через последовательный интерфейс RS-232.

2. Скорость передачи данных 9600 бит/сек.

3. Периодичность измерений составляет 30 минут.

4. Длительность измерения – 5 сек.

5. Ток, потребляемый от сети переменного тока 220 В, частотой 50 Гц, лазерной рулетки не более 0,5 А, устройство связи не более 1 А.

Устройство и работа измерителя уровня верхнего бьефа.

Измеритель уровня бьефа представляет собой законченное функциональное устройство, состоящее из следующих функциональных блоков, установленных следующим образом:

На гребне плотины отметка 542 секции №6 и №51 помещение УВБ.

- лазерная рулетка

- устройство связи HM-150 (Line Driver) для управления лазерной рулеткой и передачи от нее информации на HM-150

- ABP питания 220 В, которое обеспечивает резервное питание лазерной рулетки и устройства связи (ШУС №1)

В аппаратном зале АСУ:

- устройства связи HM-150 (Line Driver) для обеспечения связи между персональным компьютером и устройством лазерного измерителя

- персонального компьютера с программой управления, приема и обработки информации

Программа «DISTO» по циклическому таймеру выдает сигнал включения лазерной рулетки на устройство связи ( ШУС №2), устройство связи преобразует его и передаёт сигнал на устройство связи (ШУС №1), к которому подключена лазерная рулетка. После включения лазерная рулетка автоматически производит измерение и выдает информационный сигнал на устройство связи (ШУС №1). Устройство связи передаёт информационный сигнал на устройство связи (ШУС №2), которое, после преобразования выдаёт информационный сигнал на персональный компьютер. Программа «DISTO» обрабатывает полученную информацию и передает её на сервер.

Подготовка к работе.

К эксплуатации измерителя уровня бьефа должны допускаться лица, имеющие необходимую квалификацию и изучившие настоящее руководство по эксплуатации.

Измерение параметров.

1. Во время эксплуатации измеритель не требует регулировки и настройки.

2. Средства измерений, применяемые при проверке, должны быть своевременно поверены метрологической службой и иметь соответствующие отметки.

Техническое обслуживание.

Виды работ	Содержание вида работы	Периодичность проведения
Внешний осмотр	Осмотреть крепление жгутов, блоков, проверить надежность разъёмных соединений	1 раз в полгода
Очистка от пыли стекла излучателя	Очистить поверхность излучателя, не выключая лазерную рулетку	1 раз в полгода

Наконец, рассмотрим краткое описание прибора фирмы «DIMETIX», которые должны прийти на смену нынешним «DISTO PRO».

Основные возможности.

- Расстояние измерений от 0.05 до 500 м

- Интерфейс ввода/вывода (RS232 и RS422)

- Подключение до 10 приборов на одну линию RS422

- Широкий перечень питания (9…30 В переменного тока)

- Программируемый аналоговый выход (0/4…20mA)

- Два программируемых цифровых выхода (D01 и D02)

- Цифровой выход для сигнализации ощибки

- D-Sub коннектор и клемма с винтовым кремлением для быстрого подключения

- Пыле- и влагозащищенность по стандарту IP65

- 4 светодиода для сигнализации статуса

- Опционально устанавливается обогреватель для обеспечения работоспособности до -40ºС

- Класс лазера II (<0.95mW)

Прибор поддерживает два рабочих режима:

- Управляемый режим

- Автоматический режим

Обязательная программа практики. Общие вопросы.

1.Основные правила и обязанности инженеров по натурным наблюдениям за гидротехническим сооружениям (ГТС), инженеров ПТС, инженеров СПСР, инженеров и мастеров Гидроэнергоремонта, начальников СМ ГТС, ПТС, СПСР.

Инженер по натурным наблюдениям за гидротехническими сооружениями должен знать следующее:

1. правила технической эксплуатации электростанций и электрических сетей РФ;

2. правила безопасности при обслуживании гидротехнических сооружений и гидромеханического оборудования энергоснабжающих организаций.

3. методические материалы по организации натурных наблюдений на гидротехнических сооружениях ГЭС;

4. требования типовой инструкции по эксплуатации гидротехнических сооружений ГЭС;

Должностные обязанности инженеров и мастеров ПТС включают в себя:

1. разработка «Календарного плана производства работ»

2. проверка объемов выполненных работ;

3. анализ потребности рабочих кадров;

4. анализ потребности строительных машин, механизмов и оборудования;

5. составление ведомости объемов основных строительно-монтажных работ;

На начальников СМ ГТС, ПТС, СПСР возлагаются следующие функциональные и должностные обязанности:

1. разработка структуры и сервисных функций баз данных первого и второго уровня;

2. oформление графического материала к отчетам, докладам, статьям, информациям;

3. подготовка тематических глав в отчет;

4. обеспечение своевременной выдачи информации о состоянии сооружений СШГЭС и МГУ по запросу руководителя группы, начальника ЛГТС и руководства станции;

5. выполнение правил ОТ, ПТЭ, ППБ, внутреннего распорядка;

2.Порядок составления планов и графиков: обходов, осмотров и натурных наблюдений за ГТС. Ответственность лиц за выполнение графиков.

Порядок составление графиков и планов заключается в том, что часть наблюдений нуждаются в ежемесячном наблюдение, а часть наблюдение достаточно один раз в несколько месяцев или два раза в месяц.

Приведем некоторые мероприятия за контролем ГТС:

1. Наблюдение за обледенением конструкцию СШГЭС производится еженедельно начиная со второй половины октября и заканчивая в конце марта.

2. Производство измерений по фильтрационной КИА (русло, берега) производятся еженедельно.

3. Измерение расходов фильтрации через бетон с текущем осмотрами галерей плотины отметки 332-359 м. производятся еженедельно.

4. Измерения расходов неорганизованного излива в береговых штольнях производится раз в месяц (начало каждого месяца).

5. Измерение расходов в контрольных, геофизических скважинах производится два раза в месяц (1 и 3 неделя месяца).

6. Отбор проб на химанализ на СШГЭС производится два раза в год ( со 2 недели апреля и до середины мая, со 2 недели октября и до середины ноября).

3.Основные принципы работы контрольно-измерительной аппаратуры (КИА),обеспечивающей контроль ГТС.

1. Преобразователи температуры струнные (ПТС–60) предназначены для измерения температуры бетонных и скальных массивов в диапазоне изменения температуры от -20С до +60^С.

2. Преобразователи силы арматурные струнные (ПСАС) применяются для измерения статических усилий в арматуре периодического профиля гидротехнических сооружений в процессе наблюдений за их напряженным состоянием в период эксплуатации.

3. Динамометры струнные для измерения силы в прядевой арматуре (ДСПА–160) предназначены для выполнения наблюдений за усилием в предварительно–напряженных анкерах. ДСПА–160 состоит из трёх объединенных силоизмерителей с диапазоном измерения от 0 до 0,55 МН каждый, с суммарным пределом измеряемого усилия 160 тонн.

4. Экстензометры (М–4430) – предназначены для измерения линейных деформаций растяжения бетонных конструкций. Межанкерное расстояние – 2000 мм, пределы измерения – до 4 мм.

5. Деформометр трёхбазный защищенный – устройство для наблюдения за послойными деформациями в бетоне и скальном массиве. Деформометр представляет собой устанавливаемую в скважину конструкцию, включающую три измерительных стержня различной длины.

6. Преобразователи линейных деформаций струнные предназначены для измерения относительных линейных деформаций сжатия или растяжения в бетонных конструкциях и скальных основаниях. В сооружениях гидроузла установлены датчики с различной базой измерения – 200, 400, 2000 и 5000 мм.

7. Преобразователи линейных деформаций струнные накладные используются для измерения относительных линейных деформаций на металлической оболочке турбинных водоводов.
