Нумерация страниц, разделов, подразделов, пунктов и подпунктов
Страницы пояснительной записки нумеруют арабскими цифрами. Титульный лист, задание на реферативную работу включают в общую нумерацию пояснительной записки, но номер не ставят. На последующих страницах номер проставляется в правом верхнем углу.
Разделы должны иметь порядковую нумерацию в пределах всей пояснительной записки и обозначаться арабскими цифрами с точкой в конце. Разделы, указанные в п. 6., не нумеруются.
Подразделы нумеруются арабскими цифрами в пределах каждого раздела. Номер подраздела состоит из номера раздела и подраздела, разделенных точкой. В конце номера подраздела должна быть точка, например: «5.2.» (второй подраздел пятого раздела).
Если раздел или подраздел состоит из одного пункта, он также нумеруется.
Пункты нумеруются арабскими цифрами в пределах каждого подраздела. Номер пункта состоит из номеров раздела, подраздела, пункта разделенных точками. В конце номера пункта должна стоять точка, например: «2.3.1.» (первый пункт третьего подраздела второго раздела).
Пункты при необходимости могут быть разбиты на подпункты, которые должны иметь порядковую нумерацию в пределах каждого пункта, например: 4.2.1.1., 4.2.1.2., 4.2.1.3. и т.д.
Содержащиеся в тексте пункта или подпункта перечисления требований, указаний, положений обозначают арабскими цифрами со скобкой, например: 1), 2), 3) и т.д.
Каждый пункт, подпункт и перечисление записывают с абзаца.
Иллюстрации
Иллюстрации могут быть представлены в виде рисунков, диаграмм, фотографий.
Рисунки и диаграммы должны быть выполнены чернилами или тушью на белой непрозрачной бумаге.
Фотографии следует наклеивать на стандартные листы белой бумаги.
Диаграммы следует выполнять в соответствии с требованиями стандарта.
Иллюстрации следует располагать после первого упоминания их в тексте таким образом, чтобы их было удобно рассматривать без поворота по часовой стрелке.
Все иллюстрации нумеруют арабскими цифрами; номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, например: «Рис. 2.2» (второй рисунок второго раздела).
Иллюстрации при необходимости могут иметь наименование и поясняющие данные (подрисуночный текст). Наименование помещают над иллюстрацией, поясняющие данные – под ней. Номер иллюстрации помещают ниже поясняющих данных.
Пример оформления иллюстрации

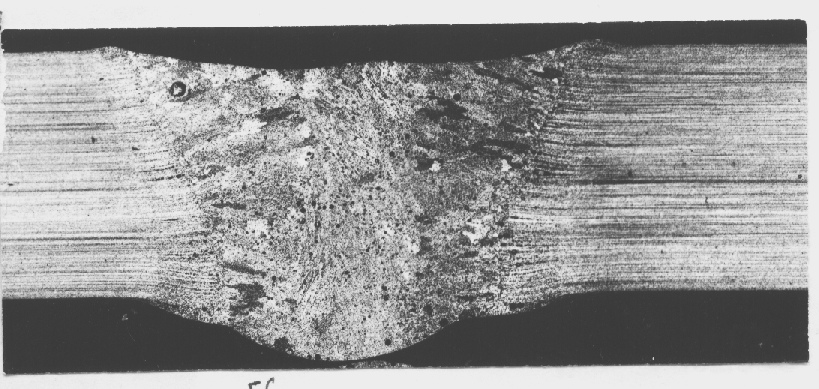

Микроструктура сварного соединения (х70) из сплава АМг6, выполненного аргонодуговой сваркой
|
|
Рис. 3.3 |
Формулы
В формулах в качестве символов следует применять обозначения, установленные государственными стандартами.
Значения символов и числовых коэффициентов, входящих в формулу, должны быть приведены непосредственно под формулой. Значение каждого символа дают с новой строки в той последовательности, в какой они приведены в формуле. Первая строка расшифровки должна начинаться со слова «где» без двоеточия после него.
Формулы вписываются отдельной строкой сначала в общем виде, затем в том же порядке в формулы подставляются числовые значения.
Если формула не умещается в одну строку, она должна быть перенесена после знака равенства (=) или после знаков плюс (+), минус (-), умножения (*) и деления (/).
Все формулы нумеруются арабскими цифрами в пределах раздела. Номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой. Номер указывают с правой стороны листа на уровне формулы в круглых скобках, например: (1.3) – третья формула первого раздела.
Пример оформления формулы
[Ме]ш = m [Me]o + n [Me]n
|
|
где |
[Me]o – концентрация рассчитываемого элемента в основном металле, масс. %; |
|
[Me]n - концентрация рассчитываемого элемента в присадочном металле, масс. %; |
|
m – доля участия основного металла; |
|
n - доля участия присадочного металла.
|
