2.11.3Допуски и посадки шлицевых соединений с эвольвентным профилем зубьев
Номинальные размеры шлицевых соединений с эвольвентным профилем (Рисунок 58), номинальные размеры по роликам (Рисунок 59) и длины общей нормали для отдельных измерений шлицевых валов и втулок должны соответствовать ГОСТ 6033 – 80.
Допуски и посадки шлицевых соединений установлены ГОСТ 6033 – 80 по трем видам центрирования: по боковым поверхностям зубьев, наружному диаметру и по внутреннему диаметру.
Для шлицевых эвольвентных соединений создана принципиально новая система в рамках международных норм взаимозаменяемости.
Для нормирования точности изготовления ширины впадины втулки и толщины зуба вала установлены два вида допусков: собственно ширины впадины втулки и толщины зуба вала, обозначаемые соответственно Те и Тs, и суммарный допуск Т, включающий отклонение собственно ширины впадины (толщины зуба) и отклонение формы и расположения элементов профиля впадины (зуба). Расположение полей допусков собственно ширины впадины (толщины зуба) и поле допуска для отклонения формы и расположения элементов профиля и посадки приведены на Рисунок 60. Числовые значения номинальных размеров по роликам, длин общей нормали и допусков на эти параметры, а также допусков Те, Тs и Т даны в ГОСТе 6033 – 80.
Допуски на наружный и внутренний диаметры (центрирующие и нецентрирующие) выполняются по ГОСТ 25347 – 82.
Поля допусков нецентрирующих диаметров должны соответствовать указанным в ГОСТе 6033 – 80.

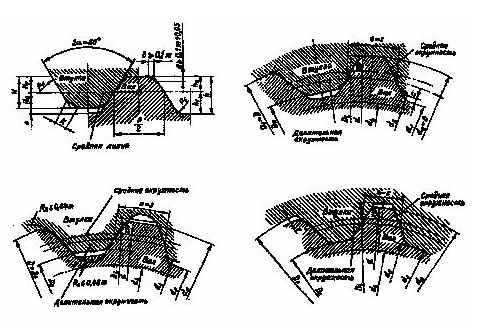

Рисунок 58 - Эвольвентные шлицевые соединения: а – исходный контур при центрировани па наружному диаметру; б – центрирование по наружному диаметру; в – центрирование по боковым поверхностям зубьев; г – центрирование по внутреннему диаметру

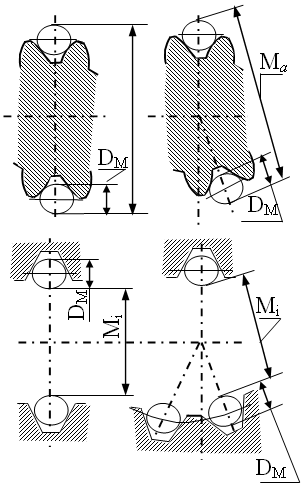

Рисунок 59 - Номинальные размеры по роликам
Условные обозначения шлицевых эвольвентных соединений, валов и втулок содержат: номинальный диаметр соединения D, модуль m, обозначение посадки соединения (полей допусков втулки и вала), помещаемое после размеров центрирующих элементов, номер стандарта.
Примеры обозначений эвольвентных соединений:
D = 50 мм, m = 2 мм с центрированием по боковым сторонам зубьев, с посадкой по боковым поверхностям зубьев 9H/9g: соединения 50 2 9Н/9g ГОСТ 6033 – 80; втулки 50 2 9Н ГОСТ 6033 – 80; вала 50 2 9g ГОСТ 6033 – 80.

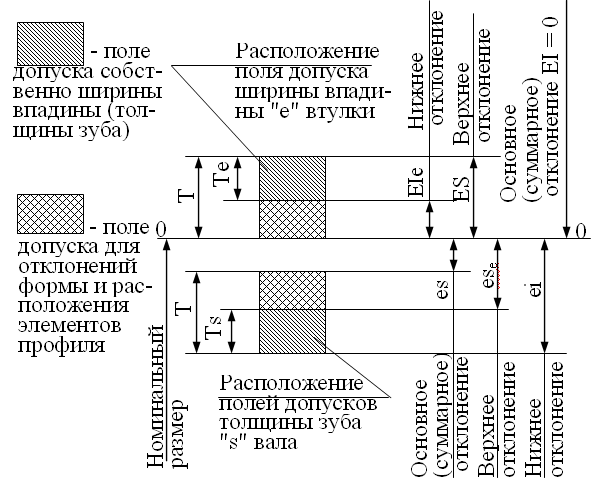

Рисунок 60 - Поля допусков по ширине впадины "е" и толщине зуба "s"
D = 50 мм, m = 2 мм с центрированием по наружному диаметру, с посадками по диаметру центрирования H7/g6 и по нецентрирующим боковым поверхностям зубьев 9H/9g: соединения 50 7H/6g 2 9H/9g ГОСТ 6033 – 80; втулки 50 7Н 2 9H ГОСТ 6033 – 80; вала 50 6g 2 9g ГОСТ 6033 – 80.
D = 50 мм, m = 2 мм с центрированием по внутреннему диаметру ( i ), с посадками по диаметру центрирования H7/g6 и по нецентрирующим боковым поверхностям зубьев 9H/9h: соединения i 50 2 7H/6g 9H/9h ГОСТ 6033 – 80; втулки i 50 2 7Н 9H ГОСТ 6033 – 80; вала i 50 2 6g 9h ГОСТ 6033 – 80.
2.11.4Контроль точности шлицевых соединений
Шлицевые соединения контролируют комплексными проходными калибрами (Рисунок 61) и поэлементными непроходными калибрами.
Рисунок 61 - Комплексные шлицевые калибры для контроля элементов прямобочных (а) и эвольвентных (б) соединений
Контроль шлицевого вала или втулки комплексным калибром достаточен в одном положении, без перестановки калибра. Контроль поэлементным непроходным калибром необходим не менее чем в трех различных положениях. Если поэлементный непроходной калибр проходит в одном из этих положений, контролируемую деталь считают бракованной.
Допуски калибров для контроля шлицевых прямобочных соединений регламентированы ГОСТ 7951 – 80, допуски и виды калибров для контроля шлицевых эвольвентных соединений – ГОСТ 24969 – 81.
