Визначення в’язкості палива та оливи
Мета і задачі. Освоїти методи визначення кінематичної в'язкості і розрахунку динамічної в'язкості нафтопродуктів і визначити в'язкість для запропонованих зразків палива та оливи.
Ознайомитися з устаткуванням, освоїти технологію проведення лабораторної роботи. Вивчити конструкцію і режим роботи приладів.
Вміти оперувати одиницями динамічної і кінематичної в'язкості в системі СІ за СТ СЭВ 1052-78 і в технічній системі одиниць; навчитися визначати в'язкість за допомогою віскозиметра Пінкевича.
Лабораторне устаткування і матеріали
Віскозиметр Пінкевича. Секундомір.
Нафтоденсиметр. Зразок палива.
Вода водопровідна. Електроплитка.
Термометр. Циліндр мірний.
Склянка технічна Гліцерин
Хід виконання роботи Визначення в'язкості палива
В'язкість характеризує величину внутрішнього тертя в рідині. За СТ СЭВ 1052-78 "Метрологія. Одиниці фізичних величин" в'язкість рідин і газів характеризується динамічною в'язкістю.
За СТ СЭВ 1494-79 "Нафтопродукти. Метод визначення кінематичної і розрахунок динамічної в'язкості" передбачено визначення кінематичної в'язкості з перерахуванням на динамічну. У діючих ДСТ на нафтопродукти вказується кінематична чи динамічна в'язкість, або і та, і інша.
Динамічну в'язкість (коефіцієнт в'язкості, коефіцієнт внутрішнього тертя) можна визначити з гідродинамічної формули, що виражає силу тертя:
,
(6.1)
де
- градієнт швидкості в ламінарному
потоці рідини;
S- площа поверхні шару рідини, для якої розраховується сила внутрішнього тертя;
F- сила внутрішнього тертя;
-динамічна
в'язкість;
із формули (6.1) одержимо
,
(6.2)
Кінематична в'язкість – це міра опору плину рідини під впливом гравітаційних сил. Вона виміряється на приладі названому віскозиметром.
Кінематичною
в'язкістю називають величину, рівну
відношенню динамічної в'язкості рідини
до її щільності
,
тобто:
,
(6.3)
Таблиця 6.1
Одиниці вимірювання вязкості в різних системах
В'язкість |
Система СІ |
СГС |
Співвідношення одиниць |
Кінематична |
м2/с |
Ст (стокс) |
- |
мм2/с |
сСт (сантістокс) |
1 сСт = 1 мм2/с |
|
Динамічна |
Па*с |
П (пуаз) |
1 П= 1 Па*с |
мПа*с |
сП (сантіпуаз) |
1 сП= 1 мПа*с |
В'язкість палива впливає на прокачування його по трубопроводам, через фільтри, на тонкість розпилювання палива форсунками двигуна.
При малій в'язкості палива покращується дрібність розпилювання його форсункою і зменшується далекобійність паливного факелу, збільшується величина втрат палива через зазори прецизійних деталей паливної апаратури (ПА).
Збільшення в'язкості палива зменшує втрати в ПА, розпил стає більш грубим, далекобійність паливного факелу зростає, що може привести до потрапляння палива на стінки камери згоряння і погіршення сумішоутворення.
Процес сумішоутворення в дизелі "відрегульований" заводом-виробником двигуна на стандартне дизельне паливо, в'язкість якого за ДСТ на паливо для автотракторних дизелів при 20 0С повинна бути не менш 1,8 сСт і не більш 8,0 сСт.
Для визначення кінематичної в'язкості користуються віскозиметром Пінкевича (рис. 6.1), який являє собою U подібну трубку з двома кульками 1 і капіляром 2 в одному з колін.
Віскозиметр заповнюють випробуваним паливом в обсязі, рівному обсягу двох кульок, і встановлюють за допомогою штатива в склянку з водою; обидві кульки повинні бути занурені в рідину. Воду в склянці нагрівають до 20 0С і підтримують її постійною на протязі 10 хвилин, щоб нафтопродукт у віскозиметрі придбав ту ж температуру.
Після цього через гумову трубку, надіту на кінець коліна 3 малого діаметра, закачують нафтопродукт нагору так, щоб його рівень був вище шийки між двома кульками віскозиметра. Коли рівень рідини буде опускатися і досягне риски (а), вмикають секундомір. Зупиняють секундомір у момент проходження рідини через риску (б). Дослід повторюють 2-3 рази. Розбіжність між відліками не повинна бути більш 0,4 с. При проведенні досліду необхідно стежити, щоб усередині нафтопродукту не було пухирців повітря.
За
отриманими відліками знаходять середнє
значення часу, виражене в секундах.
Знаючи цей час і постійну віскозиметра,
підраховуюэмо кінематичну
в'язкість
за формулою:
,
(6.4)
де С – постійна даного віскозиметра, що визначається шляхом градуювання приладу на стандартних рідинах з відомими вязкостями; постійна віскозиметра вказується в його паспорті і виражається в мм2/с2;
- середнє значення часу, протягом якого рідина протікає в обсязі однієї кульки через капіляр, с.
Динамічну в'язкість досліджуваного палива обчислюємо за формулою (6.3), попередньо визначивши щільність палива при тій же температурі, що і для визначення в'язкості, тобто 20 0С.
Порядок визначення щільності палива викладений у методичних вказівках до роботи №2.
Результати визначення кінематичної і динамічної в'язкості, округлені до 0,1 % виміряної чи розрахованої величини (відповідно), записують у звіт як у системі СІ, так і СГС, як остаточні.
Динамічна
в'язкість
обчислюється за формулою 6.3
,
де
;
.

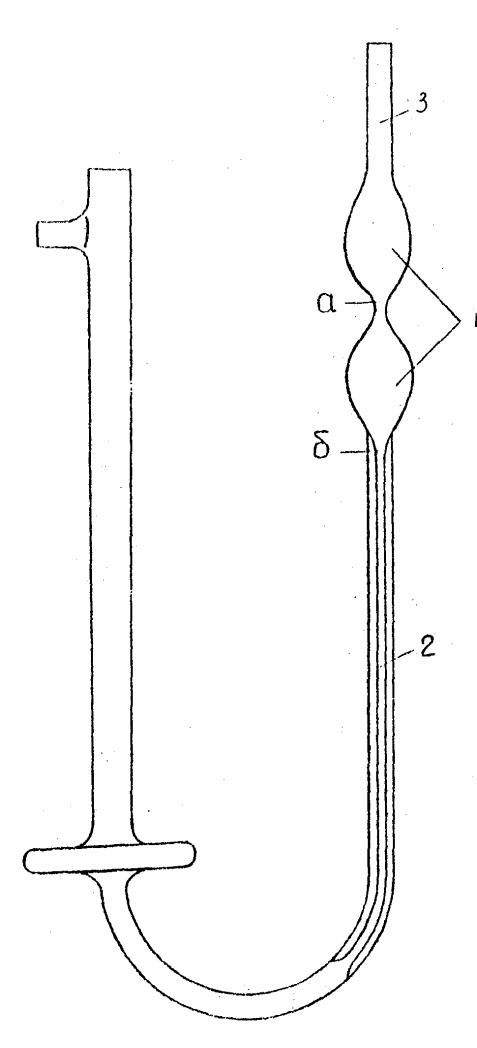

Рис. 6.1 Віскозиметр Пінкевича
а і б відповідно верхня і нижня риски;
1 – кульки віскозиметра; 2 – капіляр;
3 – кінець коліна малого діаметру.
