1. Нажмите кнопку user (Рис.Q) или выберите user defined под каталогом объектов. Снова нажмите enter.

2. Выберите input coordinate и нажмите enter.

3. Вы можете выбрать ввод координаты по ее Прямому Восхождению (R.A.) и Склонению (Dec.) или по координатам широты и азимута. Для выбора метода ввода нажмите 1 (R.A. и Dec.) или 2 (альт-азимут). Введите координату, используя цифровые кнопки и кнопки перемотки . Нажмите ENTER.

4. Eq6 SkyScan запросит Вас выбрать номер от 1 до 25-ти. Выберите подходящий для вас номер, используя кнопки перемотки. Он будет обозначать введенную координату и нажмите enter

5.Когда координате будет присвоен номер, пульт покажет надпись "View Object?". Нажатие ENTER заставит трубу телескопа двигаться по направлению к объекту, а нажатие ESC обзначает выход из базы данных пользователя.

TM

14

Выбор объекта из базы данных пользователя

1. Нажмите кнопку USER или выберите USER DEFINED под каталогом объектов. Снова нажмите ENTER.

2. Выберите RECALL OBJECT и нажмите ENTER.

3. Используя кнопки перемотки, выберите номер, присвоенный объекту, который Вы желаете наблюдать.

Нажав ENTER , Вы увидите его координату. Снова нажмите ENTER для выбора этого объекта.

4. EQ6 SkyScan покажет надпись "View Object?". Нажатие ENTER заставит трубу телескопа двигаться по направлению к объекту, а нажатие ESC обзначает выход из базы данных пользователя.

TM

Идентификация неизвестного объекта

EQ6 SkyScan способен идентифицировать неизвестные объекты, на которые в данный момент нацелен телескоп. Чтобы сделать это, просто:

TM

1. Нажмите кнопку ID (Рис.r) или с помощью кнопок перемотки найдите IDENTIFY в главном меню и нажмите ENTER для идентификации объекта.

2. Если это действительно неизвестный объект, пульт вернет Вас к надписи IDENTIFY.

3. Нажмите ESC для выхода из этой опции.

Связь с компьютером

Еще одна особенность EQ6 SkyScan – это возможность соединения с компьютером посредством серийного кабеля.

Поэтому для контроля EQ6 SkyScan подходят многие доступные программы –планетарии.

Ищите прграммы, совместимые с NexStar5. Ниже описывется, как присоединить EQ6 SkyScan к компьютеру и отсоединить первый.

TM

TM

TM

1. Убедитесь, что телескоп наведен на звезды.

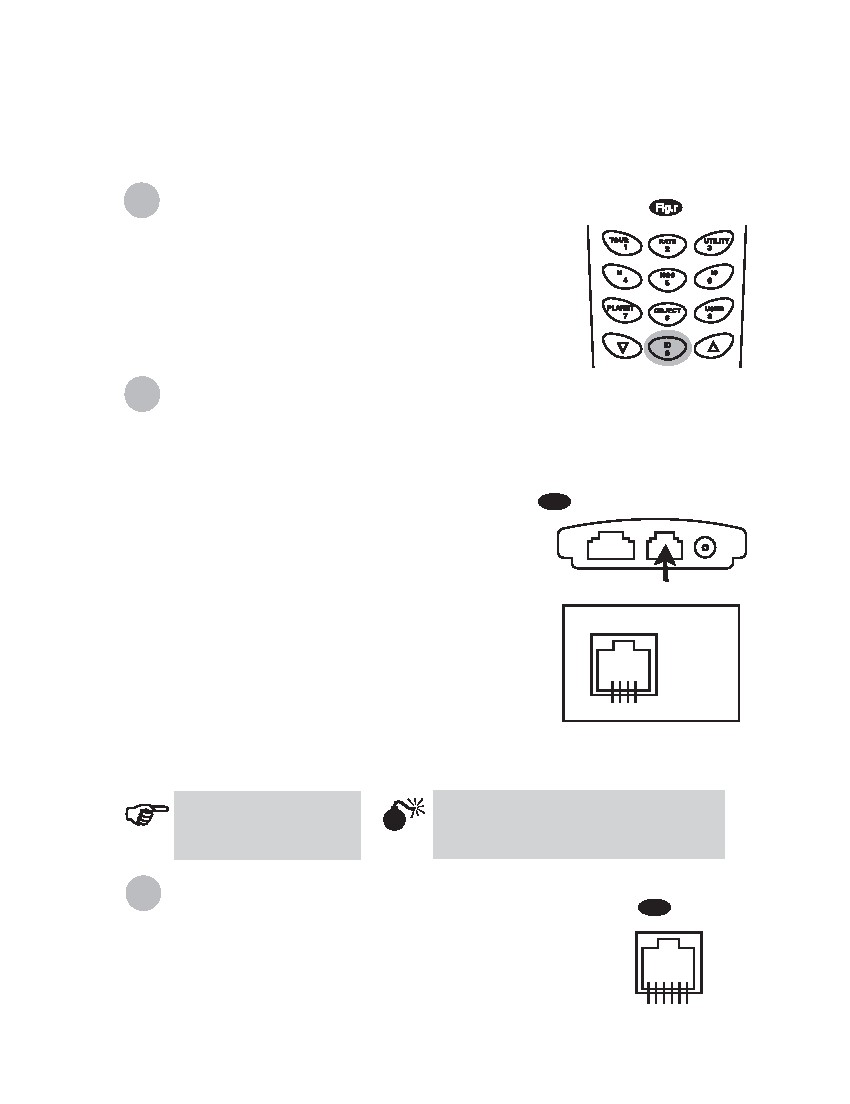

2. Присоедините кабель RS-232 к коннектору RJ-11 на пульте и к COM-порту компьютера (Рис.s).

3. На Вашем пульте выберите RS232 в меню UTILITIES и нажмите ENTER.

4. В выбранной Вами программе-планетарии выберите "Celestron NexStar5" в установочных драйверах и следуйте инструкциям программы для установления связи с телескопом. EQ6 SkyScan окажется под полным контролем компьютера после установления этой связи.

TM

TM

Рис.s

Пульт

RJ- 11

RJ-11 Pin-разъемы

1=

2=

3=

4=

5=

6=

NC

TD

GND

GND

RD

NC

Отсоединение от компьютера

TM

654321

1. Следуте инструкциям программы, чтобы прервать связь с телескопом.

2. На пульте нажмите ESC.

См. Приложение C для получения большей информации по соединению RS-232.

Не отсоединяйте EQ6 SkyScan, пока не произошло разрыва связи в программе. Это может привести к зависанию программы.

TM

Автогидирование

EQ6 SkyScan имеет обозначенный порт для автогидирования на боку монтировки для использования с автогидом (см. Рис.f). 6-ти пиновый модулярный коннектор полностью совместим с большинством известных автогидов. Обращайтесь к рис.t, когда будете присоединять кабель автогида к EQ6 SkyScan и калибровать автогид. Коробка переключателей должна быть обеспечена дополнительной защитой. Отметьте, что 4 входа Note that the four inputs are active-low, with internal pull-ups с внешним натяжением проводов. Скорость автогидирования можно подрегулировать в опции Auto Guide Speed, находящейся в меню Setup.

TM

TM

Рис.t

1=

2=

3=

4=

5=

6=

NC

Земля

+RA (вправо)

+DEC (вверх)

-DEC (вниз)

-RA (влево)

654321

15

ГЛАВНОЕ МЕНЮ

SETUP MODE

Date(Дата)

Time(Время)

Observ. Site(Местполож.)

Daylight Saving

Alignment(Наведение)

1-Star Align.(На одну зв.)

2-Star Align.(На две зв.)

3-Star Align.(На три зв.)

Set Backlash (Установка люфта)

Set Tracking(Установка скорости)

UTILITY FUNC.

Show Position(Показ позиции)

Display Time(Показ времени)

Park Scope(Возвр. трубы в исх. поз.)

RS-232

PEC Training

TOUR

OBJECT

CATALOGUE

Solar System(Солнечная система)

Mercury(Меркурий)

Venus(Венера)

Mars(Марс)

Jupiter(Юпитер)

Saturn(Сатурн)

Uranus(Уран)

Neptune(Нептун)

Pluto(Плутон)

Moon(Луна)

Named Star(Звезды с названиями)

IC Каталог

NGC Каталог

Single Star(Одиночные звезды)

Double Star(Двойные звезды)

Globular Star(Глобул. звезды)

Uncertain Star(Неизвест. звезды)

Galaxies(Галактики)

Cluster Nebula(Зездн. скопления)

Reflection Nebula(Эмерсион. туман.)

Planetary Nebula(Планетар. туман.)

Open Clusters(Открытые скопления)

User Defined(База данных пользователя)

Input Coordinate(Ввод координ.)

Recall Object(Вызов объекта)

IDENTIFY

Сидерич. скорость

Лунная скорость

Солн. скорость

PEC + сидерич. скорость

Остановка движения

Auto Guide Speed (Скорость автогидирования)

1X

0.75X

0.5X

0.25X

16

СПЕЦИФИКАЦИЯ МОНТИРОВКИ EQ6

Тип монтировки:

Крепеж телескопа:

Slow-motion Control:

Штатив:

Высота штатива:

Вес штатива:

Диаметр штанги противовеса:

Материал штанги противовеса:

Вес монтировки:

Высота монтировки:

Противовес:

Общая высота:

Немецкая Экваториальная

Крепежные кольца

R.A. & Dec (моторизирован.)

Трубы 2" диаметра из нерж. стали

85cм-147cм

7.5 кг

1.8cм

Нерж. сталь

16 кг

41cм

Два или три по 5.1кг каждый

23.5 кг (без учета противовесов)

СПЕЦИФИКАЦИЯ SkyScan

TM

Источник энергии:

Тип мотора и resolution:

Скорости движения:

Передаточное число:

Скорости слежения:

Тип слежения:

Методы наведения:

База данных:

Точность наведения трубы:

11 - 15 В пост. тока 2A (пальчиковые)

Microstep driven 1.8° stepper motors.

Resolution: 0.144 угл. сек. (или 9,024,000 steps/rev.)

Скорость 1 = 2X

Скорость 2 = 8X

Скорость 3 = 16X

Скорость 4 = 32X

Скорость 5 = 64X

Скорость 6 = 400X

Скорость 7 = 500X

Скорость 8 = 600X

Скорость 9 = 800X

705

сидерическая, лунная, солнечная

по оси R.A.

Наведение на одну, две, три звезды

25объектов в каталоге пользователя, полные каталоги М, NGC, and IC ,

Всего 13436 объектов

До 1 угловой мин.

17

Как посчитать увеличение

Увеличение, даваемое телескопом, зависит от фокусного расстояния окуляра, который Вы используете в данный момент для наблюдений. Для того, чтобы определить текущее увеличение, с которым Вы работаете, поделите фокусное расстояние Вашего телескопа на фокусное расстояние соответствующего окуляра. Например, 10-мм окуляр даст увеличение в 80 крат при использовании с телескопом с фокусным расстоянием объектива 800 мм.

Увеличение = 80X

Когда Вы наблюдаете небесный объект, Вы смотрите на него через столб воздушных масс, которые редко остаются стабильными. Это похоже на то, когда Вы смотрите вдаль и видите волны теплого воздуха, поднимающиеся от раскаленного в полдень асфальта. Ваш телескоп способен давать очень большие увеличения, однако препятствием на пути к этому становится турбулентность атмосферы между объектом и Вашим телескопом. Эмпирическое правило устанавливает, что при хороших погодных условиях максимально эффективным увеличением для данного телескопа является значение его апертуры в миллиметрах, умноженное на два (то есть, например, 160х для 80-мм телескопа).

Фокусное расстояние телескопа

Фокусное расстояние окуляра

=

800мм

10мм

Расчет поля зрения

То поле, которое Вы видите через телескоп, называется истинным полем зрения и определяется системой окуляра, используемого для наблюдения. Каждый окуляр обладает такой характеристикой, как объективное (видимое) поле зрения. Поле зрения обычно измеряют в градусах и угловых минутах ( в одном градусе 60 угловых минут). Истинное поле зрения определяют делением объективного поля зрения окуляра на увеличение, которое он дает с Вашим телескопом. Используя наши предыдущие выкладки, можно показать, что если Ваш 10-мм окуляр имеет объективное поле зрения 52°, то истинное поле зрения в этом случае будет равно 0.65 градуса или 39 угловых минут.

Объективное поле зрения

Истинное поле зрения =

Увеличение

=

52°

80X

= 0.65°

Расчет выходного зрачка

Выходной зрачок – это диаметр в миллиметрах самой узкой части конуса света, выходящего из телескопа. Знание этой характеристики для системы телескоп–окуляр дает нам представление о том, получает ли наш глаз весь свет, собираемый объективом телескопа. У среднестатистического человека диаметр максимально расширенного зрачка составляет 7 мм. Эта величина изменяется от человека к человеку, она меньше, когда Ваш глаз еще полностью не адаптировался к темноте и уменьшается с возрастом. Для расчета выходного зрачка необходимо поделить диаметр объектива Вашего телескопа в миллиметрах на увеличение, которое Вы используете.

Диаметр объектива ( в мм)

Вых. зрачок =

Увеличение

Например, 200-мм f/5 телескоп с 40-мм окуляром дает увеличение 25х и диаметр выходного зрачка соответственно 8 мм. Эта комбинация может быть использована разве что для молодого наблюдателя, но не принесет никакой пользы пользователю среднего возраста. Тот же телескоп, но с 32-мм окуляром, дает увеличение около 31х и диаметр выходного зрачка 6.4 мм, что должно быть нормально для большинства хорошо аккомодированных глаз. Напротив, 200-мм f/10 телескоп с 40-мм окуляром дает увеличение 50х и выходной зрачок диаметром 4 мм, что подходит для любого глаза

18

Вообще EQ6 SkyScan обеспечивает точное наведение и слежение для большинства визуальных наблюдений. Однако, например, для асто-фотографии и калибровки ошибки «конуса», требуется более точное наведение искателя полюса.

TM

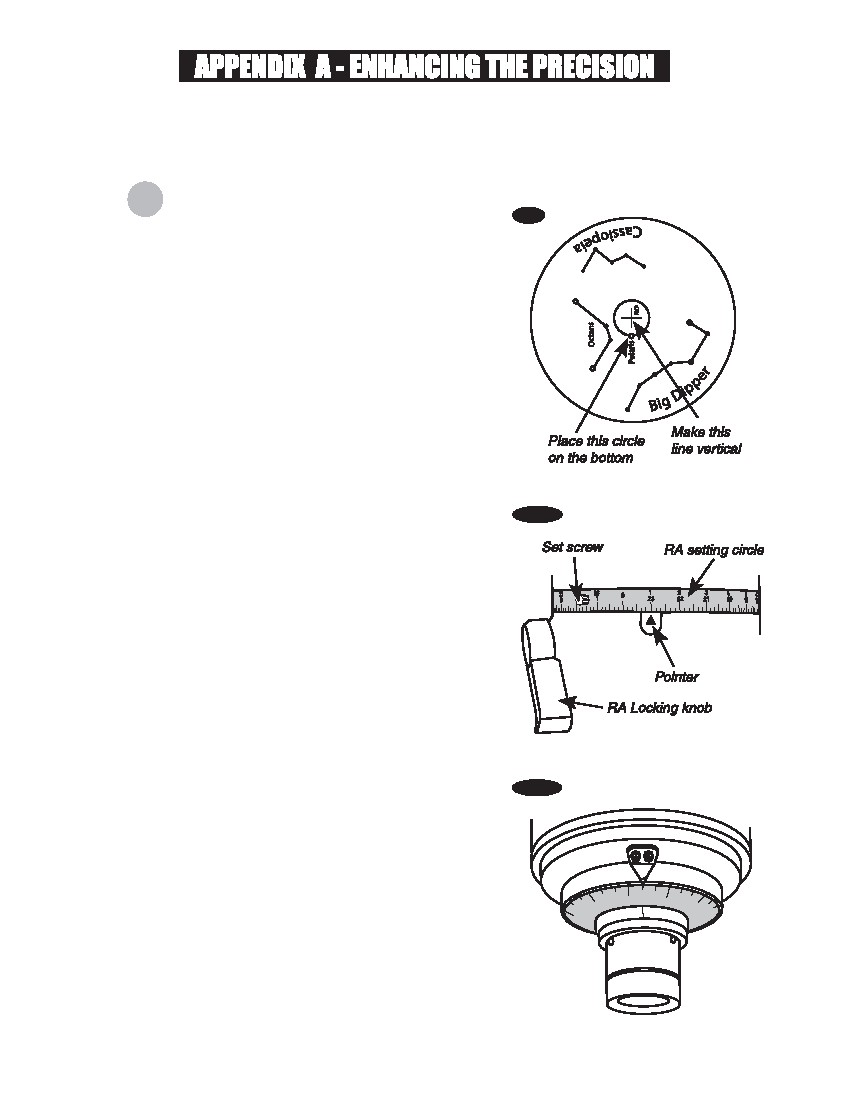

Точное наведение на полярную ось

Точное наведение на полярную ось увеличивает точность и наведения, и слежения. При долгой экспозиции в астро-фотографии важно, чтобы монтировка телескопа была ориентирована строго на север для точного слежения за небесными объектами.

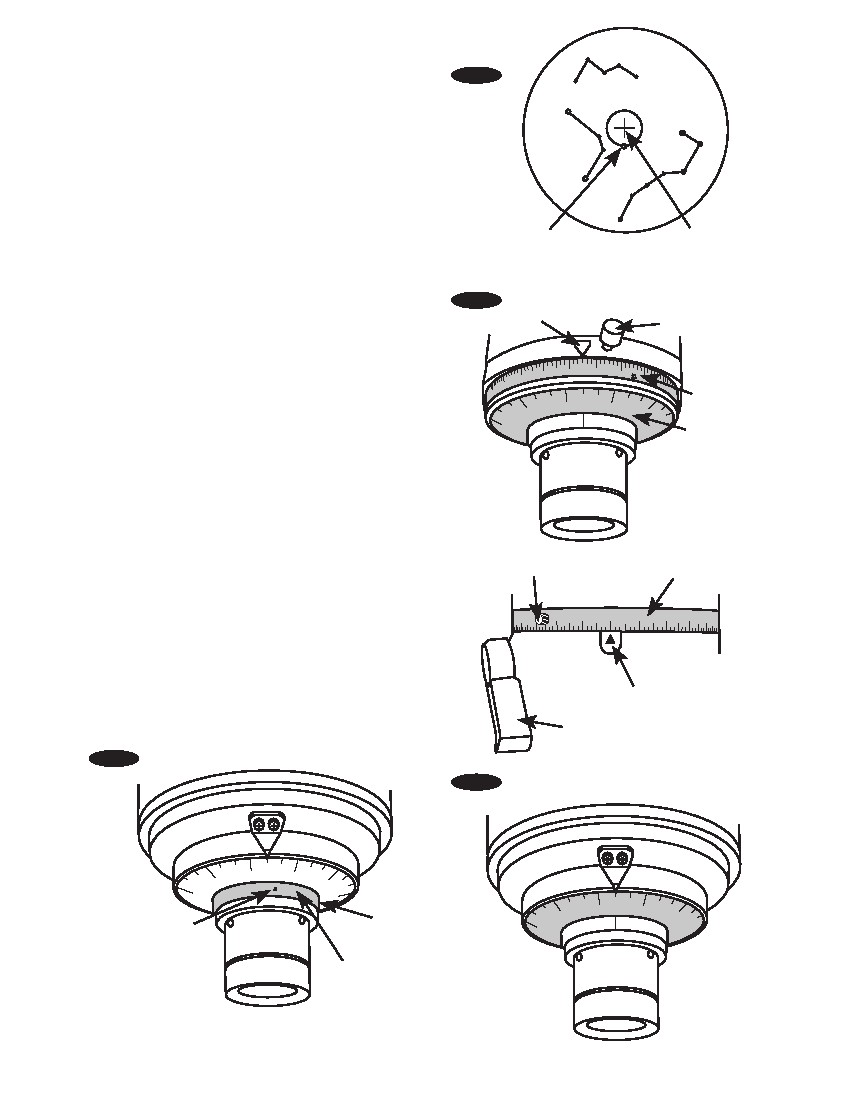

Для того, чтобы достичь точного наведения на полярную ось, перекрестье искателя полюса должно быть отцентровано относительно оптических осей искателя (см. стр.6 «Наведение на полярную ось»), а метка индекса должна быть откалибрована.

Метка индекса

Искатель полюса в комбинации с установочным Кругом оси RA представляют круговую логарифмическую шкалу. Эта шкала используется для вычисления часового угла Полярной звезды в Ваше местное время в любом месте планеты. В конкретный день, например, 30 марта, в данное местное время, например, в 22 часа, часовой угол Полярной звезды одинаков на всей планете. Это приближение, которое обеспечивает точность около 4-х угловых минут.

Метка индекса является «нулем» логарифмической шкалы. Если «ноль» выставлен неправильно, то булет неверно вычислен часовой угол.

Это приближение, которое обеспечивает точность около 4-х угловых минут.

Метка индекса является «нулем» логарифмической шкалы.

Если «ноль» выставлен неправильно, то будет неверно

вычислен часовой угол .

Ослабьте фиксатор оси RA. Тепрь вращайте телескоп вокруг

этой оси так, чтобы перекрестье оказалось в позиции,

указанной на Рис. Вновь затяните фиксатор для

закрепления оси RA в данном положении.: Полярная звезда находится в верхней кульминации – наивысшем своем

положении на небесной сфере.

Рис.u

Рис.u-1

Рис u-2

8

9

10

11

I

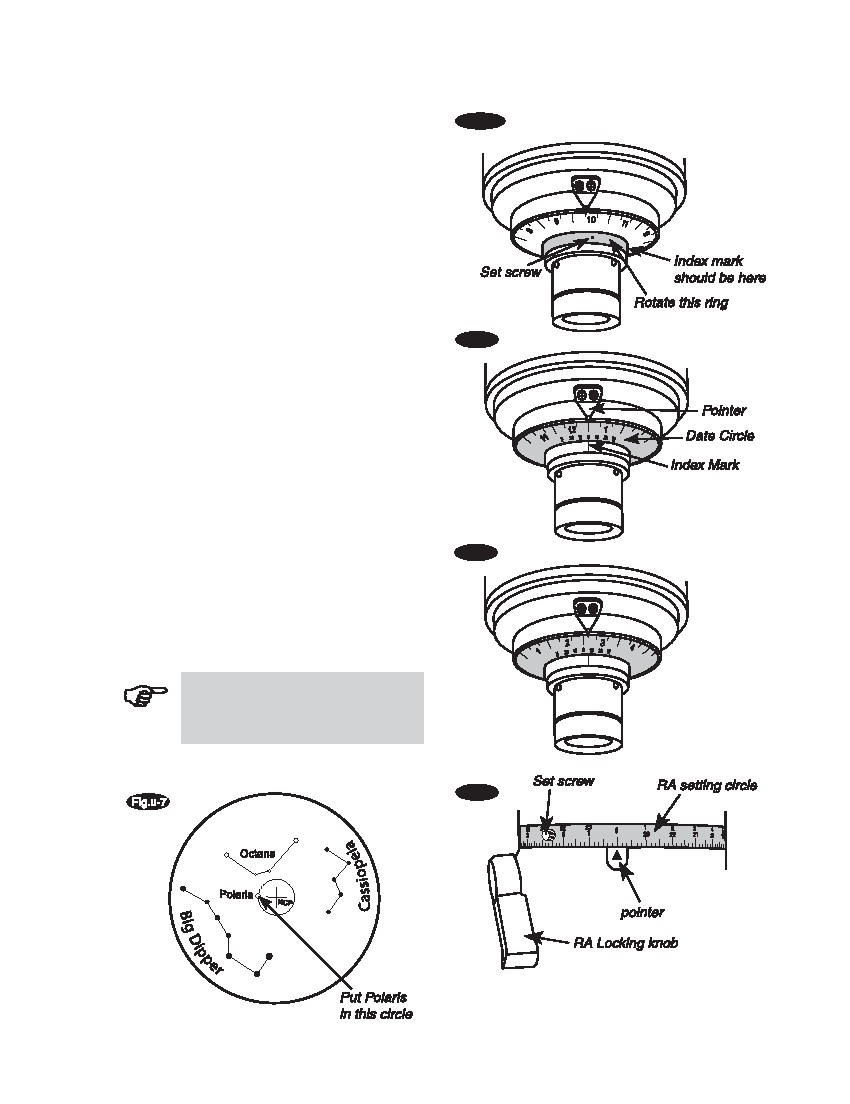

Используя установочный винт, ослабьте установочный Круг оси RA. Поверните Круг оси RA так, чтобы указатель показывал «ноль» и снова закрепите Круг. Так устанавливают первый из двух «нулей» логарифмической шкалы. Теперь вращайте телескоп вокруг оси RA,

чтобы Круг RA указывал на 1ч 0мин (см. Рис.). Зафиксируйте ось RA. Выкрутите Круг Дат на 10 октября (см. Рис.u-3). В 1:00 по местному времени, 10-го октября, Полярная звезда находится в транзите в любой точке земного шара. Вращайте телескоп вокруг оси RA, чтобы Круг оси RA показывал «ноль» и зафиксируйте

ось RA Вид через искатель полюса должен быть таким же, как и прежде.

Выкрутите установочный винт на кольце метки индекса. Подкрутите это кольцо так, чтобы Круг Дат указал бы на «ноль» по широтной индикации. Закрепите кольцо, затянув установочный винт.

Это процедура выставления второго из двух нулевых точек «нуля».

Если перекрестье потеряло правильный ориентир или кольцо метки индекса сошло с нужной позиции, вся процедура должна быть выполнена заново для точной настройки на полярную ось.

Точный метод для Северного полушария

Вращайте Круг Дат на искателе полюса до тех пор, пока метка индекса не совпадет с «нулем» на широтном индикаторе. Теперь вращайте телескоп по оси RA так, чтобы указатель на нижнем конце монтировки совпал с сегодняшней датой на Круге Дат (4-е марта в данном случае) (Рис.u-4). Затяните фиксатор оси RA. Ослабьте винт-барашек на установочном Круге оси RA и вращайте

Круг так, чтобы указатель совпал с текущим временем. Вехний ряд цифр применяется для наблюдений в Северном полушарии, а ряд цифр под первым применяется для Южного полушария.

Затяните барашек для фиксации Круга RA в данной позиции и вращайте телескоп вокруг оси RA , чтобы указатель показывал 0часов, 0 минут. Теперь используйте широтную и азимутальную настройки для наведения искателя на Полярную звезду в искателе полюса (Рис.u-7).

Рис.u-3

Рис.u-4

Рис.u-5

EQ6 SkyScan, продаваемый в Северном полушарии, может не иметь изображения Октанта на искателе полюса

TM

.

Рис.u-6

II

Калибровка «Cone» Error

"Cone" error – это обычная неточность, встречающаяся у всех немецких экваториальных монтировок Она происходит от того, что оптические оси не были наведены соосно с осью R.A.монтировки. Это влияет на точность наведения EQ6 SkyScan . Наведение на три звезды автоматически компенисирует "Cone" error. Если Вы выбрали наведение на одну или две звезды, Вам придется выполнить ручную калибровку монтировки для устранения "cone" error. Для проверки точности перед использованием телескопа и периодически после должна выполняться следующая калибровка.

TM

Тестирование на Cone Error

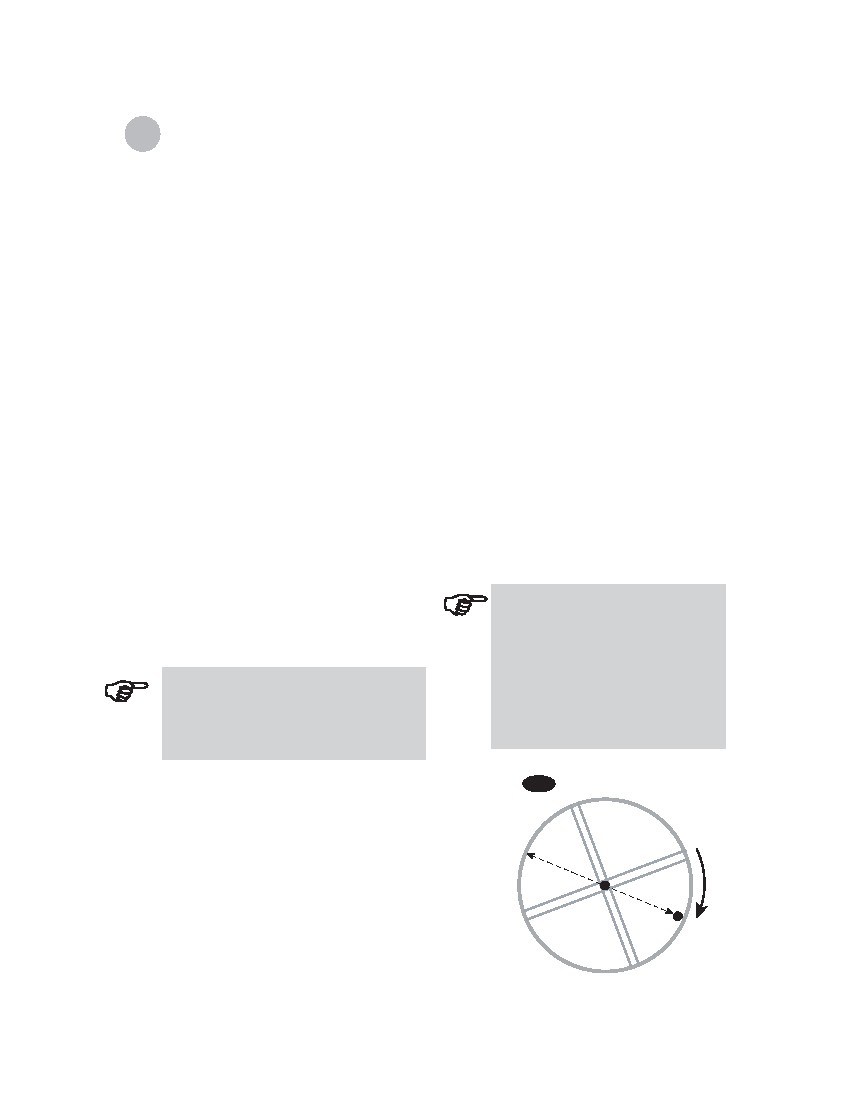

Тест должен проводиться ночью с использованием двух ярких звезд на противоположных сторонах неба. Используя искатель, убедитесь, что телескоп правильно наведен на полярную ось. Выполните наведение на одну звезду в восточной части неба, используя ее как звезду наведения (см. стр.12 для детального описания наведения на одну звезду). После этого выберите из базы данных объектов SkyScan яркую звезду на западной части неба и заставьте трубу телескопа двигаться к звезде. Если оптичекая ось идеально наведена по отношению к оси R.A. axis, телескоп поместит звезду точно в центр окуляра. В данном случае "cone"

error отсутствует в настройке телескопа, и Вам не нужно производить калибровку.Допустимым считается также результат, когда звезда оказываетя близко к центру окуляра. Существуют много факторв, определяющих точность наведения SkyScan , например, неправильное наведение на звезду, ослабление фиксаторов осей R.A. или Dec или "cone" error. Если телескоп не показывает звезду в окуляре, Вам нужно сначала выяснить, действительно ли "cone" error является причиной неточного наведения. Чтобы определить это, просто подвиньте трубу телескопа по оси R.A. нажатием правой или левой кнопок управления. Если звезду можно поместить в поле зрения окуляра без подстройки по оси Dec, значит, в настройке телескопа присутствует "cone" error.

TM

TM,

Процедура калибровки
