Лабораторная работа №1

«Исследование двухобмоточного трехфазного трансформатора при симметричной нагрузке –Опыт холостого хода и опыт короткого замыкания».

Выполнила:

Студент группы 5А1Е

Хоанг Чонг Хый

Проверил:Столярова О.О.

Томск 2013.

Содержание:

1. реферат..................................................................................................3

2. введение................................................................................................3

3. цель работы...........................................................................................3

4. электрическая схема лабораторной работы.......................................4

5. результаты исследования и расчеты..................................................5

6. список использованных источников..................................................12

Реферат:

Данная работа содержит: 12 листов, 11 рисунков, 5 таблиц, 3 использованных источника.

Введение:

Трансформатор представляет собой статическое электромагнитное устройство, предназначенное для преобразования переменного тока одного напряжения в переменный ток другого напряжения той же частоты.

При подключении первичной обмотки трансформатора к сети с синусоидальным напряжением в обмотке возникает ток, который создает синусоидально изменяющийся магнитный поток, замыкающийся по магнитопроводу. Поток индуктирует ЭДС, как в первичной, так и во вторичной обмотке. При подключении к вторичной обмотке нагрузки в этой обмотке возникает вторичный ток и на ее зажимах устанавливается некоторое напряжение. Результирующий магнитный поток магнитопровода создается током обеих обмоток.

Холостой ход трансформатора – работа трансформатора при разомкнутой вторичной обмотке, рис.№1.

Используется минимальное количество измерительных приборов, фиксирующих ток, напряжение и мощность одной фазы. Вследствие несимметричной магнитной системы стержневого трансформатора величины тока и мощности трех фаз не совпадают, поэтому используемые показания измерительных приборов позволяют получить характеристики с определенными дополнительными погрешностями, хотя и незначительными.

Опыт короткого замыкания – работа трансформатора при замкнутой накоротко вторичной обмотке, когда к первичной обмотке подведено такое пониженное напряжение, что ток в обмотке не превышает (1,1 – 1,2) I_1H, рис.№2.

Цели работы:

Провести опыт холостого хода с целью:`

- Определения коэффициента трансформации k;

- Построения характеристик холостого хода: I₁₀, P₁₀, cosφ₀= f (U₁₀);

-Определения номинальных значений параметров холостого хода: тока холостого хода I_10H i₁₀, потерь P_10H, коэффициента мощности cosφ_0H;

- Определение параметров схемы замещения при холостом ходе z₀, r₀, x₀.

Провести опыт короткого замыкания с целью:

- Построения характеристик короткого замыкания: I_1к, P_к, cosφ_к= f (U_1к);

- О потерь P_кн, напряжения U_к%, коэффициента мощности cosφ_к;

- Определения параметров схемы замещения при коротком замыкании z_к, r_к, x_к.

Электрическая схема установки:

Результаты исследования и расчеты:

1. Опыт холостого хода.

Таблица №1:

№ п/п	U10	U20	I10	P10	cosφ0	Примечания
	В	B	А	Вт	-
1	20	20	0,005	0,3	1	k=2, I10H=0,0165А, P10Н=3Вт, cosφ0Н=1, i10=1,65%.
2	30	18	0,0075	0,45	0,667
3	75	45	0,012	0,75	0,513
4	95	55	0,0154	1,2	0,635
5	100	50	0,0165	3	0,606

Пример расчета:

cosφ₀= P₁₀/3 U₁₀∙I₁₀,

где P₁₀ – суммарная активная мощность, потребляемая трансформатором при холостом ходе;

U₁₀, I₁₀ – фазные значения напряжения и тока;

сosφ₁= 0,3/3∙20∙0,005=1.

При U₁₀=100В, U₂₀=50В, так как k= U₁₀/ U₂₀, то k=100/50=2.

Номинальный ток холостого хода, в процентах:

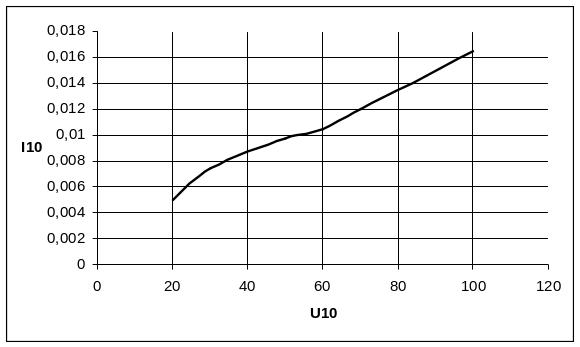

Зависимость I₁₀= f (U₁₀):

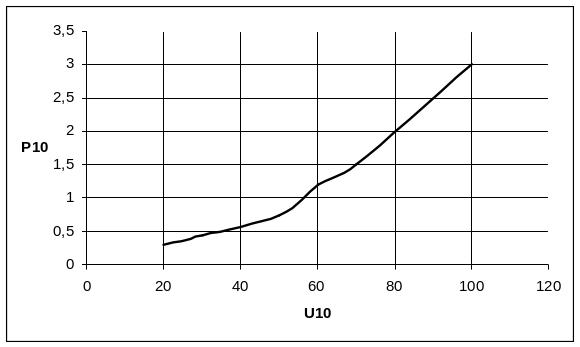

Зависимость P₁₀= f (U₁₀):

Зависимость cosφ₀= f (U₁₀):
