33. Биполярный транзистор как активный 4-х полюсник

Нарисовать четырехполюсник.

h₁₁=u₁/i₁- входное сопротивление транзистора, измеренное в режиме u₂ = 0 - короткого замыкания по переменному току в выходной цепи,

h₂₂=i₂/u₂- выходная проводимость транзистора, измеренная в режиме i₁ = 0 - холостой ход по переменному сигналу во входной цепи,

h₂₁=i₂/i₁- коэффициент передачи тока, измеренный в режиме u₂ = 0 - короткого замыкания по переменному току в выходной цепи (для ОБ h₂₁=α, для ОЭ h₂₁=β),

h₁₂=u₁/u₂- коэффициент обратной связи по напряжению, измеренный в режиме i₁ = 0 - холостого хода по переменному току во входной цепи.

34. H-параметры для биполярного транзистора, характеристики, и способ определения.

Транзистор можно представить как четырехполюсник.

(нарисовать 4-хполюсник)

Физический смысл выясняется в режим ХХ и КЗ.

ХХ характеризуется отсутствие тока при наличии напряжения. КЗ – отсутствие напряжения при наличии тока.

h₁₁=u₁/i₁- входное сопротивление транзистора, измеренное в режиме u₂ = 0 - короткого замыкания по переменному току в выходной цепи,

h₂₂=i₂/u₂- выходная проводимость транзистора, измеренная в режиме i₁ = 0 - холостой ход по переменному сигналу во входной цепи,

h₂₁=i₂/i₁- коэффициент передачи тока, измеренный в режиме u₂ = 0 - короткого замыкания по переменному току в выходной цепи (для ОБ h₂₁=α, для ОЭ h₂₁=β),

h₁₂=u₁/u₂- коэффициент обратной связи по напряжению, измеренный в режиме i₁ = 0 - холостого хода по переменному току во входной цепи.

Обычно h-параметры определяются приращением тока на напряжение

h-параметры позволяют обобщенную схему замещения транзистора.

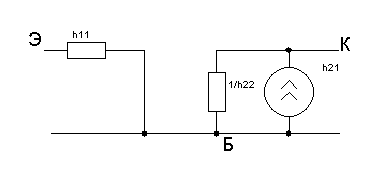

35. Схема замещения транзистора для h-параметров.

Нарисовать четырехполюсник.

h₁₁=u₁/i₁- входное сопротивление транзистора, измеренное в режиме u₂ = 0 - короткого замыкания по переменному току в выходной цепи,

h₂₂=i₂/u₂- выходная проводимость транзистора, измеренная в режиме i₁ = 0 - холостой ход по переменному сигналу во входной цепи,

h₂₁=i₂/i₁- коэффициент передачи тока, измеренный в режиме u₂ = 0 - короткого замыкания по переменному току в выходной цепи (для ОБ h₂₁=α, для ОЭ h₂₁=β),

h₁₂=u₁/u₂- коэффициент обратной связи по напряжению, измеренный в режиме i₁ = 0 - холостого хода по переменному току во входной цепи.

36. Основные параметры биполярного транзистора.

    1. коэф передачи тока:

ОЭ:

ОБ:

2. гармоническая частота коэффициента передачи тока – это та частота в которых коэф передачи ток равен 1.

3. частота усиления это на котором h21 уменьшается в корень из 2 раз.

4. максимальная частота генерации – наибольшей при которой транзистор может работать в схеме автогенератора.

5. дифференциальное сопротивление

h11=Rдиф

6. выходная проводимость – отражает дифференциальное сопротивление коллектора. (h22)

7. Объемное сопротивление базы rб=10…100 Ом

8. Емкость коллекторного перехода Cк = (5-50) пФ

9. Обратные ток коллекторного перехода при заданном напряжении Iкбо

10. Наибольшая мощность рассеивания

11. Максимальные ток коллектора

12. Тепловое сопротивление

delta T – перепад температур между кристаллом и коллектором.
