М іністерство інфраструктури україни

Дніпропетровський національний університет залізничного транспорту імені академіка В. Лазаряна

Кафедра «Будівельне виробництво та геодезія»

Технологія будівельного виробництва

«Улаштування монолітних залізобетонних фундаментів»

Дніпропетровськ 2013

1. ВИХІДНІ ДАНІ

На заданому будівельному майданчику проектуємо виконання робіт з планування, розробки котловану і траншеї під фундамент будівлі, зведення монолітних залізобетонних фундаментів.

Ґрунт — пісок

Проектний ухил майданчика — 0,003

Відстань перевезень зайвого або недостатнього ґрунту при плануванні майданчика-5,6км.

План будівлі — № 4Б

Товщина плити перекриття – 22 мм

Вид опалубки – дерев’яна щитова, площа щита до 1 м²

Спосіб подавання – бетононасос

Витрати арматури на кубометр бетону, кг – 75 кг

Підстилаючий шар підлоги – шлак

Виробіток робітників % від нормативної - 120

План будівлі — № 4

Рис.1 План будівлі

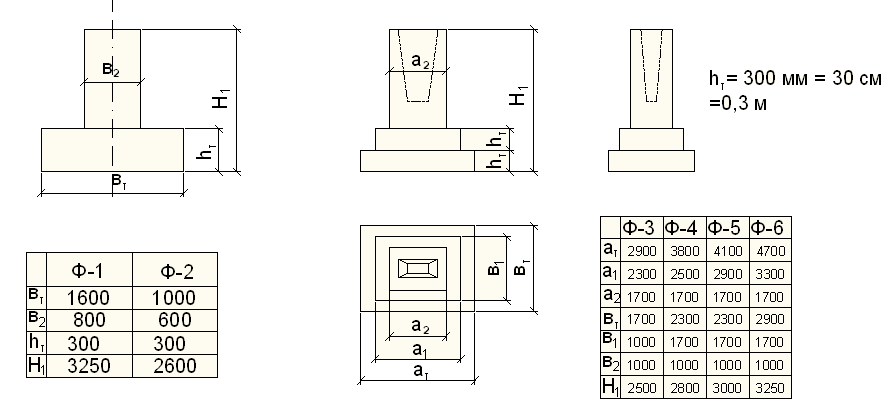

Фундамент Ф-4

2. Визначення об’ємів та трудомісткості робіт

2.1. Розрахунок розмірів котлованів

Розміри котлованів, в яких розміщуються фундаменти, необхідно визначати для наступних розрахунків місцеположення основних технічних засобів, які необхідні для виконання робіт. Розміри котлованів залежать від розмірів фундаментів, які в них розміщуються, та виду ґрунту, від якого залежить стрімкість укосу котловану. Характерний поперечний розріз котловану для улаштування монолітного стрічкового фундаменту наведено на рис. 1. Аналогічні розрізи студенту треба зробити самостійно і визначити основні розміри котловану по верху і по підошві фундаментів.

Розміри котлованів по дну розраховуються за формулами

- довжина котловану по дну, м;

- ширина котловану по дну, м,

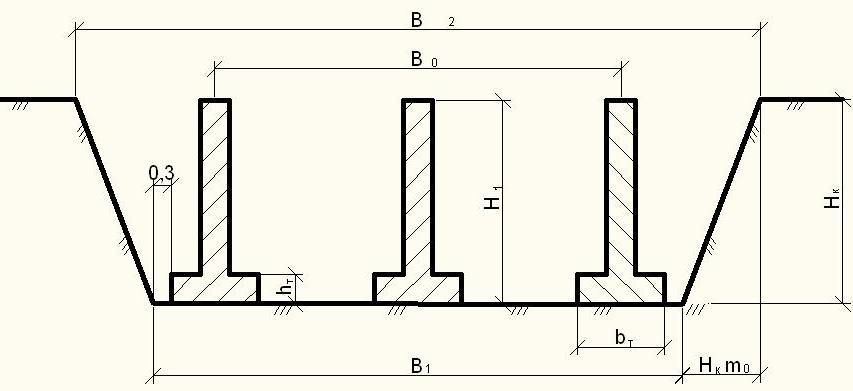

Рис. 1

де Н_к ‑ глибина котлована, м, визначається по формулі: ,

де Н_І - загальна висота фундаменту; геодезичний рівень верху фундаменту можна прийняти на 0,2 м нижче від проектного рівня майданчика по осі будівлі.

- довжина котлована по дну, м;

- ширина котлована по дну, м;

А₀, В₀ ‑ відстані між осями крайніх фундаментів відповідно по довжині та ширині будівлі;

- довжина котловану по верху, м;

- ширина котловану по верху, м;

т_о = 2 - показник стрімкості укосу стінки котловану ([1])

Н_К = 2,8+ 0,2 =3,0 м.

А₁=72+2,3+0,6=74,9 м; В₁=3,8+0,6=4,4 м;

А₂=74,9+2·2·3=86,9 м; В₂=4,4+2·2·3=16,4 м;

2.2. Розрахунок об'ємів і трудомісткості робіт

У комплекс робіт із влаштування монолітних залізобетонних фундаментів входять роботи з влаштування опалубки, армування фундаментів, укладання та ущільнення бетонної суміші та розборки опалубки.

Т а б л и ц я 1
