3.4 Визначення характеристик арматури та бетону
Для виготовлення плити використовуються:
– поздовжня арматура із сталі класів:
А-II
Rs = 280 мПа [2, табл. 22];
А-IІI
Rs = 355 мПа для d= 6–8 мм [2, табл. 22];
Rs = 365 мПа для d= 10–40 мм [2, табл. 22];
– поперечна арматура із сталі класу А-I
Rs = 225 мПа [2, табл. 22];
Rsw = 175 мПа [2, табл. 22];
–зварні сітки із дротин класу Вр-I
Rs = 375 мПа, Rsw = 270 мПа для d= 3 мм [2, табл. 23];
Rs = 365 мПа, Rsw = 265 мПа для d= 4 мм [2, табл. 23];
Rs = 360 мПа, Rsw = 260 мПа для d= 5 мм [2, табл. 23];
– бетон класів В15, В20, В25, В30:
|
В15 |
В20 |
В25 |
В30 |
Ев [2, табл. 18] |
23103 мПа |
27103 мПа |
30103 мПа |
32,5103 мПа |
Rb [2, табл. 13] |
8,5 мПа |
11,5 мПа |
14,5 мПа |
17 мПа |
Rbt [2, табл. 13] |
0,75 мПа |
0,9 мПа |
1,05 мПа |
1,2 мПа |
Rb.ser [2, табл. 12] |
11 мПа |
15 мПа |
18,5 мПа |
22 мПа |
Rbt.ser[2, табл. 12] |
1,15 мПа |
1,4 мПа |
1,6 мПа |
1,8 мПа |
– коефіцієнти :
b1 =0,85 – враховує вплив короткочасної повзучості бетону (для важкого, дрібнозернистого або легкого при щільному заповненні);
b2 =0,9 – враховує вплив тривалої повзучості при розрахунках за деформаціями (b2 =2,0 – для важкого бетону при розрахунках похилого перерізу);
b3 =0,6 – для важкого та дрібнозернистого бетону;
b4 =1,5 – для важкого і дрібнозернистого бетону;
b2 =0,9 – для умов роботи при тривалому навантаженні.
1 Бетон класу В20 згідно із завданням (табл. 1)
=
27103
мПа
,
=
11,5 мПа ,
=
0,9 мПа ,
=
15 мПа ,
=
1,4 мПа.
2 Поздовжня арматура із сталі класу А-IІI відповідно до завдання (табл. 1)
=
365 мПа для
=
10 – 40 мм .
3 Поперечна арматура із сталі класу А-I
=
225 мПа ,
=
175 мПа.
4 Зварні сітки із дротин класу Вр-I
= 375 мПа, = 270 мПа для = 3 мм;
=
365 мПа,
=
265 мПа для
=
4 мм;
= 360 мПа, = 260 мПа для = 5 мм.
3.5 Розрахунок міцності нормального перерізу
Плита
розраховується як балка. При ширині
плити
= 1500
мм проектуємо плиту із 7-ма пустотами
(при
= 1000 мм – 5 пустот, при
= 1200 мм – 6 пустот). Приводимо поперечний
переріз пустотної плити до еквівалентного
двотаврового перерізу.

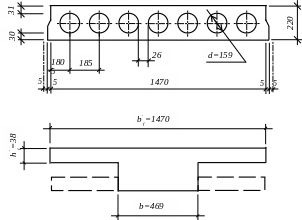

Рисунок 3 – Приведення перерізу панелі
Замінивши площу круглих пустот на аналогічну площу квадратів із тим же моментом інерції, вилучаємо площу пустот із поперечного перерізу. Сторона приведеного квадрата визначається за формулою
.
За
типовим діаметром пустот
мм:
мм.
Відповідно висота полички двотавра дорівнює
мм.
Приведена товщина ребер становить
мм,
мм
- розрахункова ширина стиснутої полички
двотавра;
n=7 – кількість пустот.
Попередньо перевіримо висоту перерізу плити з умов забезпечення міцності при виконанні умов жорсткості [6, (3.12)]
де
с
=18
20 – для пустотних плит перекриття;
=2 – коефіцієнт, який ураховує збільшення прогинів при тривалому навантаженні.
Таким чином, попередньо прийнята висота плити потребує збільшення.
Приймаємо
= 260 мм.
Висота стиснутої полиці відповідно дорівнює
мм.
Рисунок 4 – Приведений переріз панелі з арматурою
Відношення
,
тому
в розрахунок уводиться вся ширина полиці
мм.
Розраховуємо
значення коефіцієнта
[6, (2.40)]
,
де
– робоча висота перерізу при захисному
шарі
=30
мм (15 мм≤а≤30
мм);
мм.
Користуючись додатком А, знаходимо коефіцієнти
=
0,075
та
=
0,962.
Висота стиснутої зони приведеного перерізу становить
мм
<
=
58,5
мм.
Згідно
із розрахунком
,
тому ми робимо висновок, що нейтральна
вісь знаходиться у межах стиснутої
полиці. На підставі цього можливий
розрахунок як для прямокутного перерізу
(у випадку
подальший розрахунок виконується як
для таврового перерізу із шириною
за
[2, (31)]).
У нашому випадку потрібна площа поперечного перерізу поздовжньої арматури складає
см2
.
Приймаємо 8 стрижнів = 12 мм класу А-III.
Загальна площа 812 А-III - A S = 9,05 см2 (додаток Б).
Стрижні розташовують у 8-ми каркасах К-1. Кожний каркас складається з одного стержня поздовжньої робочої арматури, який знаходиться у розтягнутій зоні бетону (12 мм А-IІI), і одного стрижня поздовжньої конструктивної арматури, розміщеного у стиснутій зоні бетону (10 мм А-IІI). Між собою поздовжні стрижні з’єднуються поперечною арматурою, яка водночас сприймає дію поперечної сили. Розташування та розміщення поперечної арматури визначається розрахунками на міцність похилого перерізу.
