1.5 Назначение, характеристики точности и состав наборов плоскопараллельных концевых мер длины
Меры длины концевые плоскопараллельные предназначены в качестве:
– рабочих мер для регулировки и настройки показывающих измерительных приборов и для непосредственного измерения линейных размеров промышленных изделий;
– образцовых мер для передачи единицы длины от первичного эталона концевым мерам меньшей точности и для поверки и градуировки шкал измерительных приборов.
Точность изготовления концевых мер длины из стали и твердых сплавов определятся классами точности 0, 1, 2, и 3, а по согласованию между потребителем и изготовителем классами 00 и 01. Точность убывает по мере увеличения чисел.
Класс точности присваивается по допускаемым отклонениям длины концевой меры Δl от номинального размера, указанного на концевой мере, и по отклонениям от плоскопараллельности Δ в любых точках измерительных поверхностей.
Допускаемые отклонения длины концевых мер от номинального Δl при температуре 20°С и отклонения от плоскопараллельности Δ измерительных поверхностей представлены в таблице 1.3.
Концевые меры, используемые в качестве образцовых, должны быть аттестованы в зависимости от точности измерения разрядами 1, 2, 3, 4 (в порядке убывания точности), а для рабочих концевых мер используют дополнительный 5-й разряд.
Аттестация заключается в измерении действительного отклонения от номинального размера и от плоскопараллельности каждой концевой меры с записью полученного значения в аттестат.
Пределы допускаемых величин действительных отклонений от номинальных размеров Δl и от плоскопараллельности Δ приведены в таблице 1.4.
Таблица 1.3 – Допускаемые отклонения концевых мер при температуре 20°С
Номинальные |
Допускаемые отклонения, мкм |
|||||||||||
значения длины концевых мер, мм |
от номинального значения длины Δl (±), для классов точности |
от плоскопараллельности Δ для классов точности |
||||||||||
|
00 |
01 |
0 |
1 |
2 |
3 |
00 |
01 |
0 |
1 |
2 |
3 |
До 0,29 включ. |
–– |
–– |
–– |
0,20 |
0,40 |
0,80 |
–– |
–– |
–– |
0,16 |
0,30 |
0,30 |
от 0,29 до 0,9 |
–– |
–– |
0,12 |
0,20 |
0,40 |
0,80 |
— |
–– |
0,10 |
0,16 |
0,30 |
0,30 |
от 0,9 до 10 |
0,06 |
0,20 |
0,12 |
0,20 |
0,40 |
0,80 |
0,05 |
0,05 |
0,10 |
0,16 |
0,30 |
0,30 |
от 10 до 25 |
0,07 |
0,30 |
0,14 |
0,30 |
0,60 |
1,20 |
0,05 |
0,05 |
0,10 |
0,16 |
0,30 |
0,30 |
от 25 до 50 |
0,10 |
0,40 |
0,20 |
0,40 |
0,80 |
1,60 |
0,06 |
0,06 |
0,10 |
0,18 |
0,30 |
0,30 |
от 50 до 75 |
0,12 |
0,50 |
0,25 |
0,50 |
1,00 |
2,00 |
0,06 |
0,06 |
0,12 |
0,18 |
0,35 |
0,40 |
от 75 до 100 |
0,14 |
0,60 |
0,30 |
0,60 |
1,20 |
2,50 |
0,07 |
0,07 |
0,12 |
0,20 |
0,35 |
0,40 |
от 100 до 150 |
0,20 |
0,80 |
0,40 |
0,80 |
1,60 |
3,00 |
0,08 |
0,08 |
0,14 |
0,20 |
0,40 |
0,40 |
от 150 до 200 |
0,25 |
1,00 |
0,50 |
1,00 |
2,00 |
4,00 |
0,09 |
0,09 |
0,16 |
0,25 |
0,40 |
0,40 |
Таблица 1.4 – Допускаемые величины действительных отклонений применяемые для аттестации концевых мер
Номинальные значения длины концевых мер, мм |
Допускаемые величины действительных отклонений, мкм |
|||||||||
от номинального значения длины Δl (±), для классов точности |
от плоскопараллельности Δ для классов точности |
|||||||||
|
1 |
2 |
3 |
4 |
5 |
1 |
2 |
3 |
4 |
5 |
До 10 включ. |
0,02 |
0,06 |
0,11 |
0,22 |
0,6 |
0,10 |
0,10 |
0,16 |
0,30 |
0,6 |
от 10 до 25 |
0,02 |
0,06 |
0,12 |
0,25 |
0,6 |
0,10 |
0,10 |
0,16 |
0,30 |
0,6 |
от 25 до 50 |
0,03 |
0,08 |
0,15 |
0,30 |
0,8 |
0,10 |
0,10 |
0,18 |
0,30 |
0,6 |
от 50 до 75 |
0,03 |
0,09 |
0,18 |
0,35 |
0,9 |
0,12 |
0,12 |
0,18 |
0,35 |
0,8 |
от 75 до 100 |
0,04 |
0,10 |
0,20 |
0,40 |
1,0 |
0,12 |
0,12 |
0,20 |
0,35 |
0,8 |
от 100 до 125 |
0,04 |
0,11 |
0,22 |
0,45 |
1,1 |
0,14 |
0,14 |
0,20 |
0,40 |
0,8 |
от 125 до 150 |
0,05 |
0,12 |
0,25 |
0,50 |
1,2 |
0,14 |
0,14 |
0,20 |
0,40 |
0,8 |
от 150 до 200 |
0,06 |
0,14 |
0,28 |
0,55 |
1,4 |
0,16 |
0,16 |
0,25 |
0,40 |
0,8 |
„ 175 „200 „ |
0,06 |
0,15 |
0,30 |
0,60 |
1,5 |
0,16 |
0,16 |
0,25 |
0,40 |
0,8 |
Концевые меры 1-го разряда поверяют во ВНИИМ им. Д.И. Менделеева по эталонным кварцевым концевым мерам, меры 2-го разряда – хранят и применяют в метрологических институтах страны и т.д. Для аттестации по 5-му разряду применяют оптикаторы.
Пример аттестации набора концевых мер номер 1 после измерения действительных отклонений оптикатором с присвоением 5-го разряда приведен в таблице 1.5.
Таблица 1.5 – Аттестат набора концевых мер
Номин, Размер |
Действ, размер |
Номин, размер |
Действ, размер |
Номин, размер |
Действ, размер |
Номин, размер |
Действ, размер |
1 |
0,9997 |
1,20 |
1,2000 |
1,40 |
1,4002 |
5 |
4,9993 |
1,005 |
1,0048 |
1,21 |
1,2098 |
1,41 |
1,4098 |
5,5 |
5,4996 |
1,01 |
1,0098 |
1,22 |
1,2196 |
1,42 |
1,4197 |
6 |
5,9998 |
1,02 |
1,0200 |
1,23 |
1,2299 |
1,43 |
1,4297 |
6,5 |
6,4996 |
1,03 |
1,0300 |
1,24 |
1,2399 |
1,44 |
1,4397 |
7 |
6,9995 |
1,04 |
1,0397 |
1,25 |
1,2500 |
1,45 |
1,4501 |
7,5 |
7,5002 |
1,05 |
1,0501 |
1,26 |
1,2598 |
1,46 |
1,4602 |
8 |
7,9996 |
1,06 |
1,0597 |
1,27 |
1,2698 |
1,47 |
1,4700 |
8,5 |
8,4998 |
1,07 |
1,0701 |
1,28 |
1,2797 |
1,48 |
1,4800 |
9 |
8,9993 |
1,08 |
1,0799 |
1,29 |
1,2902 |
1,49 |
1,4901 |
9,5 |
9,4994 |
1,09 |
1,0896 |
1,30 |
1,3000 |
1,50 |
1,4996 |
10 |
9,9996 |
1,10 |
1,0998 |
1,31 |
1,3097 |
1,60 |
1,5997 |
20 |
20,0002 |
1,11 |
1,1100 |
1,32 |
1,3196 |
1,70 |
1,6998 |
30 |
29,9999 |
1,12 |
1,1201 |
1,33 |
1,3297 |
1,80 |
1,8000 |
40 |
40,0003 |
1,13 |
1,1301 |
1,34 |
1,3398 |
1,90 |
1,8997 |
50 |
50,0000 |
1,14 |
1,1397 |
1,35 |
1,3499 |
2 |
1,9998 |
60 |
60,0001 |
1,15 |
1,1498 |
1,36 |
1,3601 |
2,5 |
2,5000 |
70 |
70,0006 |
1,16 |
1,1599 |
1,37 |
1,3698 |
3 |
2,9996 |
80 |
80,0001 |
1,17 |
1,1701 |
1,38 |
1,3797 |
3,5 |
3,4998 |
90 |
89,9992 |
1,18 |
1,1802 |
1,39 |
1,3898 |
4 |
4,0301 |
100 |
99,9998 |
1,19 |
1,1902 |
|
|
4,5 |
4,4996 |
|
|
Для расширения возможностей применения плоскопараллельных концевых мер длины выпускают принадлежности к ним, которые комплектуют в наборы (ГОСТ 4119-76). Набор 1 укомплектован тремя державками на различные диапазоны размеров (от 0 до 80 мм; от 60 до 160 мм; от 160 до 320 мм) плоскопараллельными и радиусными боковиками, трехгранной линейкой.

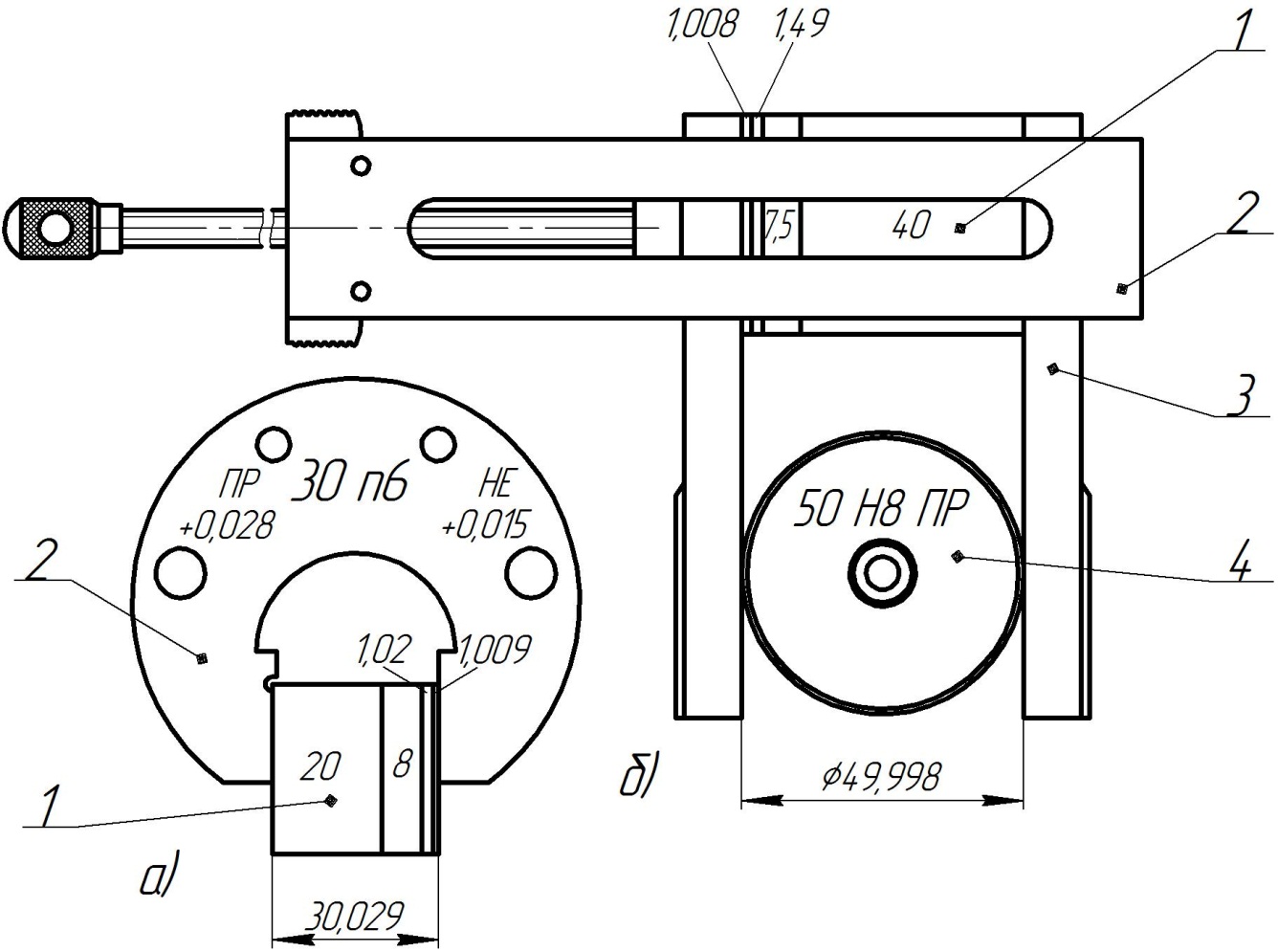

Блок концевых мер 1 может быть использован для поверки и настройки на нуль инструментов и приборов, а также для непосредственных измерений, например, предельных рабочих калибров-скоб 2 (рисунок 1.5, а). Установленный в державку 2 между боковиками 3 блок концевых мер 1 можно использовать для настройки нутромера, для измерения деталей, калибров-пробок 4 (рисунок 1.5, б). При измерениях размера блока концевых мер считается соответствующим действительному размеру, если он плавно выскальзывает из скобы, а боковики, установленные в державке, плавно скользят по поверхности пробки или пробка под собственным весом скользит между боковиками.
Плоскопараллельные концевые меры длины комплектуют в наборы: с 1 по 19 – основные; с 20 по 27 – специальные. Наборы комплектуют так, чтобы из минимального количества концевых мер (четырех и менее) можно было составить блок требуемого размера.
Рисунок
1.5 – Применение блоков концевых мер
для измерения:
а
– калибров-скоб; б
– калибров-пробок
Таблица 1.5 – Состав набора концевых мер №1
Номинальные размеры концевых мер |
Класс точности |
0,5; |
0; 1; 2; 3 |
1; 1,005; |
|
1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,07; 1,08; 1,09; 1,1 |
|
1,11; 1,12; 1,13; 1,14; 1,15; 1,16; 1,17; 1,18; 1,19; 1,2 |
|
1,21; 1,22; 1,23; 1,24; 1,25; 1,26; 1,27; 1,28; 1,29; 1,3 |
|
1,31; 1,32; 1,33; 1,34; 1,35; 1,36; 1,37; 1,38; 1,39; 1,4 |
|
1,41; 1,42; 1,43; 1,44; 1,45; 1,46; 1,47; 1,48; 1,49; 1,5 |
|
1,6; 1,7; 1,8; 1,9; 2; 2,5; 3; 3,5; 4; 4,5 |
|
5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5 |
|
10; 20; 30; 40; 50; 60; 70; 80; 90; 100 |
|
Примечание – Две защитные меры с номинальным размером 1 мм и две с номинальным размером 1,5 или 2 мм |
|
Наиболее распространенным и универсальным по использованию является набор 1, состоящий из 87 концевых мер (83 основных и 4 защитных). Состав набора 1 приведен в таблице 1.6.
Для того чтобы составить блок концевых мер на размер с точностью до 1 мкм, необходимо иметь еще один из наборов:
№4 – от 2 до 2,01 мм через 0,001 мм;
№5 – от 1,99 до 2 мм через 0,001 мм;
№6 – от 1 до 1,01 мм через 0,001 мм;
№7 – от 0,99 до 1 мм через 0,001 мм.
Эти наборы выпускают 0, 1 и 2 классов точности.
Составление блока концевых мер возможно благодаря их притираемости, которая обеспечивается доведением шероховатости до Rz ≤ 0,063 мкм.
