Задание 2 – составление структуры деталей сумки

Результаты данного задания записываются в таблицу №2

Таблица 2 – Структура деталей сумки

Классификация деталей по месту расположения во вкладыше	Номер детали	Наименование детали	Количество на изделие	Наименование материала
1	2	3	4	5
Наружные детали
Внутренние детали
Промежуточные детали
Вспомогательные материалы
Фурнитура

Характеристика сумок по наличию и форме деталей

Детали сумок рассматриваемой группы делят на:

• наружные,

• внутренние

• промежуточные.

Наружные детали подразделяют на:

• основные

• дополнительные.

Комплект основных наружных деталей, скрепленных между собой, составляет корпус изделия (рис. 4, а), являющийся ос­новой изделия и определяющий его форму и объем.

Наружные детали, образующие переднюю или заднюю по­верхности корпуса, называют соответственно передней 4 или задней 3 стенками (рис. 4, в).

Стенки могут быть прямоуголь­ными, трапециевидными, овальными и фигурными. Их форма и размеры в основном определяют форму и размеры изделия.

Стенки могут быть выполнены в конструктивном членении; в этом случае верхнюю или нижнюю наименьшие составляющие части называют кокетками 5 (рис. 4, в).

Дно 1 (рис. 4,б) расположено между стенками и образует нижнюю поверхность корпуса изделия.

Передняя, задняя и нижняя поверхности корпуса могут быть образованы одной наружной деталью — полотном, размеры и форма которого так же, как стенок, могут быть разнообраз­ными.

Клинчики 2 (рис. 4, а, 4, в, г, д) составляют боковые по­верхности корпуса.

По форме и конструкции клинчики разнооб­разны:

• плоские (без складок), со­единяющиеся со стенками и дном или полотном корпуса (рис. 4, а, б);

• плоские, прикрепляемые к стенкам с помощью боковинок (рис.4, в);

• одно- двух-, многоскладочные (рис. 4, г) клинчики;

• клинчики для сумок «баул» (рис. 4, д), которые в средней части имеют бантовую (встречную) складку.

Боковые и нижняя, боковые и верхняя, а также боко­вые, верхняя и нижняя поверхности корпуса могут быть обра­зованы одной наружной деталью соответственно нижним (рис. 3, е), верхним (рис. 4, ж) или круговым ботанами, ко­торые, как и клинчики, могут быть плоскими, одно- или много­складочными.

Ширина клинчика и ботана в верхней части определяет ве­личину раскрывания таких изделий, как сумки, портфели и ранцы, в связи с чем размеры верхней и нижней частей ботанов и клинчиков могут быть одинаковыми или разными.

В сумках, ранцах и портфелях к основным наружным дета­лям относят также клапан (рис. 4, з), который служит для закрывания верхней части корпуса изделия и может иметь са­мую разнообразную форму и размеры.

Все перечисленные основные наружные детали могут быть как целыми, так и составными (например, ботан из двух деталей, скрепляемых посередине нижней части).

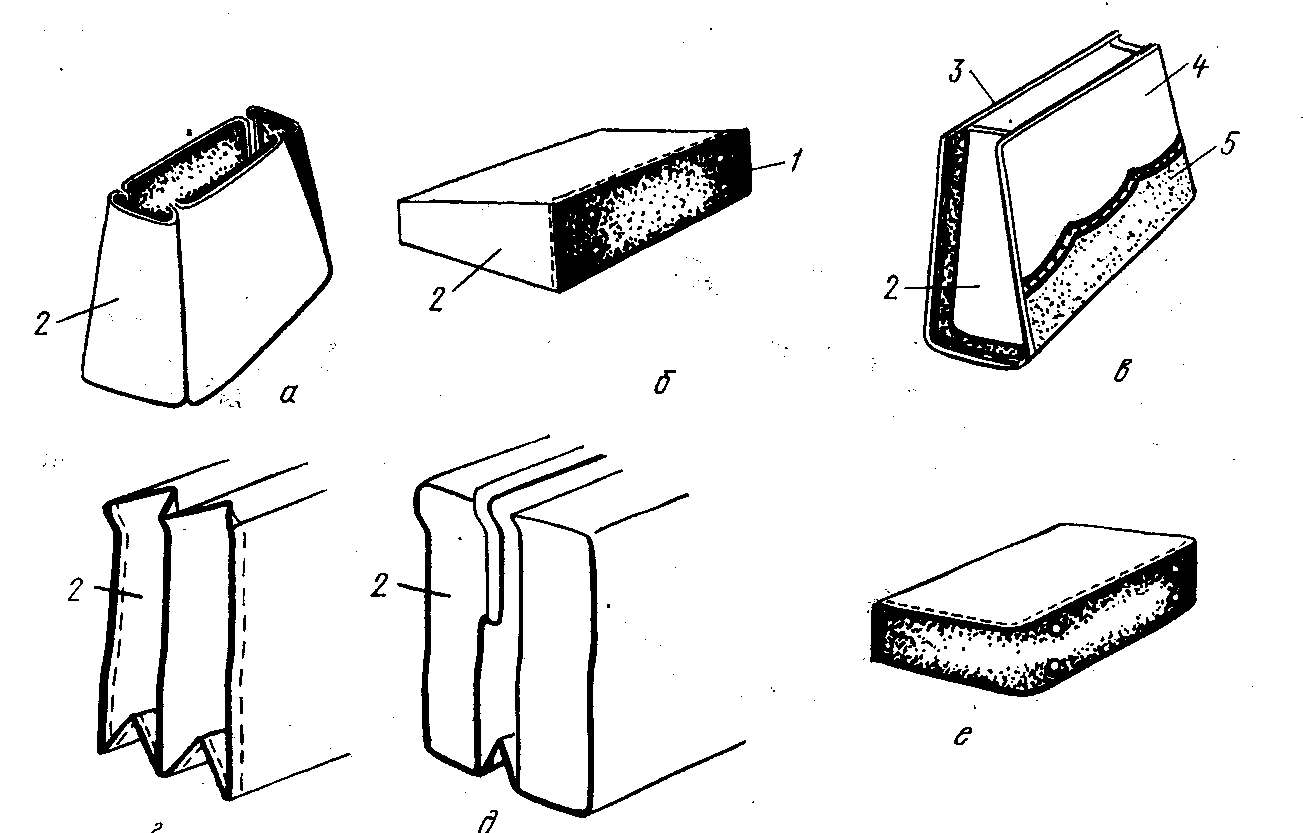

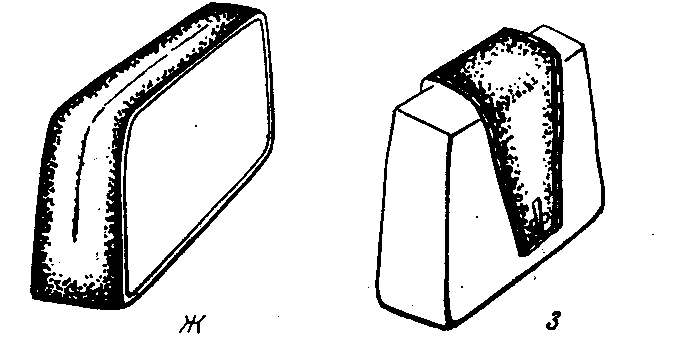

Рис. 4 - Основные наружные детали корпуса

К дополнительным наружным относят детали, служащие для вспомогательных целей. Значение этих деталей в оформлении и при эксплуатации изделий велико, так как часто те или иные детали, их вид, форма и размеры характеризуют стиль оформления изделий и определяют удобство пользования ими.

Дополнительные детали чрезвычайно разнообразны по своему функциональному назначению, форме и размерам. Постоянно видо­изменяясь, они приобретают новые формы и размеры и не всегда имеют конкретные названия, в связи с чем их целесооб­разно классифицировать в зависимости от назначения:

• детали для закрывания изделий, карманов и т. д.— горт 1 с пряжкой (рис. 5, а), цупфер 2 (рис. 5, б), ремни 4 (рис. 5, в), клапаны 3 для закрывания карманов (см. рис. 5, б), ма­лый клапан 5 (рис. 5, г);

• детали для ношения изделий — ручки, форма, размеры и конструкция которых весьма разнообразны и зависят от утилитарного назначения изделия, его конструкции, технологии изго­товления и направления моды. Они могут быть мягкими и жест­кими, объемными и плоскими, в виде шнура и петли, съемными, раздвижными и т. д.;

• детали для прикрепления ручек — ручкодержатели; их кон­струкция, способы крепления на других деталях, форма и раз­меры зависят от конструкции ручек, необходимой прочности их крепления и оформления изделия в целом;

• детали (или сочетание деталей), предназначенные для обес­печения удобства размещения в изделии различных мелких предметов: накладные и прорезные, открытые и закрытые, рас­положенные на наружных деталях корпуса карманы и подвес­ные кошельки. Размеры и форма этих деталей зависят от формы и размеров изделия;

• детали для скрепления, повышения прочности швов и от­делки основных наружных деталей и изделия в целом: оплетка, кедер, окантовка, обтяжка рамочного замка и пластин и др.;

• детали для украшения и повышения прочности изделия — накладки, банты, углы и др.

Рис. 5 - Дополнительные детали кожгалантерейных изделий

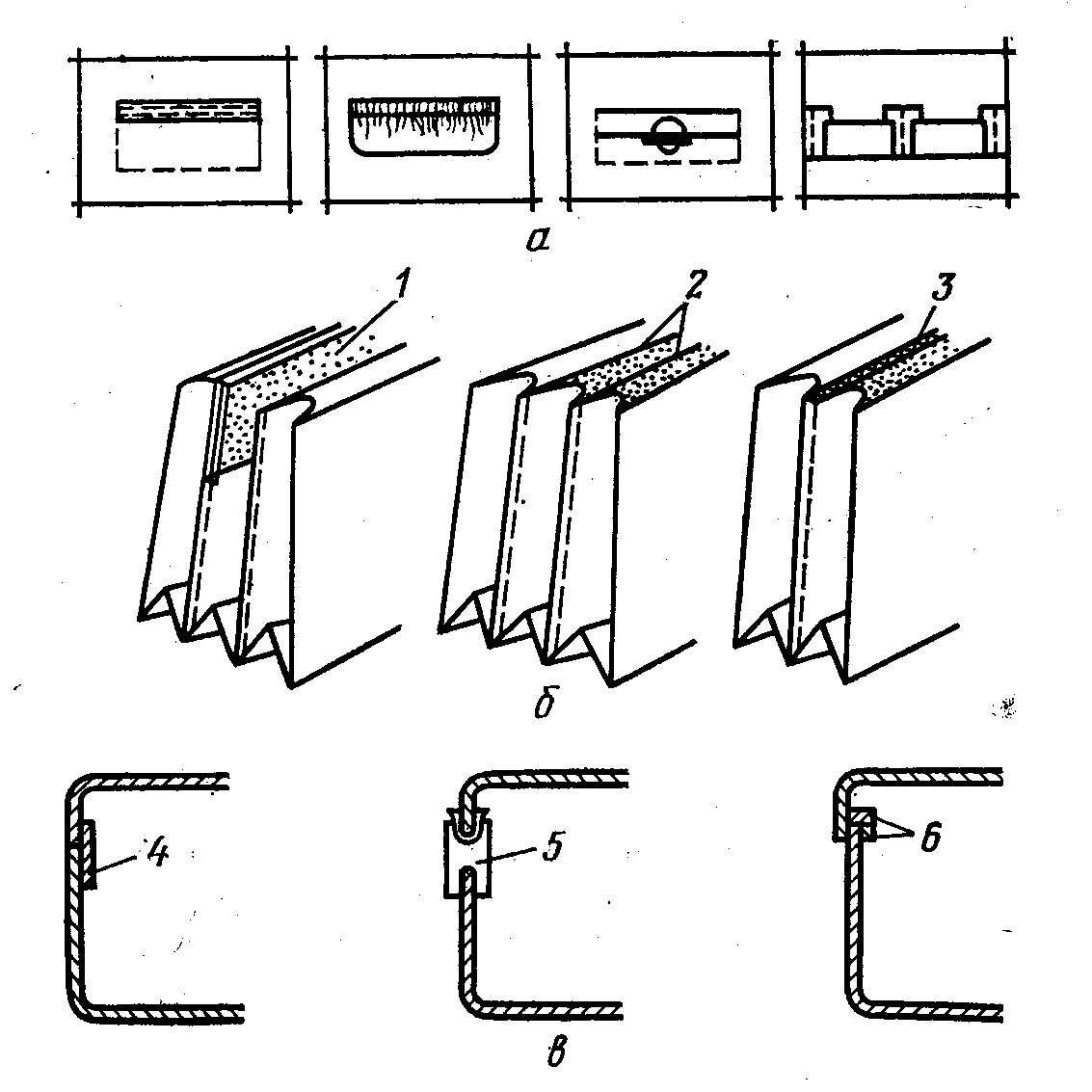

Внутренние детали оформляют внутренний объем изделия — подкладка, внутренние карманы (рис. 6, а) — или делят его на отдельные элементы — перегородки простые 2, перегородки-кар­маны 3, закрывающиеся на застежку-молнию, кнопку, цупфер, клапан. Перегородка-карман, закрывающаяся на рамочный за­мок называется средником 1 (рис. 6, б).

В чемоданах к внутренним деталям относятся также фла­нец 4 (рис. 6, в) и деревянная рамка 6 (рис. 6, в) для фиксации положе­ния крышки при закрывании чемодана; внутренний стяжной ре­мень для удержания вещей в определенном положении; крышкодержатель для фиксации положения крышки чемодана в рас­крытом состоянии; шарнир для закрывания места соединения крышки и корпуса.

Рис. 5 Внутренние детали кожгалантерейных изделий

Промежуточные детали располагаются между внутренними и наружными. Мягкие промежуточные детали создают выпук­лую поверхность изделия или отдельных деталей и несколько повышают их формоустойчивость. Жесткие промежуточные де­тали, как правило, изготовленные из картона, придают опреде­ленную жесткость деталям и изделию в целом. Кроме того, имеются промежуточные детали, повышающие прочность скрепления наружных основных и дополнительных и внутренних де­талей (тесьма, полоски ткани, бумага, картон).
