Висновки
Практичне вирішення задачі наведення для даного методу є просте і достатньо швидке, щоб застосовувати у практиці окомірного наведення. Однак цей метод є також достатньо чутливим до методичних помилок наведення, тому найчастіше вирішення задачі цім методом використовується у автоматизованих системах. У практиці окомірного наведення винищувачів більш частіше використовується метод “Прямого зближення”, якому присвячена наступна тема.
ТЕМА № 3. "МЕТОД НАВЕДЕННЯ "ПРЯМЕ ЗБЛИЖЕННЯ"
НАВЧАЛЬНІ ПИТАННЯ
\
1. Сутність методу та аналітичне рішення задачі
наведення. \
2. Можливості наведення на повітряну ціль, яка преви-
щуе винищувач по швидкості. \
3. Графічне вирішення задачі
4. Вирішення задачі за допомогою лінійок
5. Окомірне вирішення задачі наведення
6. Підсумкова оцінка методу.
НАВЧАЛЬНА ЛІТЕРАТУРА:
1. В.Н.КАМЕНСКИЙ “Наведение самолетов на воздушные и наземные цели". ч.1, стр. 50-64.
ПИТАННЯ №1. СУТНІСТЬ МЕТОДУ “ПРЯМЕ ЗБЛИЖЕННЯ” ТА АНАЛІТИЧНЕ ВИРІШЕННЯ ЗАДАЧІ НАВЕДЕННЯ
Метод
прямого зближення полягає в тому, що
командами з землі винищувач по
прямолінійній траєкторії виводиться
на задану дальність від повітряної цілі
з заданим курсовим кутом
(мал.1).
Мал.1. Сутність методу “Пряме зближення”.
Задана
дальність визначається відповідно до
дистанції пуску ракет або стрілянини
і прицілювання, наприклад, для атаки з
побіжних курсів
,
де
.
Величину
називають дистанцією виходу на ціль.
На відміну від методу паралельного зближення винищувач виводиться не в точку зустрічі з повітряною ціллю, а наприклад, у точку початку атаки К.
Відносне
положення повітряної цілі та винищувача
в цій точці характеризується заданими
величинами
і кінцевим значенням курсового кута
винищувача
(ракурсом).
Курсові
кути повітряної цілі і винищувача в
процесі зближення по абсолютній величині
безупинно змінюються: курсовий кут
повітряної цілі зменшується до заданого
значення
,
наприклад до нуля, а курсовий кут
винищувача збільшується до кінцевого
значення
.
Щодо
повітряної цілі, винищувач, що наводиться
методом прямого зближення, переміщується
по напрямку вектора відносної швидкості
(мал.2)
так, що на заданій дистанції (
)
кінцевий курсовий кут повітряної цілі
досягає заданої величини, яку в наступному
будимо приймати рівної нулю.
Мал.2 Рух винищувача щодо повітряної цілі при наведенні методом прямого зближення.
Продовжуючи
рух далі, винищувач проходить позад
повітряної цілі на деякої дистанції
від її
.
Трикутники ВВ'К
і АОЕ
подібні (мал.2),
тому
, відкіля
Таким
чином, поза залежністю від напрямку
руху винищувач завжди проходить через
точку, що знаходиться позад повітряної
цілі на тій самій відстані
Важливим наслідком цього висновку є те, що, за винятком випадків польоту на зустрічних курсах, для винищувача немає необхідності будувати спеціальний маневр для виходу з атаки, оскільки сам метод прямого зближення забезпечує безпеку від зіткнення з повітряною ціллю.
Для різних значень кінцевого курсового кута винищувача його відносні траєкторії (мал.3) представляють сімейство прямих, що перетинаються в точці В', що знаходиться позад повітряної цілі на відстані , причому щодо цієї точки винищувач рухається відомим нам методом паралельного зближення.
Мал.3. Відносні траєкторії винищувача .
На великих дальностях між повітряною ціллю і винищувачем (Д»d) дистанцією можна зневажити, тому на цих дальностях метод прямого зближення з своїх властивостях практично збігається з методом паралельного зближення.
Курсовий кут повітряної цілі на цих дальностях у міру зближення з нею винищувача змінюється дуже незначно. Однак у міру зменшення дальності, швидкість зміни курсового кута повітряної цілі збільшується, а розходження двох методів виявляються усе більше.
Для вирішування задачі наведення методом пряме зближення, нам необхідно знайти:
- курс винищувача;
- курсовий кут цілі;
- час польоту;
- шлях пройдений ціллю та винищувачем і курсовий кут цілі фіктивний.
Для цього необхідно виконати якісь розрахунки і вирішити задачу наведення одним з способів.
АНАЛІТИЧНЕ ВИРІШУВАННЯ ЗАДАЧІ НАВЕДЕННЯ.
Час
польоту винищувача методом прямого
зближення можна визначити з трикутника
АВС
(мал.4),
прийнявши КС
рівним
lo=

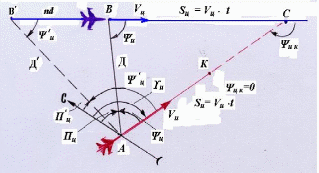

Мал.4. Трикутник наведення для прямого зближення.
