5.3.6.Требования к выполнению схем алгоритмов, программ, данных и систем

Требования к выполнению схем алгоритмов, программ, данных и систем установлены ГОСТ 19.701-90 (ЕСПД. Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения). В соответствии с этим документом кроме схем алгоритмов составляют:

1. схемы данных;

2. схемы программ;

3. схемы работы системы;

4. схемы взаимодействия программ;

5. схемы ресурсов системы.

Для изображения всех указанных выше схем, включая схемы алгоритмов, используют символы. Эти символы сведены в четыре группы: 1) символы данных; 2) символы процесса; 3) символы линий; 4) специальные символы. Изображение символов, их назначение и возможности применения для изображения перечисленных выше схем, приведено в таблице 5.4.

Таблица 5.4. Применение символов

Символ	Наименование символа	Схема данных	Схема программ	Схема работы системы	Схема Взаимодействия программ	Схема ресурсов системы
	. Символы данных
	Основные
	Данные (носитель данных не определен)	+	+	+	+	+
	Запоминаемые данные (носитель данных не определен)	+	-	+	+	+
	Специфические
	Оперативное запоминающее устройство	+	-	+	+	+
	Запоминающее устройство с последовательной выборкой (магнитная лента, кассета с магнитной лентой)	+	-	+	+	+
	Запоминающее устройство с прямым доступом (магнитный диск, магнитный барабан, гибкий магнитный диск)	+	-	+	+	+
	Документ (машинограмма, документ для оптического или магнитного считывания, микрофильм, рулон ленты с итоговыми данными, бланки ввода данных)	+	-	+	+	+
	Ручной ввод данных с клавиатуры, световым пером, кнопками и т.д.	+	-	+	+	+
	Карта (данные на перфоленте, магнитной карте, карте со сканируемыми метками и т.п.)	+	-	+	+	+
	Бумажная лента	+	-	+	+	+
	Дисплей (данные на экране для визуального наблюдения)	+	-	+	+	+
	. Символы процесса
	Основные
	Процесс (функция обработки данных любого вида)	+	+	+	+	+
	Специфические
	Предопределенный процесс	-	+	+	+	-
	Ручная операция	+	-	+	+	-
	Подготовка (отображает модификацию команды или группы команд с целью воздействия на последующую функцию: установка переключателя, инициализация программы и т.п.)	+	+	+	+	-
	Решение (отображает решение или функцию типа переключателя с одним входом и несколькими альтернативными выходами)	-	+	+	-	-
	Параллельные действия для отображения синхронизации двух или более параллельных операций	-	+	+	+	-
	Граница цикла – начало	-	+	+	-	-
	Граница цикла – окончание	-	+	+	-	-
	. Символы линий.
	Основные
	Линия	+	+	+	+	+
	Специфические
	Передача управления	-	-	-	+	-
	Канал связи	+	-	+	+	+
	Пунктирная линия (отражает альтернативную связь или используется для обведения участков схемы)	+	+	+	+	+
	IV. Специальные символы
	Соединитель (отражает вход и выход в часть системы)	+	+	+	+	+
	Терминатор (отражает начало или конец схемы)	+	+	+	-	-
	Комментарий в схеме	+	+	+	+	+
	Пропуск в схеме	+	+	+	+	+

Примечание. Знак «+» указывает, что символ используют в данной схеме, знак «-» - не используют.

П

Рис. 5.2. Пример изображения альтернативных входов и выходов из запоминающих устройств с последовательным доступом

Рис. 5.3. Пример изображения отведения аннотированного участка

римеры фрагментов схем с использованием символов: «Параллельные вычисления»; «Границы цикла»; «Пунктирная линия», приведены на рис. 5.2, 5.3, 5.4, 5.5.

Рис. 5.4. Пример использования символа «Граница цикла»

Р ис. 5.5. Пример использования символа «Параллельные действия». (Процессы С, D, Е могут начаться одновременно после выполнения процесса А, процесс F может начаться после выполнения процессов В, С, D, процесс C может завершиться раньше или позже процесса D).

Р ассмотрим, что обозначает каждая из перечисленных выше схем.

Схема данных отображает путь данных при решении задач и определяет этапы их обработки, а также различные применяемые носители данных. Схема данных состоит из символов данных, символов процесса над данными, символов линий для указания потоков данных между процессами и (или) носителями данных, специальных символов для обеспечения написания и чтения схемы. Пример схемы данных приведен на рис.5.6.

Полученные по почте

Прочесть документ

Сложить итоговые суммы и составить список

Сложить итоговые суммы и составить список

Ручная операция

Комментарий

Документ

Ручная операция

Ручной ввод данных

Ручная операция

ОЗУ

Процесс обработки (в данном случае вручную)

Рис. 5.6. Пример схемы данных

Схема программ отображает последовательность операций в программе. Схема программы состоит из символов процесса, указывающих фактические операции обработки данных, линейных символов для указания потока управления и специальных символов для облегчения написания и чтения программы. Примеры схем программ приведены на рис. 5.7 и 5.8.

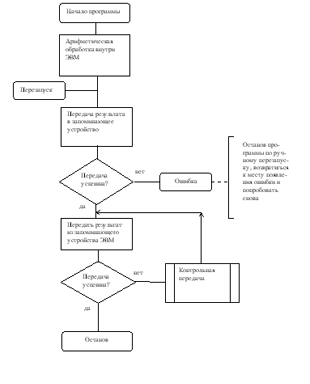

Р ис. 5.7. Пример 1 схемы программы.

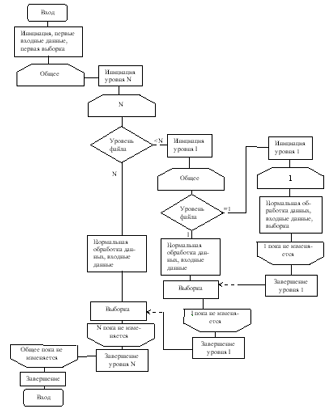

Рис. 5.8. Пример 2 схемы программы

Схема работы системы отображает управление операциями и поток данных в системе. Схема работы системы состоит из: 1) символов данных, указывающих на наличие данных и (или) вид носителя данных; 2) символов процесса, указывающих операции, которые следует выполнить над данными, а также определяющих логический путь, которого следует придерживаться; 3) линейных символов, указывающих потоки данных между процессами и (или) носителями данных, а также поток управления между процессами; 4) специальных символов, используемых для облегчения написания и чтения схемы. Пример схемы работы системы приведен на рис. 5.9.

Схема взаимодействия программ отображает путь активаций программ и взаимодействий с соответствующими данными. Каждая программа в такой схеме показывается только один раз (в отличие от схемы работы системы, где программа может изображаться более чем в одном потоке управления). Схема взаимодействия программ состоит из следующих элементов: 1) символов данных, указывающих на наличие данных; 2) символов процесса, указывающих на операции, которые следует выполнить над данными; 3) линейных символов, отображающих поток между процессами и данными, а также инициации процессов; 4) специальных символов, используемых для облегчения написания и чтения схемы. Пример схемы приведен на рис. 5.10.

Схема ресурсов системы отображает конфигурацию блоков данных и обрабатывающих блоков, которая требуется для решения задачи или набора задач. Схема ресурсов системы состоит из следующих элементов: 1) символы данных, отображающих входные, выходные и запоминающие устройства ЭВМ; 2) символы процесса, отображающих процессоры (центральные процессоры, каналы и т.д.); 3) линейные символы, отображающие передачу данных между устройствами ввода/вывода и процессорами, а также передачу управления между процессорами; 4) специальные символы для облегчения написания и чтения схемы. Пример схемы ресурсов системы приведен на рис. 5.11.

Рис. 5.9. Пример схемы работы системы

Рис. 5.11. Пример схемы ресурсов системы
