Электрический предохранитель — электрический аппарат, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании высокой силы тока. В цепи обозначается буквами «FU» (международное обозначение, от слова англ. Fuse) или « Пр » (обозначение в СССР) и прямоугольником со сплошной линией в центре.

Под термином "электрический предохранитель" чаще всего подразумевают его общее назначение в защите электрических цепей от сверхтоков, нежели какую-то конкретную конструкцию.

Содержание

  • 1 Разновидности предохранителей

    • 1.1 Одноразовый предохранитель

      • 1.1.1 Конструкция плавкого предохранителя

      • 1.1.2 Исполнительный механизм плавкого предохранителя

      • 1.1.3 Защита в лампах накаливания

    • 1.2 Автоматический предохранитель

      • 1.2.1 Конструкция автоматического предохранителя

  • 2 Расчёт необходимого предела срабатывания

  • 3 Техника безопасности

    • 3.1 Замена предохранителей

    • 3.2 Использование предохранителя в качестве коммутационного аппарата

    • 3.3 Выбор предохранителей

    • 3.4 Жучок

  • 4 Источники

    • 4.1 Примечания

  • 5 См. также

  • 6 Ссылки

Разновидности предохранителей

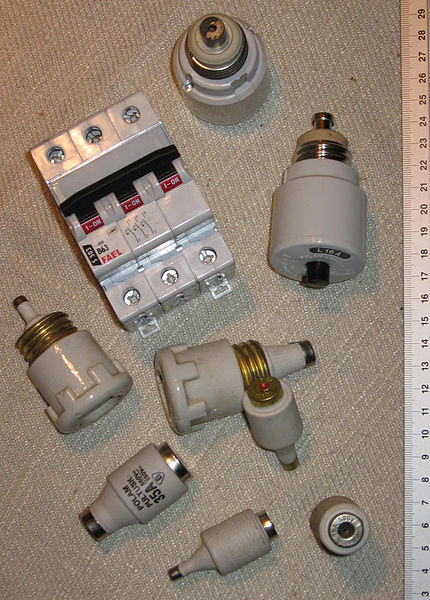

Различные предохранители

Вставка предохранителя обычно одноразовая. Для защиты электрических цепей устройствами неоднократного срабатывания (неразрушающийся элемент) обычно применяются автоматические выключатели. В низковольтных цепях также применяются самовосстанавливающиеся предохранители.

Одноразовый предохранитель

Основная статья: плавкий предохранитель

Используемые на яхте плавкие предохранители (DIN 43560)

Плавкий предохранитель для маломощных приборов

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающий в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение высокой температурой.Плавкие предохранители делятся на следующие типы:

  • слаботочные вставки (для защиты небольших электроприборов до 6 ампер)

    • 3х15 (первая цифра означает внешний диаметр, вторая - длину вставки)

    • 4х15

    • 5x20

    • 6x32

    • 7х15

    • 10х30

  • вилочные ( для защиты электрических цепей автомобилей )

    • миниатюрные

    • обычные вилочные

  • пробковые ( встречаются в жилом секторе, до 63 ампер )

    • DIAZED ( самые распространённые в СССР)

    • NEOZED

  • ножевые (до 1250 ампер)

    • типоразмер 000 (до 100 ампер)

    • типоразмер 00 (до 160 ампер)

    • типоразмер 0 (до 250 ампер)

    • типоразмер 1 (до 355 ампер)

    • типоразмер 2 (до 500 ампер)

    • типоразмер 3 (до 800 ампер)

    • типоразмер 4а (до 1250 ампер)

  • кварцевые

  • газогенерирующие

Так же плавкие предохранители различаются по характеристике срабатывания относительно номинального тока. Из-за инертности срабатывания плавких предохранителей, в профессиональной среде электриков они довольно часто используются в качестве селективной защиты в паре с автоматическими выключателями. Селективности между самими плавкими вставками добиваются соотношением 1:1,6 [там же], время-токовая характеристика плавких предохранителей устанавливается зависимостью соответственно; ПУЭ регулирует защиту воздушных проводящих линий таким образом, чтобы предохранитель срабатывал за 15 секунд (ток короткого замыкания в конце линии должен быть равен трём номинальным токам предохранителя). Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока. С целью уменьшения этого времени некоторые плавкие предохранители содержат пружину предварительного натяжения. Эта пружина также разводит концы разрушенного проводника, предотвращая возникновение дуги.

Конструкция плавкого предохранителя

40-амперные предохранители с характеристикой срабатывания "gG", равносильные советской характеристике "ППН"

  • плавкую вставку — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока)

  • механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.

Исполнительный механизм плавкого предохранителя

Плавкие вставки (в керамическом корпусе) предохранителя

Разъединитель предохранителей для монтажа на DIN-рейку

Плавкая вставка предохранителя обычно представляет собой стеклянную или фарфоровую оболочку, на основаниях которой располагаются контакты, а внутри находится тонкий проводник из относительно легкоплавкого металла. Определённой силе тока срабатывания соответствует определённое поперечное сечение проводника. Если сила тока в цепи превысит максимально допустимое значение, то легкоплавкий проводник перегревается и расплавляется, защищая цепь со всеми её элементами от перегрева и возгорания.

Плавкие вставки используемых в домашнем хозяйстве пробковых предохранителей имеют следующую маркировку (DIN 18015-1):

Сила тока

Цвет чеки

Максимальная мощность (сеть 220 В)

6А

Зелёный

1200 Ватт

10А

Красный

2000 Ватт

16А

Серый

3200 Ватт

20А

Синий

4000 Ватт

26А

Жёлтый

5200 Ватт

Наибольшее распространение получили кварцевые и газогенерирующие предохранители.

В кварцевых предохранителях (ПК) патрон заполнен кварцевым песком, и дуга гасится путем удлинения, дробления и соприкосновения с твердым диэлектриком.

В газогенерирующих предохранителях для гашения дуги используются твердые газогенерирующие материалы (фибра, винипласт и др.). Газогенерирующие предохранители выполняются с выхлопом и без выхлопа газа из патрона при срабатывании. Предохранители с выхлопом газа из патрона называют также стреляющими (ПСН—10 и ПС—35), поскольку срабатывание их сопровождается звуком, похожим на оружейный выстрел. Предохранители напряжением выше 1 кВ выполняются как для внутренней, так и для наружной установки.

Защита в лампах накаливания

Лампы накаливания снабжают плавкими предохранителями для предотвращения перегрузки питающей цепи в случае возникновения электрической дуги в момент перегорания лампы. Предохранителем в лампе служит участок одного из вводных проводников, расположенных в цоколе лампы. Этот участок имеет меньшее сечение по сравнению с остальной длиной провода; в лампах с прозрачной колбой это можно заметить, рассматривая лампу на просвет. Для 220-вольтовых бытовых ламп предохранитель обычно рассчитан на ток 7 А.

Автоматический предохранитель

Основная статья: Автоматический выключатель

Устройство автоматического предохранителя 1 — тумблерный вкл/выключатель 2 — механический привод 3 — контактная система 4 — разъёмы (2 шт) 5 — тепловой расцепитель 6 — калибровочный винт 7 — электромагнитный расцепитель 8 — дугогасительная камера

Автоматический предохранитель ( правильное название: Автоматический выключатель, также называется «автомат защиты», «защитный автомат» или же просто «автомат») состоит из диэлектрического корпуса, внутри которого располагаются подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или электромагнитным.
