Задача №4. Розрахунок розмірного ланцюга при забезпеченні точності вихідної ланки
Завдання: За заданим кресленням складальної одиниці (вузла) з номінальними розмірами деталей, розміру та точності замикаючої ланки:
скласти схему розмірного ланцюга з позначенням збільшуючих та зменшуючих ланок;
визначити допуски складаючих розмірів.
Розрахунок виконати методом повної взаємозамінності та теоретико-ймовірнісним методом.
Варіанти для завдань наведені у табл. 4.1.
Приклад.
Складемо схему розмірного ланцюга (див. рис. 4.2):
Кількість ланок m = 7.
Кількість ланок з відомими допусками k = 2 (допуски підшипників),
Кількість збільшуючих ланок n = 1 (L5;)
Кількість зменшуючих ланок p=5 (L1 ; L2 (2 шт.); L3; L4;)
Вихідні
дані до задачі № 4 ”Розрахунок розмірних
ланцюгів”

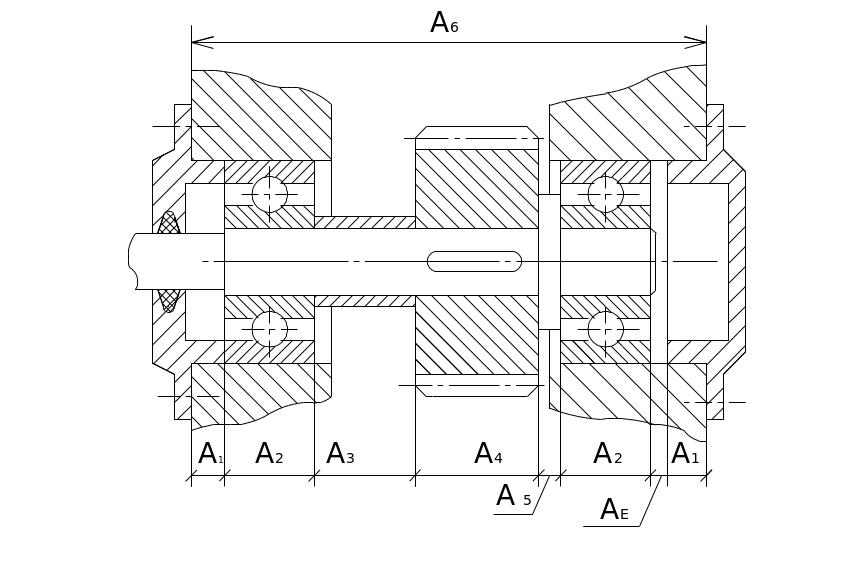

Рисунок
‑ 4.1

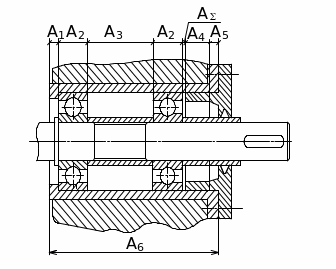

Рисунок ‑ 4.2
Таблиця ‑ 4.1 Варіанти завдань до задачі
"Розрахунок розмірних ланцюгів"
Остання цифра залікової книжки |
Номінальні розміри ланок |
Допуск замикаючої ланки Т, мкм |
Позначення підшипника |
Клас точності підшипника |
||||
А1 |
А3 |
А4 |
А5 |
А |
||||
1 |
4 |
14 |
30 |
5 |
1 |
600 |
208 |
6 |
2 |
6 |
15 |
35 |
8 |
2 |
550 |
206 |
0 |
3 |
5 |
18 |
50 |
6 |
1 |
600 |
212 |
0 |
4 |
3 |
19 |
55 |
4 |
2 |
640 |
310 |
6 |
5 |
8 |
22 |
65 |
5 |
3 |
560 |
305 |
6 |
6 |
6 |
26 |
70 |
8 |
2 |
650 |
309 |
0 |
7 |
5 |
34 |
80 |
5 |
2 |
480 |
207 |
0 |
8 |
3 |
10 |
20 |
5 |
5 |
650 |
306 |
0 |
9 |
9 |
12 |
25 |
5 |
1 |
450 |
204 |
6 |
10 |
4 |
15 |
28 |
6 |
3 |
500 |
209 |
6 |
Предостання цифра залікової книжки |
Позначення розрахункової схеми розмірного ланцюга |
Парна |
Рис.4.1. |
Непарна |
Рис.4.2. |
Закінчується на нуль |
Рис.4.1. |
Замикаюча ланка L.
Допуск замикаючої ланки T = 550 мкм.
Визначаємо значення номінального розміру замикаючої ланки (невідомий розмір):
L
= L5
- (L1
+ L2
+ L3
+ L4)=119-(6
+ 2
15
+ 70,8 + 12) = 0,12 мм.
Нагадаємо, що допуск розміру дорівнює:
T = a i, (1)
де a - кількість одиниць допуску. У межах одного й того ж квалітету a постійне, тому розміри у одному квалітеті мають однаковий ступінь точності;
i - одиниця допуску, виражає залежність допуску від номінального розміру та служить базою для визначення стандартних допусків для розмірів.
Таблиця 4.2 ‑ Одиниці допуску i для розмірів до 500 мм
Інтервал розмірів, мм |
до 3 |
3-6 |
6-10 |
10-18 |
18-30 |
30-50 |
Значення одиниці допуску i, мкм |
0.55 |
0.73 |
0.90 |
1.08 |
1.31 |
1.56 |
Інтервал розмірів, мм |
50-80 |
80-120 |
120-180 |
180-250 |
250-315 |
315-400 |
Значення одиниці допуску i, мкм |
1.86 |
2.17 |
2.52 |
2.90 |
3.23 |
3.54 |
Таблиця 4.3 ‑ Кількість одиниць допусків a для квалітетів
Квалітет |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
а |
7 |
10 |
16 |
25 |
40 |
64 |
100 |
160 |
250 |
400 |
640 |
1000 |
1600 |
Оскільки допуск замикаючої ланки дорівнює сумі допусків складаючих ланок, основне рівняння розмірного ланцюга відповідно до способу допусків одного квалітету (метода min-max) має вигляд:
, (2)
звідки, враховуючи ланки з невідомими допусками середнє число одиниць допуску:
, (3)
Виходячи з розміру підшипника d та його класу точності, за довідником: "Допуски та посадки" з таблиці "Точність розмірів .. Підшипники ... " визначаємо у шостому класі точності для розміру b = 15 мм допуск розміру 120 мкм; відхилення верхнє 0; нижнє - 120 мкм.
З табл. 4.2 виберемо значення одиниць допуску та запишемо у вигляді табл. 4.4.
Таблиця 4.4
Ланка |
L5 |
L1 |
L3 |
L4 |
Номінальний розмір |
119 |
6 |
70.8 |
12 |
Одиниці допуску |
2.17 |
0.73 |
1.86 |
1.08 |
Підставив значення величин, що входять у формулу (3), визначимо:
;
За табл. 4.3 визначаємо, що отриману число одиниць допуску розташовано між 9-им та 10-им квалітетами точності (a9 = 40; а10 = 64). Призначимо на всі ланцюги , окрім ланцюга L3, допуски за 10-им квалітетом точності. Ланка L3 вибрана увязувальною з тієї причини, що її конструкція, дозволяє виконати розмір за більш точним квалітетом. Тоді за таблицею ГОСТ 25347-82 знаходимо допуски на розміри ланок:
Т1 = 48 мкм; Т2 = 120 мкм (допуск відомий раніше); Т3 = поки не визначений; Т4 = 70 мкм; Т5 = 140 мкм; Т = 550 мкм.
Допуск увязувального ланцюга L5 знайдений за основним рівнянням розмірного ланцюга:
Перевіримо правильність обчислень:
Т3 = 52, що приблизно відповідає 8-ому квалітету, точніше Т3 (8)= 46 мкм.
Знаходимо граничні відхилення для всіх ланок у мікрометрах. Для складаючих ланок приймаємо поля допусків: на збільшуючі ‑ як на основні отвори; на зменшуючі ‑ як на основні вали:
L1 = 6 -0.048; L2 = 15 -0.15; L3 = 70.08 -0.046; L4 = 12 -0.07;
L5 = 119 +0.14.

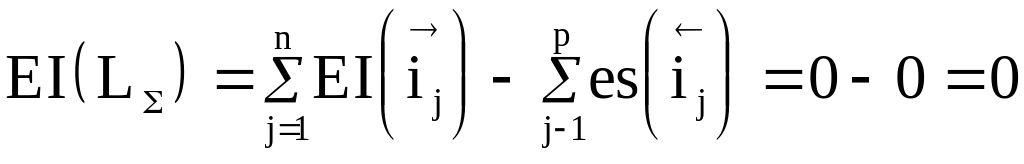

Остаточно визначимо граничне відхилення, замикаючої ланки: опираючись на формулювання:
(4)
. (5)
Результати розрахунків заносимо у табл. 4.5
Таблиця 4.5 ‑ Результати розрахунку розмірного ланцюга методом min-max
Ланка |
Номінальний розмір, мм |
Прийнятий квалітет точності |
Допуск, мкм |
Розмір на рисунку |
|
0.2 |
- |
544 |
0.12 +0.544 |
l1 |
6 |
10 |
48 |
6 -0.048 |
l2 |
15 |
- |
120 |
15 -0.120 |
l3 |
70.8 |
8 |
46 |
70.8 -0.046 |
l4 |
12 |
10 |
70 |
12 -0.070 |
lL |
119 |
10 |
140 |
119 +0.140 |
