Задача № 8. Визначення допусків шпонкового з'єднання

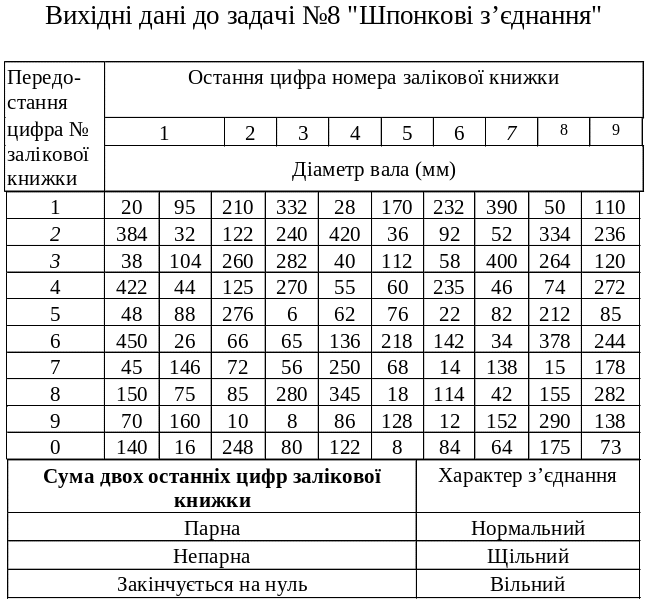

Завдання. Вибрати тип шпонкового з'єднання та обґрунтувати його.

Для обраного типу шпонкового з'єднання:

• побудувати схеми розташування полів допусків для сполучених розмірів шпонки та пазів вала і втулки у масштабі (рис. 8.1);

• визначити найбільші та найменші зазори або натяги у сполученнях;

• виконати ескіз вала з шпонковою канавкою враховуючи вимоги ЕСКД.

Приклад виконання завдання

Виберемо за довідником "Допуски та посадки" для з'єднання призматичними шпонками вала та маточини по вільному з'єднанню, оскільки дане з'єднання використо­вується при складних умовах складання та дії нереверсивних рівномірних навантажень, а також при отриманні рухомих з'єднань при легких режимах роботи. За таблицею "Граничні відхилення по ширині шпонкових з'єднань" приймаємо посадку з'єднання шпонки з пазом вала , а з пазом маточини (вільне з'єднання).

Рисунок 8.1 ‑ Шпонкове з'єднання

За ГОСТ 25347-82 (табл. "Граничні відхилення, мкм") знаходимо відхилення та допуски, мкм:

‑ для шпонки

IT=30;

в = 6 h9; es = 0;

IT=48;

ei = - 30;

‑ для паза маточини

в = 6 D10; ES = 78;

EI = 30;

‑

IT=30;

для паза вала

в = 6 H9; ES = 30;

EI = 0;

Вирахуємо зазори, мкм. Для з'єднання шпонки з пазом вала:

S_max = ES - ei = 30 - (- 30 )= 60;

S_min = EI - es = 0;

Для з'єднання шпонки з пазом маточини:

S_max = 78 - (- 30 )= 108;

S_min = 30 - 0 = 30.

Iншi розміри приймаємо з таблиці "Граничні відхилення несполучуваних розмірів з'єднань з призматичними шпонками": довжина шпонки за h14, висота за h9.

Довжина паза по H15.

Таблиця 8.1 ‑ Поля допусків для різних сполучень шпонкових з’єднань

	Види сполучень
Розмір	Вільне	Нормальне	Щільне
шпонка	h9	h9	h9
паз вала	H9	N9	P9
паз втулки	D10	IS9	P9

Таблиця 8.2 – Розміри шпонок

Діаметр вала	Переріз шпонки
d, мм	b, мм	h, мм
від 12 до 17	5	5
< 17 < 22	6	6
< 22 < 30	8	7
< 30 < 38	10	8
< 38 < 44	12	8
< 44 < 50	14	9
< 50 < 58	16	10
< 58 < 65	18	11
< 65 < 75	20	12
< 75 < 85	22	14
< 85 < 95	25	14
< 17 < 22	5	5
