9.2.3 Технические и метрологические характеристики универсального осциллографа
Для описания свойств осциллографов, определяющих их возможности по исследованию сигналов и влияющих на выбор нужной модели, используют следующие параметры:
− параметры, связанные с ЭЛТ: рабочая часть экрана; толщина линии луча.
− параметры канала вертикального отклонения: диапазон значений коэффициента отклонения ky (В/дел); погрешность установления коэффициента отклонения kу(%) (или основная погрешность измерений напряжения (%)); входное активное сопротивление Rвх и входная емкость Свх канала Y; время нарастания переходной характеристики tYнпх канала Y (нс) (или верхняя граница полосы пропускания f Yв (МГц)).
− параметры канала развертки: диапазон значений коэффициента развертки ky (время/дел); погрешность установления коэффициента развертки kx(%) (или погрешность измерений временных интервалов (%)); параметры сигналов синхронизации.
− параметры калибраторов напряжения, частоты и/или времени нарастания сигнала.
Следует отметить, что такой параметр, как верхняя граница полосы пропускания канала Y (fYв, Мгц), важен при измерениях амплитуды гармонических сигналов, в то время как время нарастания переходной характеристики канала Y (tYнпх, мкс) − при измерениях длительности фронта импульсов. Соотношение между этими двумя параметрами определяется приближенным выражением
-
fYв = 0,35/ tYнпх,
(9.8)
где значение f Yв дано в Мгц, а tYнпх − в мкс.
9.2.4 Осциллографические измерения
Как измерительный прибор осциллограф используют для прямых измерений амплитудных и временных параметров сигнала (амплитуды импульса, выброса на вершине, спада вершины, длительности фронта и среза импульса, длительности импульса, периода повторения, интервалов между двумя импульсами и т.п.). Кроме того, осциллограф используют для косвенных измерений параметров сигналов − частоты повторения сигналов, фазового сдвига между сигналами, коэффициента амплитудной модуляции и др. Наконец, осциллограф используют и как компаратор при измерениях частоты, временных интервалов и амплитуд при измерениях методом сравнения с мерой.
Измерение любого амплитудного параметра сигнала методом непосредственной оценки сводится к измерению по вертикали линейного размера hу интересующего участка осциллограммы при помощи шкалы, нанесенной на экран ЭЛТ. Результат измерений определяют умножением полученного значения hу на коэффициент отклонения по вертикали kу, определяющий масштаб изображения:
-
U = ky (B/дел) * hy (дел).
(9.9)
Аналогичным образом, измерения временных интервалов сводится к измерениям линейных размеров интересующих участков осциллограммы по горизонтали lx с последующим умножением полученного значения на коэффициент развертки kx:
-
t = kx (время/дел) * lx (дел).
(9.10)
|

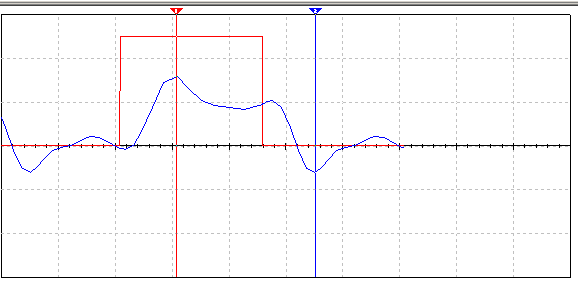

Різні типи осцилоскопів використовують неоднакові способи измерения. Проте спільним для сучасних осцилоскопів є використання методів порівняння з мірою шляхом формування спеціальних маркерів (ліній, яскравих точок тощо). Маркери в межах екрана пересуває сам спостерігач. З їхньою допомогою він визначає числові координати будь−якої характерної точки зображення, вимірює прямим способом зсуви між двома точками за вертикаллю і горизонталлю (рис.9.6). Числове значення Т та u автоматично відображаються символами на дисплеї.
|
