3. Електронний

контрольно-касовий апарат «Samsung ЕR 350F-UА»

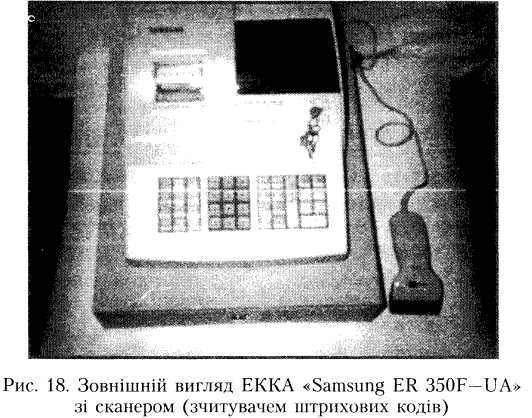

Електронні контрольно-касові апарати «Samsung ЕR 350F-UА» (рис. 18), «Datecs МР-500» та «Datecs МР-500Т» належать до РРО нового покоління.

Сьогодні вони разом з іншими апаратами та реєст­раторами розрахункових операцій впевнено завойову­ють ринок збуту. Виробником цих ЕККА є акціонерне товариство закритого типу «Датекс—Україна» (м. Київ).

На відміну від ЕККА типу «Ера» апарати можуть працювати одночасно з підключенням персональних комп'ютерів, електронних ваг та зі сканером (зчитувачем штрих-кодів).

ЕККА «Samsung ЕR 350F-UА» призначений для автоматизації обліку і контролю грошових сум та това­рів, введення, обробки, зберігання торговельної інфор­мації та виводу її на чекову стрічку шляхом друку.

Основні функції — працюють у звичайному режимі та в режимі програмування; з підключенням сканера (зчитувача штрих-кодів); з підключенням електронних ваг та персонального комп'ютера, завдяки якому можна контролювати продаж товарів протягом дня, стежити по­стачанням товарів та їх залишком.

Програмує 800 найменувань товарів:

•за ціною (до 8-ми розрядів);

•за видами податків (ПДВ);

•за податковими групами (до 8-ми);

•за групами товарів (до 99—ти);

•за відділами (до 9—ти);

•за операторами (до ЗО—ти).

Тип обслуговування:

•у вузлі розрахунку у відділі самообслуговування;

•до 15—ти відділів;

•один відділ;

•обслуговування одним касиром кількох відділів;

•ресторанний варіант;

•може працювати ЗО операторів.

Види розрахунків:

• готівкою;

•чеком;

•в кредит.

Режим роботи ЕККА:

•Р — реєстрація;

•X — звіт;

•2 — звіт з обнуленням оперативної пам'яті;

•П — програмування.

До вузлів ЕККА «Samsung ЕR 350F-UА» належать: оперативна пам'ять, фіскальна пам'ять, принтер, блок ін­дикації, годинник-календар.

Оперативна пам'ять ЕККА зберігає інформацію протягом 90 днів після відключення контрольно-касо­вого апарата від електромережі.

Фіскальна пам'ять енергонезалежна, з об'ємом понад 2000 денних звітів, зберігає інформацію протягом 7 років.

Принтер. Матричного типу, друкує до 24 знаків у рядку на чековій та контрольній стрічках.

Індикація. Два дев'ятирозрядних цифрових індика­тори оператора і покупця.

Витратні матеріали: двошарова паперова копію­вальна стрічка завширшки 57 ± 0,5 мм та діаметром ру­лону 65 мм; картридж завширшки 13 мм.

Годинник-календар працює протягом 90 днів після відімкнення ЕККА від електромережі.

4. Будова екка

Розглянемо докладніше будову ЕККА, його основні вузли та їхнє розташування.

Блок індикації знаходиться в правій верхній час­тині апарата.

Клавішне поле — розташоване в центрі апарата.

Кришка принтера знаходиться з лівого боку над клавішним полем, під якою розташований пристрій та гніздо для паперової стрічки.

Перемикач режимів роботи, або електро-механічний замок, влаштований під індикатором оператора.

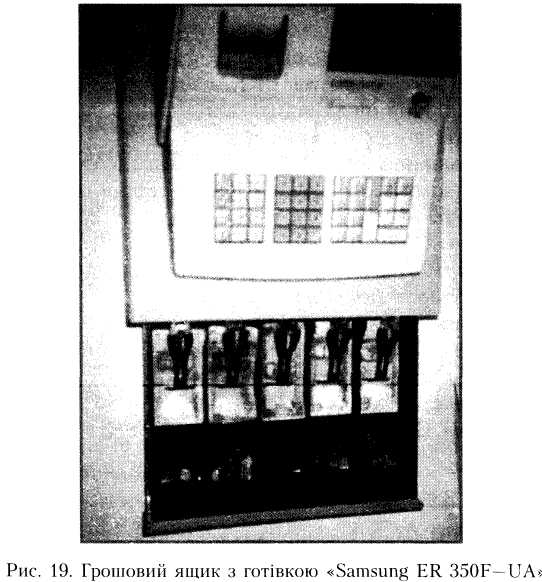

Весь ЕККА закритий металевим кожухом і встанов­лений на базис, у якому розташований грошовий ящик (рис. 19) для тимчасового зберігання грошей.

Клавішне поле складається із 41 клавіші (24 інфор­маційні та 17 функціональних), кожна з яких має своє призначення як у режимі реєстрації, так і у режимі програмування (рис. 20).

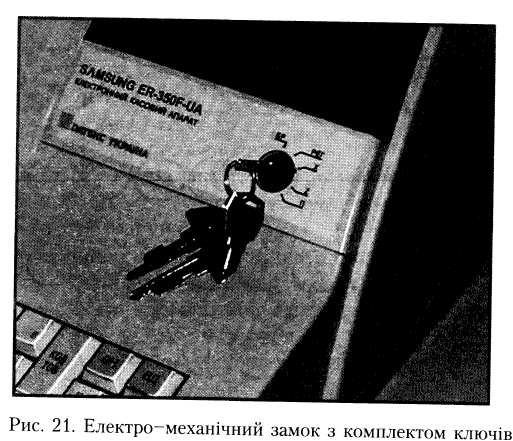

Перемикач режимів роботи (електро-механічний замок) та комплект ключів призначені для переходу від одного основного режиму роботи апарата до іншого. Ре­жими роботи ЕККА задаються відповідним положенням

ключа в замку (рис. 21). Кожному положенню замка від­повідає літерне позначення. Розглянемо ці позначення та їхнє значення докладніше.

БР — апарат в режимі без роботи;

Р — апарат в режимі реєстрації;

X — апарат в режимі «звіт X»;

2 — апарат в режимі «звіт 2»;

П — апарат в режимі програмування.

Кожен ключ має своє призначення.

Ключ X — положення БР, Р, X.

Ключ 2 — положення БР, X, 2.

Ключ Р — положення БР, Р, X, 2 (універсальний).

Ключі з електромеханічного замка виймаються тільки в положенні БР та Р.

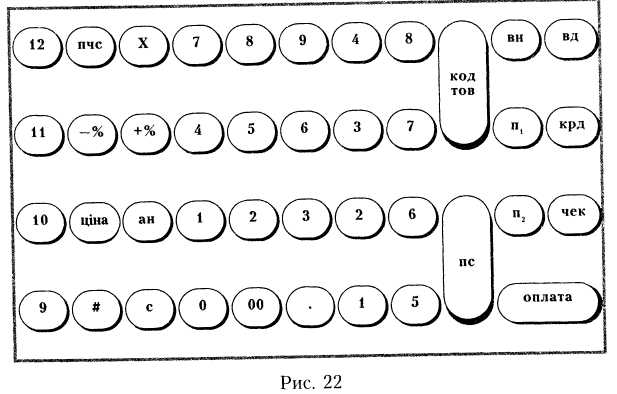

Розглянемо схематичне зображення клавішного поля ЕККА «Samsung ЕR 350F-UА» на рис. 22.

Кожна з клавіш має своє призначення та функції.
