Здесь: 1 – косынка; 2 – пластина; 3 – винт; 4 – пята; 5 – литая изоляция; 6 – уголок; 7 – стенка бака; 8 – гайка.
6.5 Выбор вспомогательного оборудования трансформатора
Расширитель
В процессе работы трансформатора изменяется его температура, следовательно, изменяется уровень масла, вследствие чего воздух или засасывается в расширитель из атмосферы или вытесняется в атмосферу. Расширитель представляет собой сосуд из листовой стали, устанавливаемый горизонтально над крышкой бака. Расширитель соединяется с баком. Установка расширителя позволяет уменьшить открытую поверхность масла, соприкасающуюся с воздухом, ограничив его окисление. Расширитель снабжается маслоуказательным стеклом или стрелочным указателем контроля уровня масла.

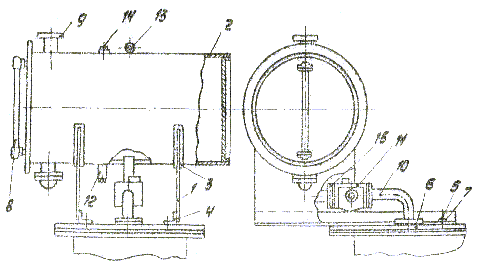

Крепление расширителя диаметром 470 мм изобразим на рисунке 14.
Рисунок 14 – Крепление расширителя.
Здесь: 1 – пластины опорные; 2 – стенка расширителя; 3 – пояса, усиливающие стенку расширителя; 4 – угольники крепящие, приваренные к опорным пластинам; 5 – шпильки, приваренные к крышке бака; 6 – крышка бака; 7 – гайка; 8 – маслоуказатель трубчатый; 9 – воздухосушитель встроенный10 – трубопровод, соединяющий расширитель с крышкой бака; 11 – реле газовое; 12 – грязевик; 13 – кольцо для подъёма расширителя; 14 – пробка; 15 – кран плоский
Воздухосушитель
Предназначен для очистки от влаги и промышленных загрязнений воздуха, поступающего в трансформатор. Для трансформатора мощностью SН=1600 кВ·А применяется выносной воздухоочиститель, который представляет собой цилиндр, наполненный селикогелием для осушения воздуха.
Термосифонный фильтр
Для увеличения срока службы трансформаторного масла на трансформаторах устанавливаются термосифонные фильтры. Тип фильтра выбирается в зависимости от массы масла трансформатора.
Газовое реле
Необходимо для своевременного обнаружения внутренних повреждений, приводящих к местному нагреву отдельных деталей и выделению газов. Газовое реле устанавливается в патрубке между крышкой масла и расширителем. При повреждении происходят разложение масла, органической изоляции и выделение газа, который поднимается вверх, к крышке трансформатора, попадает в маслопровод расширителя и далее в корпус газового реле. Газ вытесняет оттуда масло, и сигнальный поплавок замыкает цепь сигнализации.
Выхлопная труба
Предохраняет бак трансформатора от деформаций при очень сильных взрывоопасных выделениях газов. Устанавливается на трансформаторах с мощностью 1000 кВ·А и выше. Выхлопная труба состоит из длинного стального цилиндра, из листовой стали толщиной 0,0015м, нижним основанием прикреплённая к крышке бака трансформатора. Верхний конец трубы закрыт мембраной, которая должна быть выше расширителя. Труба устанавливается под наклоном и верхний конец её несколько опускают.
Термометр
Трансформаторы мощностью 1000 кВ·А и выше снабжаются дистанционным сигнальным манометрическим термометром типа ТС-100. Его корпус со шкалой и указательной стрелкой для удобства отсчетов размещается на стенке бака на высоте 1,5 м от уровня пола (грунта). Термометр снабжается двумя сигнальными контактами.
Прочие вспомогательные устройства
Для отбора масла в нижней части бака устанавливается пробка, позволяющая регулировать струю масла. В днище всех масляных трансформаторах устанавливается пробка, необходимая для спуска грязи, влаги и остатков масла после слива его через нижний кран. Для передвижения по рельсам трансформаторы мощностью 4000 кВ·А снабжаются поворотными каретками.
ВЫВОД.

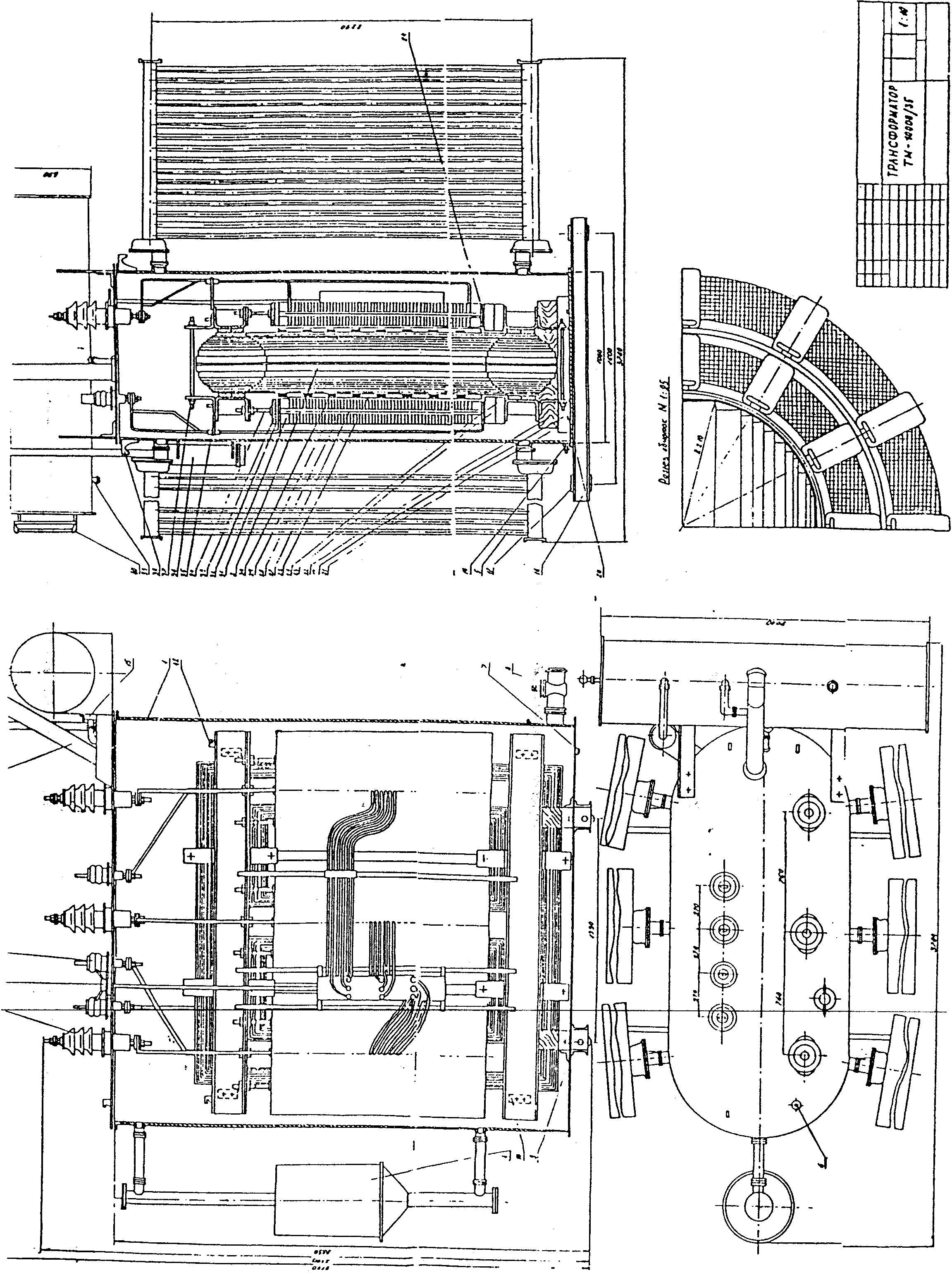

В данном курсовом проекте был изучен метод расчета трансформатора с номинальной мощностью 1600 кВт. В результате выполнения курсового проекта на основе существующих методик были определены главные геометрические размеры проектируемого трансформатора, а также был проведён расчёт обмоток, были рассчитаны параметры короткого замыкания и холостого хода данного трансформатора. Расчётные параметры получились приблизительно равны заданным; разница между ними лежит в допустимых пределах. На основании проведённого расчёта была составлена электрическая схема замещения трансформатора и определены её параметры. Затем описали конструкцию трансформатора.
Полученные параметры позволяют утверждать, что при эксплуатации данный трансформатор будет подчиняться установленным требованиям и обеспечивать экономичное и качественное электроснабжение потребителя. Это позволяет считать проект успешным и рекомендовать рассматриваемый трансформатор к серийному производству.
СПИСОК ЛИТЕРАТУРЫ
Монюшко Н. Д., Cигалов Э. А, Важенин А. С. Расчёт трансформаторов: Учебное пособие по курсу «Электрические машины» для студентов-заочников. – Челябинск: ЧПИ, 1986. – 86 с.
Монюшко Н. Д., Сигалов Э. А., Важенин А. С. Расчёт трансформаторов. Конструкция и тепловые расчёты: Учебное пособие для студентов-заочников. – Челябинск: ЧПИ, 1987. – 84 с.
3. Тихомиров П. М. Расчёт трансформаторов: Учебное пособие для вузов. – 5-е изд., перераб. И доп. – М.: Энергоатомиздат, 1986. – 528 с.: ил.
4 Стандарт предприятия. Курсовое и дипломное проектирование. Общие требования к оформлению СТП ЮУрГУ 04-2001/Составители: Сырейщикова Н. В., Гузеев В. И. Сурков И. В., Винокурова Л. В., – Челябинск: ЮУрГУ, 2001. – 49 с.
