1 ОПРЕДЕЛЕНИЕ ГЛАВНЫХ ГЕОМЕТРИЧЕСКИХ

ПАРАМЕТРОВ ТРАНСФОРМАТОРА

1.1 Линейные и фазные токи и напряжения обмоток ВН и НН

Линейные токи обмоток НН и ВН:

, (1)

, (2)

где SH – полная мощность трансформатора, кВ·А;

UHH и UBH – напряжения на обмотках НН и ВН, кВ.

(А),

(А).

Фазные токи и напряжения обмоток, при соединении обмотки в «звезду»:

, (3)

, (4)

Фазные токи и напряжения обмоток, при соединении обмотки в «треугольник»:

, (5)

, (6)

Для обмотки НН:

(кВ),

(А),

Для обмотки ВН:

(кВ),

(А).

1.2 Испытательные напряжения обмоток

Для надежной работы трансформатора его изоляция испытывается в соответствии с ожидаемыми перенапряжениями, величина которых полностью определяется характеристиками защищающих его вентильных разрядников. Величина испытательного напряжения зависит от типа трансформаторов и от класса напряжения, под которым понимают номинальное (линейно) напряжение обмотки. Из таблицы 2.1 /1/ выбираем испытательные напряжения (таблица 1)

Таблица 1 - Испытательные напряжения в киловольтах

Обмотка НН

Обмотка ВН

Класс напряжения

Наибольшее рабочее напряжение

Испытательное напряжение

3

3,6

18

35

40,5

85

По испытательным напряжениям находят изоляционные промежутки между обмотками, между обмотками и другими токоведущими частями и между обмотками и заземленными деталями трансформатора.

1.3 Активная и реактивная составляющие напряжения КЗ

Активная UКА и реактивная UKR составляющие напряжения короткого замыкания в процентах могут быть определены по формулам:

, (7)

, (8)

где РК – потери короткого замыкания, кВт.

%,

%.

2 Расчет главных размеров трансформатора

Г лавными размерами трансформатора являются диаметр стержня d – диаметр окружности, описанной вокруг ступенчатого стержня (рисунок 1), осевой размер (высота) обмоток НН и ВН и средний диаметр витка двух обмоток или диаметр осевого канала между обмотками d12,радиальные размеры обмоток а1 и а2 и осевой канал между ними а12.

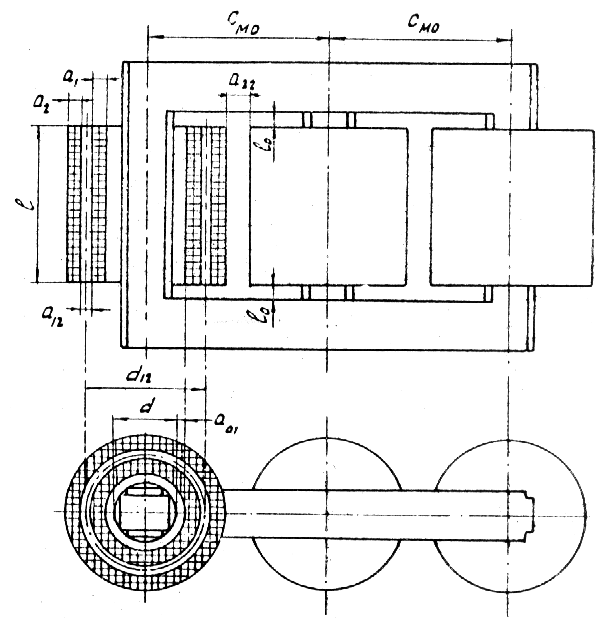

Рисунок 1 - Главные геометрические размеры трансформатора

Главные размеры с учетом допустимых изоляционных расстояний между обмотками (а12; а22) и от обмоток до заземленных частей (а01; l0) позволяют найти остальные размеры, определяющие форму и объем магнитной системы и обмоток: высоту стержня lC, расстояние между осями СМ0.

2.1 Выбор схемы и конструкции магнитопровода

В данном трансформаторе при SH = 1600 кВА применена схема шихтовки магнитопровода с прямыми стыками на средней фазе (рисунок 2).

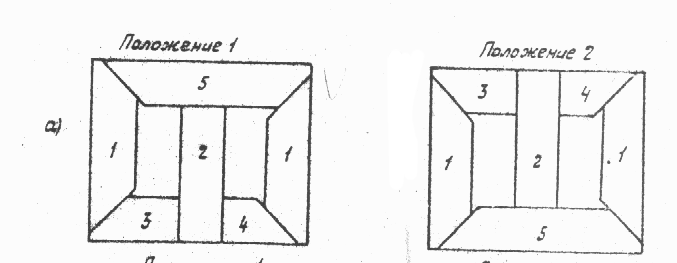

Рисунок 2 - Схема шихтовки магнитопровода

Поперечное сечение стержня магнитопровода представляет собой ступенчатую фигуру, число ступеней которой зависит от мощности трансформатора. Из таблицы 2.2 /1/ выбираем число ступеней и коэффициент заполнения площади круга ККР, который определяет отношение площади ступенчатой фигуры стержня в сечении к площади круга диаметром d с учетом охлаждающих каналов в сечении стержня.

Число ступеней: 7

ККР = 0,9

Ориентировочный диаметр стержня d = 0,29 (м).

Коэффициент заполнения КЗ учитывает наличие изоляции между листами магнитопровода.

Принимаем: КЗ = 0,96

Общий коэффициент заполнения сталью площади круга КС определяется по следующей формуле:

, (9)

.

Активная площадь сечения стали ярма ПЯ выбирается несколько больше активной площади сечения стержня ПС. Коэффициент усиления ярма КЯ зависит от способа прессовки ярма и формы его сечения. Выбираем КЯ из таблицы 2.4 /1/.

, (10)

КЯ = 1,019.

Прессовка ярма: балками, стянутыми полубандажами.

Число ступеней ярма: 5.

2.2 Выбор и определение индукций в стержне и ярме магнитопровода

Рекомендуемые значения индукции ВС в стержнях масляных трансформаторов зависят от мощности трансформатора и выбираются из таблицы 2.5 /1/

При мощности SH = 1600 кВ·А выбираем ВС = 1,55 (Тл).

После выбора индукции в стержне можно определить индукцию в ярме по следующей формуле:

, (11)

(Тл).

2.3 Выбор конструкции и определение размеров основных изоляционных промежутков главной изоляции обмоток

Н а рисунке 3 изображена конструкция главной изоляции обмоток масляных трансформаторов классов напряжения от 1 до 35 кВ.

Рисунок 3 - Главная изоляция обмотки ВН

lЦ1 и lЦ2 – выступы цилиндров (из электроизоляционного картона) за высоту обмоток НН и ВН; Ш – толщина шайб и подкладок из электроизоляционного картона, устанавливаемых при испытательном напряжении 85 кВ; 01 и 12 – толщина изолирующих цилиндров между обмоткой НН и стержнем и между обмотками НН и ВН; 22 – толщина междуфазной перегородки (между обмотками ВН разных фаз), выполненной из электроизоляционного картона.

Минимально допустимые изоляционные расстояния от обмотки до стержня и ярма, между обмотками, а также главные размеры изоляционных деталей с учетом конструктивных требований и производственных допусков в зависимости от мощности трансформатора для испытательных напряжений 585 кВ приведени в таблице 2 (из таблицы 2.6 /1/) для обмоток НН и в таблицу 3 (из таблицы 2.7 /1/) для обмоток ВН.

Таблица 2 - Минимальные изоляционные расстояния обмоток НН в метрах

SH, кВ·А

UИСП, кВ

НН от ярма

l01

НН от стержня

01

аЦ1

а01

lЦ1

1600

18

0,075

0,004

0,006

0,015

0,025

Таблица 3 - Минимальные изоляционные расстояния обмоток ВН в метрах

SH, кВ·А

UИСП, кВ

ВН от ярма

м-ду ВН и НН

выступы цилиндра, lЦ2

м-ду ВН и ВН

l01

Ш

а12

12

а22

22

1600

85

0,075

0,002

0,027

0,005

0,05

0,03

0,003

Примечание:

(м),

(м),

(м),

где и - расстояние от верхнего и нижнего ярма соответственно.

2.4 Выбор коэффициента  и определение главных размеров трансформатора: диаметра стержня и высоты обмотки

Принимаем  = 2,3.

После выбора  приступаем к определению ориентировочного значения диаметра стержня:

, (12)

где - мощность обмоток одного стержня трансформатора, В·А,

, (13)

с - число активных (несущих обмотки) стержней т-ра (с = m = 3);

КР - коэффициент приведения идеального поля рассеяния к реальному полю;

Принимаем: КР  0,95.

аР - ширина приведенного канала рассеяния трансформатора,

. (14)

При определении главных размеров трансформатора можно считать:

. (15)

где К - коэффициент, зависящий от мощности трансформатора, напряжения обмотки ВН (таблица 2.12 /1/).

Принимаем К = 0,00118.

Рассчитываем:

(В·А),

(м),

ар = 0,027 + 0,032 = 0,059 (м),

(м).

Рассчитанный диаметр d стержня округляем до ближайшего нормализованного диаметра dH и уточняем Н.

Принимаем dH = 0,3 (м).

Коэффициент Н уточняем по формуле:

, (16)

.

Второй главный размер трансформатора – средний диаметр канала между обмотками d12 – приближенно рассчитываем по формуле:

d12 = dH + 2·a01 + 2·a1 + a12, (17)

где а1 - радиальный размер обмотки НН

, (18)

Принимаем К = 1,4

а1 = 1,4·0,032 = 0,0448 (м),

d12 = 0,3 + 2·0,015 + 2·0,0448 + 0,027 = 0,4466 (м).

Третий главный размер трансформатора – высота обмотки l – определяется по формуле:

, (19)

(м).

3 РАСЧЕТ ОБМОТОК ТРАНСФОРМАТОРА

3.1 Выбор типа обмоток ВН и НН

Выбор типа обмоток трансформатора производится с учетом эксплуатационных и производственных требований, предъявляемых к трансформаторам. Предварительно следует определить ЭДС одного витка uB [B], среднюю плотность тока в обмотке СР [А/м2] и площадь сечения витка ПС2].

ЭДС витка:

, (20)

где ПС – площадь активного сечения стержня, т.е. чистое сечение стали, м2.

, (21)

где КЗ – коэффициент заполнения;

ПФС = 644,7·10-42) – площадь сечения фигуры стержня, выбирается из таблицы 3.1 /1/.

ПФЯ = 654,2·10-42) – площадь сечения фигуры ярма, выбирается из таблицы 3.1 /1/.

2),

(В).

Средняя плотность тока в обмотках определяется из условия получения заданных потерь короткого замыкания:

, (22)

где КД – коэффициент, определяющий долю электрических потерь в обмотке от потерь КЗ.

Из таблицы 3.2 /1/ выбираем КД = 0,91.

(А/м2).

Площади сечения витков обмоток НН и ВН:

, (23)

, (24)

2),

2).

С помощью таблицы 3.4 /1/ были выбраны следующие типы обмоток: обмотки ВН и НН – непрерывные катушечные из прямоугольного провода.

3.2 Расчет обмоток

3.2.1 Непрерывная катушечная обмотка

Обмотку наматывают на жесткий бумажно-бакелитовый цилиндр на рейках, образующих вертикальный канал вдоль внутренней поверхности обмотки. Количество и размеры реек определяются следующим образом: число реек выбирают в зависимости от мощности трансформатора (про SH = 1600 кВ·А – 8..10 реек). В каждой катушке несколько витков. Высота катушки, т.е. осевой размер провода b, определяется по рисунку 4. Плотность теплового потока для алюминиевых обмоток принимается равной 500..800 Вт/м2.

Параллельные провода в витке, число которых от 1 до 6, укладываются плашмя. Для выравнивания активных и индуктивных сопротивлений проводов витка при каждой перекладке делается одна общая транспозиция.

Непрерывная катушечная обмотка, как правило, не имеет паек, при этом переходы из одной катушки в другую выполняются с чередованием по наружной и по внутренней поверхностям обмотки. Достигается это за счет перекладывания всех нечетных (временных) катушек. Процесс намотки непрерывной катушечной обмотки показан на рисунке 5.

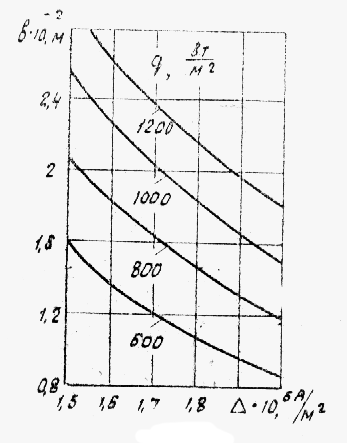

Рисунок 4 - График для определения размера провода b по заданным q и 

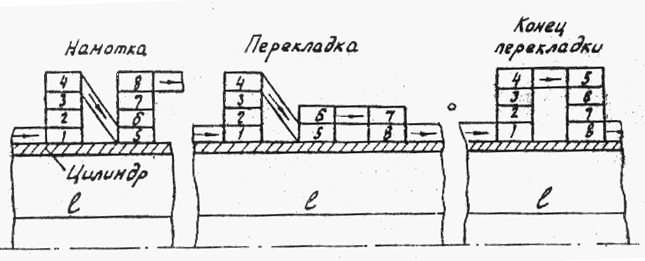

Рисунок 5 - Процесс намотки непрерывной катушечной обмотки

Число катушек непрерывной обмотки, за очень редким случаем, четное, при этом начало и конец обмотки располагают или снаружи, или оба внутри обмотки.

При нахождении массы обмоточного провода катушки обычно разбивают на две группы: в одной группе определяется возможное количество катушек с числом витков, равным целому числу витков в катушке плюс один виток, и другая группа будет представлять все оставшиеся катушки с целым числом витков в катушке. Для каждой из этих групп находят массы обмоточного провода, которые затем суммируют.

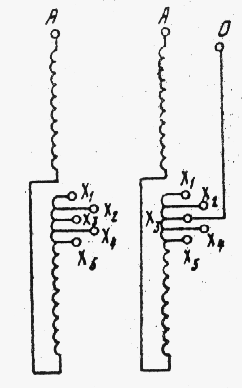

Витки, служащие для регулирования напряжения в обмотке ВН, должны располагаться в отдельных регулировочных катушках, при этом регулировочные ответвления должны выполняться на переходах между катушками, а не от средних витков катушки.

Если в регулировочных катушках число витков меньше, чем в основных, то эти катушки разгоняют до требуемого наружного диаметра, закладывая при намотке между проводами полосы из электрокартона.

3.2.2 Обмотка НН

Расчет обмотки начинают с определения числа витков:

, (25)

(витков),

округляем до W1 = 148 (витков).

Ориентировочная площадь сечения витка: 2).

По рисунку 4 определяем b = 9,3·10-3 (м).

Принимаем виток из нескольких параллельных витков: nПР1 = 3.

Площадь сечения одного провода витка рассчитываем по формуле:

, (26)

2),

принимаем 2).

По значениям и b согласно приложению I /1/ выбираем провод:

АПБ 25,83

Определяем возможное число катушек по высоте обмотки:

, (27)

где hK1 – осевой размер масляного охлаждающего канала между витками, м

hK1 = 0,005 (м),

,

округляем .

Распределяем основные витки по основным катушкам

, (28)

где - число витков в основных катушках.

Если взять и , то получим W = 160 витков вместо 148; 12 витков лишних. Значит в 12 катушках число витков будет на один виток меньше, т.е. 3 витка. Получаем следующее распределение витков по катушкам:

28 основных катушек по 4 витка = 112

12 основных катушки по 3 витка = 36

–––––

148

Полная площадь сечения витка:

2).

Уточняем плотность тока:

, (29)

(А/м2).

Уточняем осевой размер обмотки:

, (30)

где nРАЗ = 2 – число разгонов катушек НН;

hК.РАЗ = 0,015 (м) – высота канала в местах разгона;

КУ = 0,94 – коэффициент, учитывающий усадку междукатушечных прокладок.

(м).

Радиальный размер обмотки:

, (31)

(м).

Определение добавочных потерь в обмотках сводится к нахождению коэффициента увеличения основных электрических потерь обмотки:

, (32)

где n – число проводников обмотки в радиальном направлении:

, (33)

n = 4·3 = 12;

1 – коэффициент, характеризующий заполнение высоты обмотки проводниковым материалом:

, (34)

где m1 – число витков обмотки в осевом направлении:

m1 = nKAT1 = 40,

,

.

Плотность теплового потока:

, (35)

где К  0,75 – коэффициент закрытия обмотки.

(Вт/м2).

Внутренний диаметр обмотки:

, (36)

(м).

Наружный диаметр обмотки:

, (37)

(м).

Средний диаметр витка обмотки:

, (38)

(м).

3.2.3 Обмотка ВН

Ориентировочная площадь сечения витка: ПС = 11,68·10-62).

Площадь сечения параллельного провода: 2).

Плотность тока:

, (39)

(А/м2).

По сечению согласно приложения I /1/ подбираем провод:

АПБ 12,3

Определяем полное число катушек:

,

где hK2 – высота горизонтальных каналов, м,

hK1 = 0,006 (м),

,

округляем до nKAT2 = 46.

Рассчитываем число витков WH2, соответствующее номинальному напряжению UФ2:

, (40)

,

округляем: WH2 = 950.

Определяем число регулировочных витков WР на одну ступень регулирования напряжения. Если предел регулирования напряжения одной ступени 2,5 %, то:

, (41)

,

округляем: WР = 24.

Размещая все регулировочные витки в отдельных катушках, минимальное число которых равно 8 (nРЕГ = 8), находим число основных катушек:

nOCH2 = nKAT2 – nРЕГ, (42)

nOCH2 = 46 – 8 = 38.

Количество витков в этих катушках:

WОСН2 = WН2 – 2· WР, (43)

при двух ступенях регулирования напряжения вниз от средней ступени (-22,5%).

WОСН2 = 950 – 2·24 = 902.

Ориентировочное число витков в одной основной катушке:

, (44)

.

Определим полное число витков катушки:

,

,

округляем: W2 = 950.

Распределим основные витки по основным катушкам. Если взять nOCH2 = 38 и WКАТ2 = 24, то получим W = 912 вместо W = 902; 10 витков лишних. Значит в 10 катушках будет на один виток меньше, т.е. 23 витка. Получаем следующее распределение витков по катушкам:

28 основных катушек по 24 витка = 672

10 основных катушек по 23 витка = 230

8 основных катушки по 12 витка = 96

Всего 46 катушек и 998 витков.

Площадь сечения витка: 2).

Уточняем плотность тока:

, (А/м2).

Высота обмотки с каналами между всеми катушками:

, (45)

где КУ  0,94 – коэффициент, учитывающий усадку прокладок;

hK2 = 0,006

h = 0,008 – высота канала в месте разрыва обмотки, где размещаются катушки с регулировочными витками.

(м).

Принимаем а12 = 0,03 (м).

Определение добавочных потерь в обмотках сводится к нахождению коэффициента увеличения основных электрических потерь обмотки:

,

где n = 24;

(м) – радиальный размер обмотки,

, (46)

,

,

.

Плотность теплового потока определяется по формуле (35):

(Вт/м2).

Внутренний диаметр обмотки:

, (47)

(м).

Наружный диаметр обмотки:

, (48)

(м).

Средний диаметр витка обмотки:

, (49)

(м).

4 РАСЧЕТ ПАРАМЕТРОВ КОРОТКОГО ЗАМЫКАНИЯ

4.1 Определение потерь короткого замыкания

Потерями КЗ РК двухобмоточного трансформатора называются потери, имеющие место в трансформаторе при установлении в одной из обмоток тока, соответствующего номинальной мощности и замкнутой накоротко другой обмотке. Эти потери могут быть разделены на следующие составляющие:

  1. основные электрические потери в обмотках НН и ВН ­– РОСН1 и РОСН2;

  2. добавочные потери в обмотках, вызванные неравномерным распределением тока по сечению проводов – Р1 и Р2;

  3. потери в отводах – РОТВ1 и РОТВ2;

  4. потери в стенках бака и других металлических элементах конструкции трансформатора – РБ, вызванные полем рассеяния обмоток.

Таким образом:

, (50)

Основные электрические потери в обмотке НН:

, (51)

где - удельное сопротивление провода обмотки, Ом·м, при t = 750 C;

(Ом·м).

Основные электрические потери в обмотке НН:

, (52)

Определение добавочных потерь в обмотках сводится к нахождению коэффициента увеличения основных электрических потерь обмотки, который находится для каждой обмотки отдельно.

Потери в отводах определяются приближенно для каждой обмотки в зависимости от схемы соединения обмотки и при условии, что сечение отвода равно сечению витка самой обмотки.

При соединении обмотки в треугольник (НН):

, (53)

При соединении обмотки в звезду (ВН):

, (54)

Потери в стенке бака:

, (55)

где КБ = 3.

(Вт),

(Вт),

(Вт),

(Вт),

(Вт).

Примем К1 = К1 = 1,05.

Полные потери короткого замыкания:

(Вт)

Расчетные значения потерь короткого замыкания отклоняются от заданных на 4,42%.

4.2 Определение напряжения короткого замыкания

Напряжение короткого замыкания определяет падение напряжения в обмотках трансформатора, его внешнюю характеристику и токи короткого замыкания, ударный и установившийся.

Напряжение КЗ, % определяют через его составляющие:

, (56)

где UKA – активная составляющая напряжения КЗ,

, (57)

%;

UKR – реактивная составляющая напряжения КЗ,

; (56)

хК – индуктивное сопротивление обмоток трансформатора, обусловленное полями рассеяния и приведенное, например, к обмотке НН, Ом,

; (58)

аР – ширина приведенного канала рассеяния, вычисляется по ф-ле (14),

(м);

Уточняем значения :

, (59)

Уточняем d12 и КР по формулам (17) и (46) соответственно:

d12 = 0,3 + 2·0,015 + 2·0,04 + 0,03 = 0,44 (м),

,

.

Необходимость регулирования напряжения на стороне обмотки ВН путем переключения числа витков этой обмотки приводит к тому, что в регулировочных витках ток не протекает. Это приводит к появлению дополнительного поперечного поля рассеяния, которое увеличивает индуктивное сопротивление обмотки в Кq раз. Чаще всего регулировочные витки располагают в середине высоты обмотки при равенстве обмоток.

Схема выполнения ответвлений в обмотке ВН при регулировании напряжения без возбуждения представлена на рисунке 6.

Р исунок 6 - Схема регулирования напряжения

, (60)

, (61)

(м),

.

(Ом),

%,

%.

Расчетные значения UK отличается от заданной UK на -0,62 %.

При определении массы трансформатора возникает необходимость в расчете массы металла обмоток и отводов.

Масса металла обмоток:

, (62)

где масса металла обмоток НН

; (63)

масса металла обмоток ВН

; (64)

1 и 2 – плотности металла обмоток НН и ВН,

1 = 2 = 2700 (кг/м2).

(кг),

(кг),

(кг).

Приближенно массу металла отводов можно найти по формуле:

, (65)

где сечения отводов приняты равными сечениям витков, длина проводов отводов принимается:

при соединении обмоток в треугольник (НН):

, (66)

(м),

при соединении обмоток в звезду (ВН):

, (67)

(м),

(кг).

4.3 Определение механических сил в обмотках при внезапном КЗ

В начальный момент внезапного короткого замыкания в обмотках трансформатора возникают значительные механические силы, которые могут разрушить обмотки. Эти силы появляются в результате взаимодействия тока в обмотке с магнитным потоком рассеяния обмоток. Наличие радиальной составляющей поля рассеяния вызывает появление сил FP (рисунок 7), радиально направленных.

Р исунок 7 - Продольное и поперечное поля рассеяния

Радиальная сила:

, (68)

где iKM1 – ударный ток короткого замыкания для обмотки НН,

, (69)

, (70)

,

(А).

(кН).

Напряжение на разрыв в обмотке НН от радиальных сил:

, (71)

(Па).

Напряжение на разрыв в обмотке НН от радиальных сил:

, (72)

(Па).

5 ОПРЕДЕЛЕНИЕ ПОТЕРЬ И ТОКА ХОЛОСТОГО ХОДА ТР-РА

5.1 Определение размеров магнитной системы

После проверки и корректировки потерь и напряжения КЗ определяется окончательные размеры пакетов стержней и ярма, их активного сечения, высоты стержня, размеры ярм и масса стали стержней и ярм.

Поперечное сечение стержня для диаметра dH = 0,30 м представлено на рисунке 8. Размеры пластин взяты из приложения III /1/.

Р исунок 8 - Сечение стержня и ярма для стержня dH = 0,30 м:

1- прессующая (сцепляющая) пластина; 2 – крайняя ступень ярма.

Основные размеры и масса активной стали плоской магнитной системы определяются в следующем порядке.

Длина стержня:

, (73)

где и взяты из пункта 2.3;

(м).

Масса стали стержней:

, (74)

где – масса стали стержней в пределах окна магнитной системы,

; (75)

с – число стержней;

С – плотность электротехнической стали, С = 7650 кг/м2;

– масса стали в местах стыка пакета стержня и ярма,

; (76)

а – ширина наибольшего пакета ярма, опр-ся из таблицы 5.1 /1/,

а = 0,295 (м);

mУ – масса стали одного угла, опр-ся из таблицы 5.1 /1/,

mУ = 118,5 (кг).

(кг),

(кг),

(кг).

Масса стали ярм:

, (77)

где – масса стали частей ярм, заключенных между осями крайних стержней,

; (75)

СМО – расстояние между осями соседних стержней;

; (76)

– внешний диаметр обмотки ВН;

а22 – расстояние между обмотками ВН соседних стержней;

– масса стали в частях ярм, которые находятся за пределами 2·СМО

; (77)

(кг),

(м),

(кг),

(кг).

Полная масса стали плоской магнитной системы:

, (78)

(кг).

5.2 Расчет потерь холостого хода трансформатора

Потери холостого хода трансформатора P0 , в основном представлены магнитными потерями в магнитопроводе трансформатора. С достаточной степенью точности эти потери для трёхфазного трансформатора рассчитываются по формуле:

, (79)

где kпд – коэффициент, учитывающий ряд технологических факторов, для пластин с отжигом,

КПД = 1,08;

РС и РЯ – удельные потери в стержне и ярме зависят от марки стали и от индукции в стержне ВС и ярме ВЯ, Выбираются из таблицы 5.2 /1/.

Уточенное значение индукции в стержне ВС:

, (80)

(Тл).

Уточенное значение индукции в стержне ВЯ:

, (81)

(Тл).

Принимаем РС = 1,2; РЯ = 1,2.

Коэффициент КУП учитывает потери в углах магнитной системы и зависит от числа косых и прямых стыков в магнитной системе, определяется по таблице 5.3 /1/.

КУП = 8,92.

(Вт).

Расчетное значение потерь холостого хода не должно отклоняться от заданного РО = 3650 Вт более чем на +7,5%.

Проверка: ,

Так как –4,42% < +7,5%, то расчет поведен верно.

5.3 Определение тока холостого хода трансформатора

При расчете токи холостого хода трансформатора определяют его активную составляющую iОА и реактивную составляющую iOR и выражают их в процентах от номинального тока. Тогда ток холостого хода:

, (82)

Определим активную составляющую тока ХХ:

, (83)

%.

Определим реактивную составляющую тока ХХ:

, (83)

где Q0 – полная намагничивающая мощность трансформатора, В·А.

Для плоской трехстержневой магнитной системы трансформатора современной конструкции, изготовленной из холоднокатаной стали, намагничивающая мощность может быть рассчитана по формуле:

, (84)

где КТЯ – коэффициент, учитывающий форму ярма, КТЯ = 1;

КТШ – коэффициент, учитывающий расшихтовку и зашихтовку верхнего ярма при сборке, КТШ = 1,03;

КТП – коэффициент, учитывающий прессовку стержней и ярм при сборке остова, КТП = 1,1;

КТЗ – коэффициент, учитывающий срезку заусенцев при отжиге, КТЗ = 1,6;

КТР – коэффициент, учитывающий резку пластин, при отжиге КТР = 1;

КУП – коэффициент, учитывающий увеличение намагничивающей мощности в углах магнитной системы, определяется из таблицы 5.4 /1/, КУП = 24;

qC и qЯ – удельные намагничивающие мощности для стали стержней и ярм, находится по таблице 5.5 /1/ в зависимости от ВС и ВЯ, В·А/м2, qC = 2,31, qЯ = 2,31;

qЗ.КОС – удельная намагничивающая мощность для зазора в косом стыке, зависит от ВЗ.КОС и определяется из таблицы 5.6 /1/,

, (85)

(Тл),

qЗ.КОС = 1100 (В·А/кг);

qЗ.ПР – удельная намагничивающая мощность для зазора в прямом стыке, зависит от ВС и определяется из таблицы 5.6 /1/,

qЗ.ПР = 24700 (В·А/кг);

ПКОС – площадь сечения зазора косого стыка,

, (86)

2);

ППР – площадь сечения зазора прямого стыка,

ППР =0,06447 (м2).

(кВ·А),

%,

%.

Расчетное значение тока холостого хода не должно отклоняться от заданного iО = 1,5 Вт более чем на +15%.

Проверка: ,

Так как 6% < +15%, то расчет поведен верно.

5.4 ЭЛЕКТРИЧЕСКАЯ СХЕМА ЗАМЕЩЕНИЯ ТРАНСФОРМАТОРА И ОПРЕДЕЛЕНИЕ ЕЕ ПАРАМЕТРОВ

Электрическая схема замещения трансформатора показана на рисунке 9.

Параметры короткого замыкания трансформатора:

, (87)

(Ом);

, (88)

(Ом);

, (89)

(Ом).

Тогда можно определить параметры рабочего контура схемы замещения трансформатора:

, (90)

(Ом);

, (91)

(Ом).

Параметры холостого хода трансформатора:

, (92)

(Ом);

, (93)

(Ом);

, (94)

(Ом).

Тогда параметры намагничивающего контура схемы замещения:

, (95)

(Ом);

, (96)

(Ом).

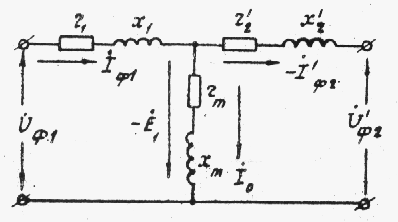

Р исунок 9 - Т-образная схема замещения двухобмоточного тр-ра
