Электростартерная система пуска
4.1 Цель работы: изучить систему пуска двигателя; классификацию стартеров и принцип работы.
4.2 Теоретическая часть
4.2.1 Пуск двигателя
Для пуска двигателя надо привести во вращение его коленчатый вал. При этом необходимо преодолеть сопротивление трения деталей двигателя, сопротивление сжимаемого в цилиндрах воздуха (дизельные двигатели) или горючей смеси (карбюраторные двигатели). Надежный пуск двигателя происходит при определенной минимальной частоте вращения коленчатого вала: для карбюраторного двигателя это 40-60 об/мин, для дизельного от 150 до 300 об/мин.
Запустить двигатель автомобиля можно различными способами: вручную (вращая рукоятку, вставленную в храповик носка коленчатого вала), с использованием инерции движущегося автомобиля, с помощью вспомогательного двигателя, сжатого воздуха, электромотора.
Пуск двигателей легковых автомобилей осуществляется с помощью спе-циальной электрической системы, состоящей из источника энергии (мощной аккумуляторной батареи) и электродвигателя (стартера) [11].
4.2.2 Классификация и устройство стартеров
В зависимости от места применения стартеры подразделяют на группы: для легковых автомобилей, для грузового автотранспорта и прочей техники. Классификация стартеров по конструктивным особенностям весьма разнообразна. Электростартеры отличаются по способу возбуждения электродвигателя, конструкции коллектора, типу механизма привода, степени защиты от проникновения посторонних тел и воды, а также по способу крепления на двигателе.
По типу и принципу работы механизма привода можно выделить следующие основные группы стартеров - с принудительным механическим или электромеханическим вводом шестерни в зацепление и выводом из зацепления с зубчатым венцом маховика, с принудительным электромеханическим вводом шестерни в зацепление с зубчатым венцом маховика и ее автоматическим выводом из зацепления после пуска двигателя (комбинированный привод).
На автомобилях используют электростартеры с принудительным электромеханическим включением шестерни привода. Для предотвращения разноса якоря после пуска двигателя в электростартеры устанавливают роликовые, храповичные и храповично-фрикционные муфты свободного хода.
Устройство стартера. Стартер состоит из корпуса с полюсами и обмотки возбуждения, якоря, щёток дистанционного привода, состоящего из реле включения, тяговое реле, рычага привода с вилкой и шестерни привода, вал якоря - вращается в бронзовых втулках, в его пазы уложены несколько секций обмотки из толстой медной ленты. Концы лент каждой секции присоединены к пластинам коллектора, к которому пружинами прижаты щётки, две которые присоединены к массе, а две другие - с концом обмотки возбуждения, а другой конец обмотки возбуждения к зажиму тягового реле.
Тяговое реле состоит из сердечника с втягивающей и удерживающей обмоткой и подвижного сердечника, соединённого с рычагом шестерни привода (рисунок 4.1).
Муфта свободного хода состоит из ведущей обоймы, перемещающей на шлицах вала, и ведомой обоймы шестерней и четырьмя клинообразными выемками. В клинообразных выемках помещены ролики с пружинами, вращения ведущей обоймы вызывает перемещение роликов в узкую часть выемки и заклинивание ведомой обоймы на ведущей. А если вращать по ходу ведомую обойму относительно ведущей, то ролики перемещаются в более широкую часть выемок, и ведомая обойма будет свободно вращаться на ведущей обойме.

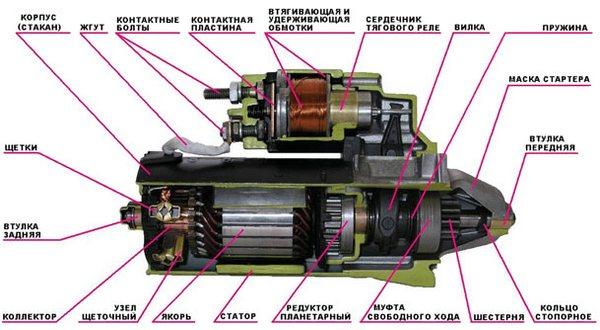

Рисунок 4.1 – Устройство автомобильного стартера
Принцип работы стартера заключается в следующем: при замыкании контактов замка зажигания по втягивающей обмотке тягового реле протекает ток, плунжер электромагнита втягивается и включается удерживающая обмотка электромагнита, плунжер (сердечник) электромагнита и соединенный с ним рычаг (вилка) перемещает шестерню бендикса. Одновременно плунжер (сердечник) давит на пластину, которая в момент ввода шестерни в зацепление с венцом маховика замыкает контакты. Ток через замкнутые контакты поступает в обмотку электродвигателя, и якорь начинает вращаться. После запуска двигателя водитель с помощью замка зажигания разрывает цепь обмотки электромагнита, под действием пружины размыкаются контакты электромагнита, и шестерня бендикса возвращается в исходное положение.
4.3 Порядок выполнения работы
4.3.1 Изучить самостоятельно теоретический материал по теме практической работы:
- назначение стартера;
- виды и устройство стартера;
- принцип работы.
4.3.2 По своему варианту (приложение 3) составить отчет согласно пункта 4.3.1, и ответ на вопрос по индивидуальному заданию (приложение 4).
4.4 Контрольные вопросы
4.4.1 При каких условиях осуществляется надежный пуск двигателя.
4.4.2 Классификация стартеров.
4.4.3 Какое устройство устанавливается для предотвращения разноса якоря после пуска двигателя?
4.4.4 Устройство и принцип работы стартера.
