Пневмооборудование

Использование сжатого воздуха

На троллейбусе используется энергия сжатого воздуха для привода в работу определенной группы аппаратов. Используемое давление 8 атм. Допустимый перепад – 1,5 атм. При этом перепаде (6,5-8,0 атм.) аппараты продолжают нормально работать.

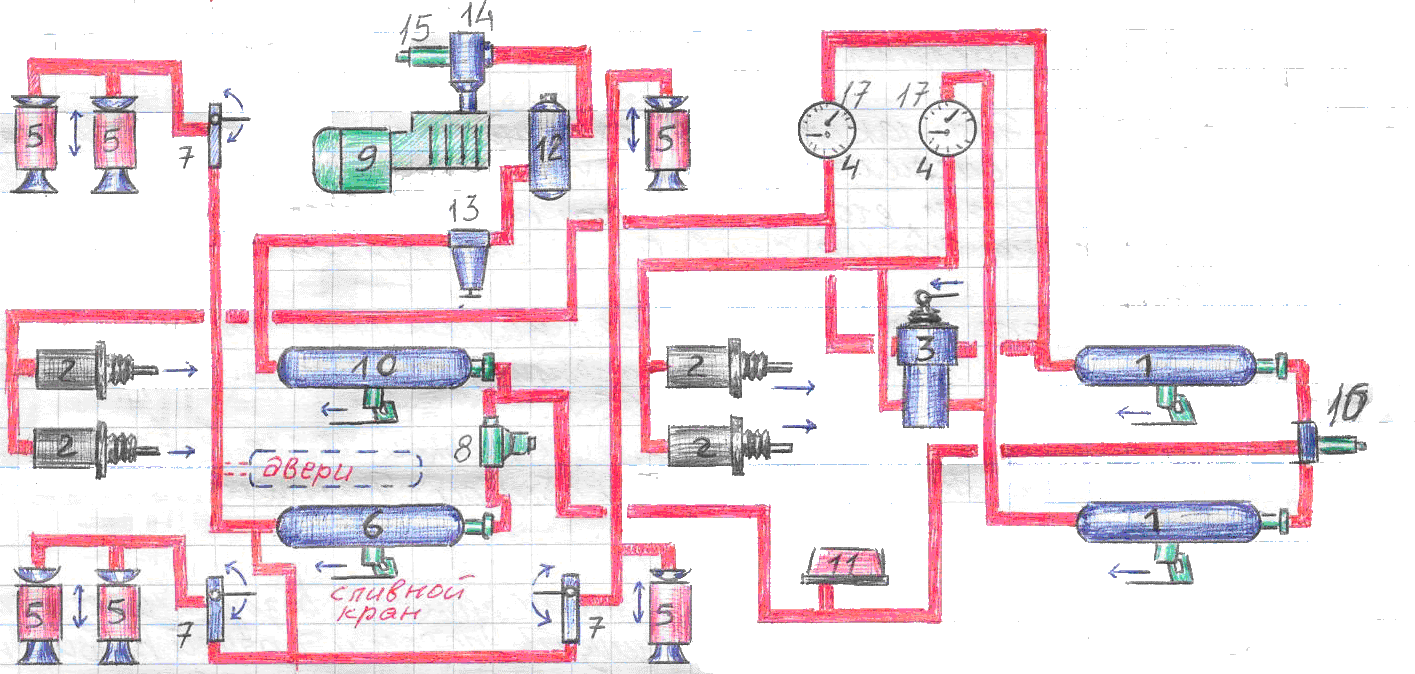

Аппараты, в зависимости от выполняемой функции, объединены в три системы:

I. Тормозная – для привода в действие колод.тормоза барабанного типа

1. Два тормозных резервуара

2. Четыре тормозных цилиндра

3. Камазовский тормозной кран

4. Нижние стрелки манометров

II. Вспомогательная – для поддержания кузова на одинаковом расстоянии от дороги (рабочая высота пневмоэлементов 290мм)

5. 6 пневмоэлементов

6. Вспомогательный резервуар (возможен и резервуар привода дверей)

7. Три регулятора уровня пола

8. Редуктор давления

III.Напорная (накопительная) – для сжатия, очистки и накопления воздуха

9. Двигатель-компрессор

10. Напорный (накопительный) резервуар (магистральный)

11. Регулятор давления (автомат компрессора)

12. Влагомаслоотделитель

13. Противозамораживатель

14. Обратный клапан

15. Предохранительный клапан

16. Буксирный клапан

17. Верхние стрелки манометров

-ВОЗДУХОПРОВОДЫ – стальные и медные трубки разного диаметра соединяют между собой аппараты пневмосистемы. К аппаратам, меняющим свое положение относительно шасси подведены резиновые шланги (регулятор давления, тормозные цилиндры, влагомаслоотделитель)

-РЕЗЕРВУАРЫ - для накопления, охлаждения сжатого воздуха и отдачи его по системам. При охлаждении в резервуарах скапливается конденсат, его необходимо периодически удалять через установленные на днище сливные краны при наличии давления в системе.

Представляют собой стальные цилиндрические емкости со сферическими днищами, которые внутри покрыты антикоррозийным покрытием.

Емкость одного резервуара 25л.

Новые резервуары испытываются заливкой масла, давлением – 13 атм.

Установлены: Два тормозных – под кабиной; два (три) остальных – под средней площадкой.

Уход:

1. После 1000 км пробега проверять наличие утечки воздуха через краны

2. Не реже 1 раза в год снимать, очищать паром и горячей водой внутри.

3. Производить внешний осмотр при эксплуатации постоянно

Влагомаслоотделитель

Служит для освобождения от влаги и масла воздуха, поступающего в систему.

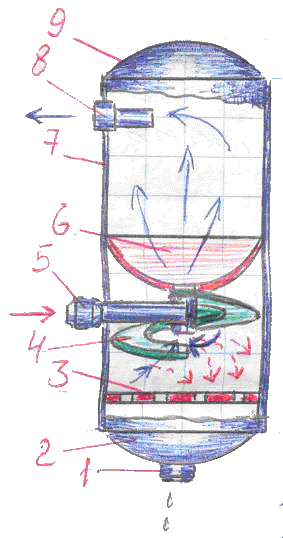

Cостоит из корпуса 7, имеющего верхнее и нижнее днище 2, 9. В корпус вмонтированы диффузор 6, решетка 3, входной патрубок 5, переходящий в направляющую спираль 4. Снизу установлен сливной кран.

1.Штуцер сливного крана

2. Днище

3. Решетка

4. Направляющая спираль

5. Входной патрубок

6. Диффузор

7. Выходной патрубок

8. Днище.

Работа: Сжатый воздух от компрессора поступает через входной патрубок 5 нижний отсек, там он расширяется, разгоняясь по спирали 4 . Тяжелые капли влаги и масла оседают на стенках и решетке 3, стекают в углубление нижнего днища 2. Затем воздух по диффузору поднимается вверх, оставляя на нем капли влаги и масла и через выходной патрубок 8 уходит в систему. Капли стекают по диффузору через решетку в нижнее днище и там накапливаются. Получившийся конденсат нужно периодически сливать через сливной кран, имеющий шаровый клапан и тягу.
