Димовий снаряд д-4

Димовий снаряд призначається для осліплення спостережувальних і командних пунктів, вогневих позицій і дільниць фронту противника.

Можуть застосовуватися для цілезазначення, сигналізації, пристрілки і визначення напрямку та швидкості віфу в районі цілей. Основною вимогою до димових снарядів являється могутність дії, його властивостями і максимальним використанням для ефективного димоутворення біля цілі.

Димові снаряди мають дальнобійну форму і

складаються з:

• оболонки;

• димоутворюючої речовини;

• запального стакана;

• розривного снаряда.

Оболонки димових снарядів можуть складатися з корпуса з пригвинченою головкою, що виготовляється з сталі або сталистого чавуну, і цільнокорпуоні, що можуть бути виготовляються тільки з сталі.

Внутрішня порожнина оболонки на 95-97% об'єму заповнюється димоутворюючою речовиною (переважно білий фосфор). Димові снаряди комплектуються готовими підривниками ударної дії (РГМ-2).

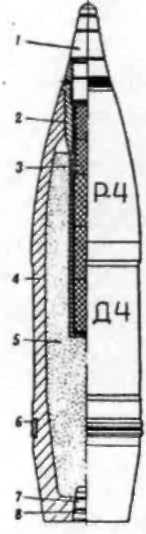

Рис.58.ДимовийснарядД4: 1—підрионикРГМ-2;2—запалювальний стакан.З— розривнийзаряд:4—корпус: 5—димоаиникаючарідина:6—ведучий поясок(залізо-керамічний); 7—герметичнапробка: 8—прокладка

При ударі снаряда в грунт спрацьовує підривник миттєвої дії, викликаючи детонацію розривного снаряда. Під дією детонації розривного снаряда корпус руйнується, вивільнена димоутворююча речовина (білий фосфор) подрібнюється і запалюється, утворюючи фосфорний: ангідрид і його сполуки з вологою повітря утворюють щільну хмару білого диму. Найбільш сприятливі умови стрільби димовими снарядами е: прохолодна сира погода, твердий фунт, густа рослинність, в районі задимлення вітер не більше 5 м/с. При швидкості вітру більше 8-10 м/с постановка димової завіси з допомогою артилерійських снарядів недоцільна.

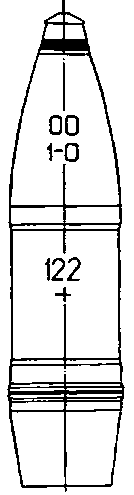

Кумулятивний снаряд бп-1

Призначається для стрільби прямою наводкою по танках і інших броньованих цілях, можуть застосовуватись для стрільби по вертикальних стінках міцних оборонних споруд. Особливістю кумулятивних снарядів є те, що пробиття броні вони здійснюють не за рахунок великої кінетичної енергії удару в броню, а за рахунок утворення і ефективного використання енергії вибухової речовини кумулятивного заряду її зосередження /кумуляції/ і забезпечення направленої дії о Основною вимогою до кумулятивних снарядів являються могутність бронебійної дії і висока купчастість бою.

По стабілізації в польоті кумулятивні снаряди підрозділяються на; обертові і необертові.

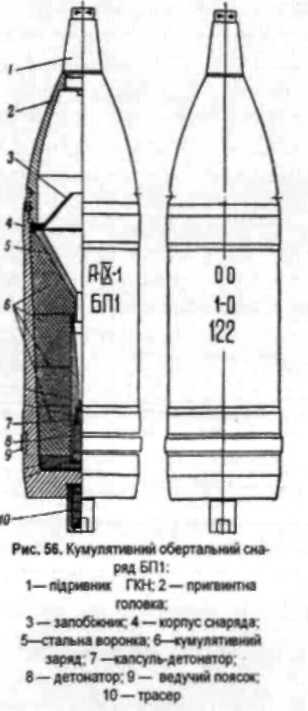

Обертові кумулятивні снаряди складаються з: корпуса з пригвинченою головкою, кумулятивного заряду і трасуючого пристроює. Корпус виготовляється зі сталі. В дно корпуса вгвинчується трасуючий пристрій. Пригвинтна головка, як правило, виготовляється зі сталі, у верхній частині має очко, під головкою підривник (ГКМ. ГПВ-3).

Кумулятивний заряд являється основною частиною снаряда, безпосередньо забезпечуючої ураження цілі. Він складається з розривного заряду, металічне облицювання, центральної трубки, капсули детонатора, з детонатором і запобіжного корпуса

Розривний заряд, що складається з пресованих шашок, флегматизованого гексогену шифру А-ІХ-І або іншого потужної вибухової речовини, у верхній частині має виїмку, забезпечуючу концентрацію енергії вибуху. Форма кумулятивної виїмки може бути різна.

Найбільш розповсюдженою формою являється конічна. По осі заряд має наскрізний отвір, з'єднуючий головний підривник з капсулем-детонатором, розміщеним в даній частині заряду.

Облицювання призначається для утворення металічного кумулятивного струму, виготовляється з маловутлецевої сталі або міді. Необертові кумулятивні снаряди застосовуються для стрільби із нарізних і гладкоствольних гармат, мають недальнобійну форму і складаються:

•

  корпуса з пригвинтною головкою;

• кумулятивного заряду;

• стабілізуючого пристрою з трасером.

Будова корпуса і кумулятивного заряду принципово не відрізняється від розглянутих обертових снарядів.

Обтюрація порохових газів забезпечується мідним пояском, розмішеним на плаваючому кільці.

При вистрілі мідний поясок, врізаючись в нарізи каналу ствола, разом з кільцем вільно прокручується відносно корпуса снаряда.

Стабілізуючий пристрій забезпечує стійкість снаряда в польоті і складається з:

- корпуса і пір'я, що розкривається при вильоті снаряда за дульний зріз. Розкриття пір'я проходить під дією відцентрової сили і сили опору повітря.

Дія кумулятивного снаряда складається з пробиття броні і вражаючої дії за бронею.

Пробиття броні здійснюється направленою дією енергії вибуху розривного заряду» При зустрічі кумулятивного снаряда з бронею спрацьовує підривник миттєвої дії. При цьому вибуховий імпульс від підривника по центральній трубці передається капсулеві-детонатору і детонатору, розміщеним в даній частині, кумулятивного заряду. Вибух детонатора викликав детонацію розривного заряду, що розповсюджується від дна кумулятивної виїмки. Одночасно з детонацією розривного заряду проходить руйнування головної частини снаряда і кумулятивна виїмка своєю основою наближається до броні. При підході фронту детонації до поверхні кумулятивної виїмки продукти детонації, володіючи великою енергією діють на металічне облицювання, різко стискуючи його. В результаті різкого стиснення метал починає текти, утворюючи кумулятивний струм, в якому зосереджується біля 10-20% металу облицювання.

В результаті великої швидкості обтиску металічний струм нагрівається до температури 200-600°С і зберігає всі властивості металу облицювання. Переміщуючись в напрямку броні з швидкістю в вершині до 10-15 км/с, кумулятивний струм, ударяючись в броню, створює на її поверхні питомий тиск до 2 000 000 кг/см" при ударі головна частина кумулятивного струму руйнується, руйнуючи броню і витискуючи її метал в сторону і назовні. Наступні частинки проникаючи далі в броню, забезпечують її пробиття.
