Мал.7. Розріз відлікового механізму виміру вертикальних кутів:
33 — шкала (бусольна, точна); 34 — черв'як; 35 — колесо черв'ячне; 36 — шкала (груба, вертикальної наведення); 42 - рукоятка; 49 — корпус; 65 — втулка; 66 — гвинт із потайною голівкою М2,5-6ех8.33.Л63.043; 67 — вологопоглинач.
Монокуляр змонтований у корпусі 49 (рис. 4) і являє собою зорову трубу восьмикратного збільшення. Оптична система монокуляра складається з лінзи 51 об'єктива, двох призм 48, сітки 47 і лінз 45 окуляра.
Лінза 51 об'єктива склеєна з двох лінз і завалькована в оправі 52. Оправа 52 кріпиться на різьбленні в тубусі 16. Тубус кріпиться до корпуса 49 гвинтами. Призми 48 притиснуті до корпуса 49 пружинами 50. Лінзи 45 окуляра складаються з двох лінз, кожна з яких, у свою чергу, склеєна з двох лінз — двоопуклої й опукло-вгнутої. Лінзи окуляра закріплені в оправі, що по різьбленню обертається в кришці 43. Лінзи 45 окуляра в оправі можна фокусувати, тобто встановлювати на різку видимість по оку спостерігача в межах ±6 діоптрій. Фокусування здійснюється обертанням оправи окуляра за діоптрійну шкалу 44, що прикріплена до оправи окуляра трьома стопорними гвинтами.
У кришці 43 закріплена оправа із сіткою 47. Сітка 47 розташована у фокальних площинах лінзи 51 об'єктива і лінз 45 окуляра і являє собою пласку паралельну скляну пластинку, на якій нанесені кутомірні шкали 68 (мал. 8) і дві далекомірні шкали — горизонтальна 69 і вертикальна 70. Загальна величина кутомірної шкали дорівнює 0-80, ціна одного розподілу дорівнює 0-05. Далекомірні шкали служать для виміру відстаней від 50 до 400 м за допомогою двометрової рейки (мал. 14). Далекомірні шкали оцифровані в метрах.
Вимірювані вертикальні кути відраховують по шкалі 36 (мал. 4) (грубі, вертикальні наведення) і шкалі 33 (точного, вертикального наведення). На шкалі 36 нанесено сім розподілів ціною 1-00 кожне, оцифрованих через 3-00 нагору і униз від нульового розподілу. Шкала 33 розділена по окружності на 100 розподілів ціною 0-01 кожне, оцифрованих
через 0-10 двома рядами цифр.
Штрихи
ділень і цифри шкал вертикального
наведення пофарбовані в червоний і
чорний кольори (мал. 20). Розподіли,
пофарбовані в червоний колір, служать
для відліку позитивних кутів місця, а
поділки, пофарбовані в чорний колір, —
для відліку негативних кутів місця.
У корпусі 49 (рис. 4) з боку лінзи 51 об'єктива установлений вологопоглинач 67 (рис. 7). Вологопоглинач призначений для поглинання вологи з порожнини корпуса 49. Вологопоглинач наповнений поглиначем вологи (силікагель-індикатор) синього кольору.
Кульовий рівень 17 (рис. 4) призначений для установки бусолі в горизонтальне положення. Він складається з корпуса і скляної ампули, наповненої спиртом.
Кульовий рівень закріплений на кронштейні 31 середньої частини бусолі.
На поверхні ампули нанесені дві кільцеві поділки, заповнені чорною фарбою, для установки пухирця рівня в нульове положення.
Примітка. Для бусолей, що працюють в умовах високих температур, ампула заповнюється сумішшю спирту з гліцерином, і на ній нанесені ризики, заповнені червоною фарбою.
Бусоль розроблена за кінематичною схемою (рис. 9), що складається з трьох черв'ячних передач: механізму наведення, відлікового механізму горизонтальних кутів і відлікового механізму вертикальних кутів.
Механізм наведення забезпечує орієнтування кронштейна 26 (усієї бусолі) по магнітному меридіані відносно нерухомо закріпленого наконечника 9. Грубе (попереднє) орієнтування бусолі по магнітному меридіані здійснюється натисканням на рукоятку 24, при цьому ексцентрик 58 виводить черв'яка 25 із зачеплення з зубами черв'ячного колеса 10. Після цього кронштейн 26 (усю бусоль), що вільно сидить на осі черв'ячного колеса 10, можна повернути на необхідний кут для грубого сполучення кінців магнітної стрілки 15 (рис. 4) з ризиками індексів 12. При відпусканні рукоятки 24 (рис. 9) поворотна пружина давить на ексцентрик 58 і вводить черв'яка 25 у зачеплення з черв'ячним колесом 10. Рукоятку 24 відпускати плавно. Орієнтування кронштейна 26 (точне) здійснюється обкатуванням черв'яка 25 при обертанні його рукояткою 21 навколо черв'ячного колеса 10. При сполучених кінцях магнітної стрілки 15 (рис. 4) з ризиками індексів 12 і при встановлених нульових відліках бусольних шкал 28 і 37 оптична вісь монокуляра рівнобіжна магнітному меридіанові Землі.
Відліковий механізм виміру горизонтальних кутів забезпечує поворот у горизонтальній площині середньої і верхньої частин бусолі на будь-який кут (360°) щодо орієнтованої по магнітному меридіані нижньої частини. Поворот середньої і верхньої частин бусолі здійснюється обкатуванням черв'яка 57 (рис. 9) навколо черв'ячного колеса 55 обертанням рукояток 29 і 38.

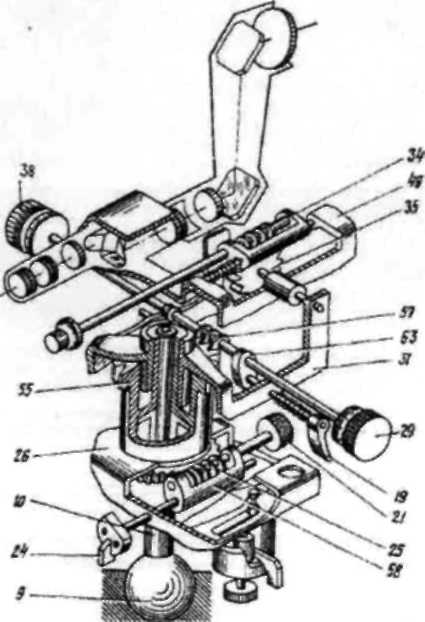

МАЛ. 9. КІНЕМАТИЧНА СХЕМА БУСОЛІ
9 - наконечник; 10 - колесо черв'ячне; 19 - рукоятка; 21 - рукоятка; 24 - рукоятка; 25 - черв'як; 26 - кронштейн (основа); 29 — рукоятка; 31 — кронштейн; 34 - черв'як; 35 - колесо черв'ячне; 38 - рукоятка: 49 - корпус; 55 - колесо черв'ячне; 57 — черв'як; 58 — ексцентрик; 63 - ексцентрик.
При повороті середньої і верхньої частин бусолі щодо орієнтованої нижньої частини знімається відлік по бусольних шкалах 28 (рис. 4) і 37 (визначаються магнітні азимути і дирекцій ні кути) і по кутомірних шкалах 27 і ЗО виміряються кути в горизонтальній площині. Ексцентрик 63 (рис. 9) забезпечує вивід черв'яка 57 із зачеплення з зубами черв'ячного колеса 55 у тих випадках, коли необхідно швидко повернути середню і верхню частини бусолі і грубо навести монокуляр на обраний предмет. Вивід черв'яка 57 із зачеплення з черв'ячним колесом 55 здійснюється натисканням на рукоятку 19, а введення — поворотною пружиною 64 (рис. 6). Рукоятку 19 відпускати плавно.
Виліковнії механізм виміру вертикальних кутів забезпечує поворот верхньої частини з монокуляром у вертикальній площині на кут ±3—00 щодо нижньої і середньої частин бусолі. Поворот верхньої частини з монокуляром у вертикальній площині здійснюється обкатуванням черв'яка 34 (рис. 9) навколо черв'ячного колеса 35 при обертанні рукоятки 42 (рис. 4) Черв'як 34 змонтований у корпусі 49 монокуляра. Виліковнії механізм виміру вертикальних кутів містить також ексцентрик і поворотну пружину, що забезпечують постійний підтиск черв'яка 34 (рис. 9) до черв'ячного колеса 35. Відлік вертикальних кутів визначається по шкалах 33 (рис. 4) і 36.
