2. Призначення і взаємодія складових частин.

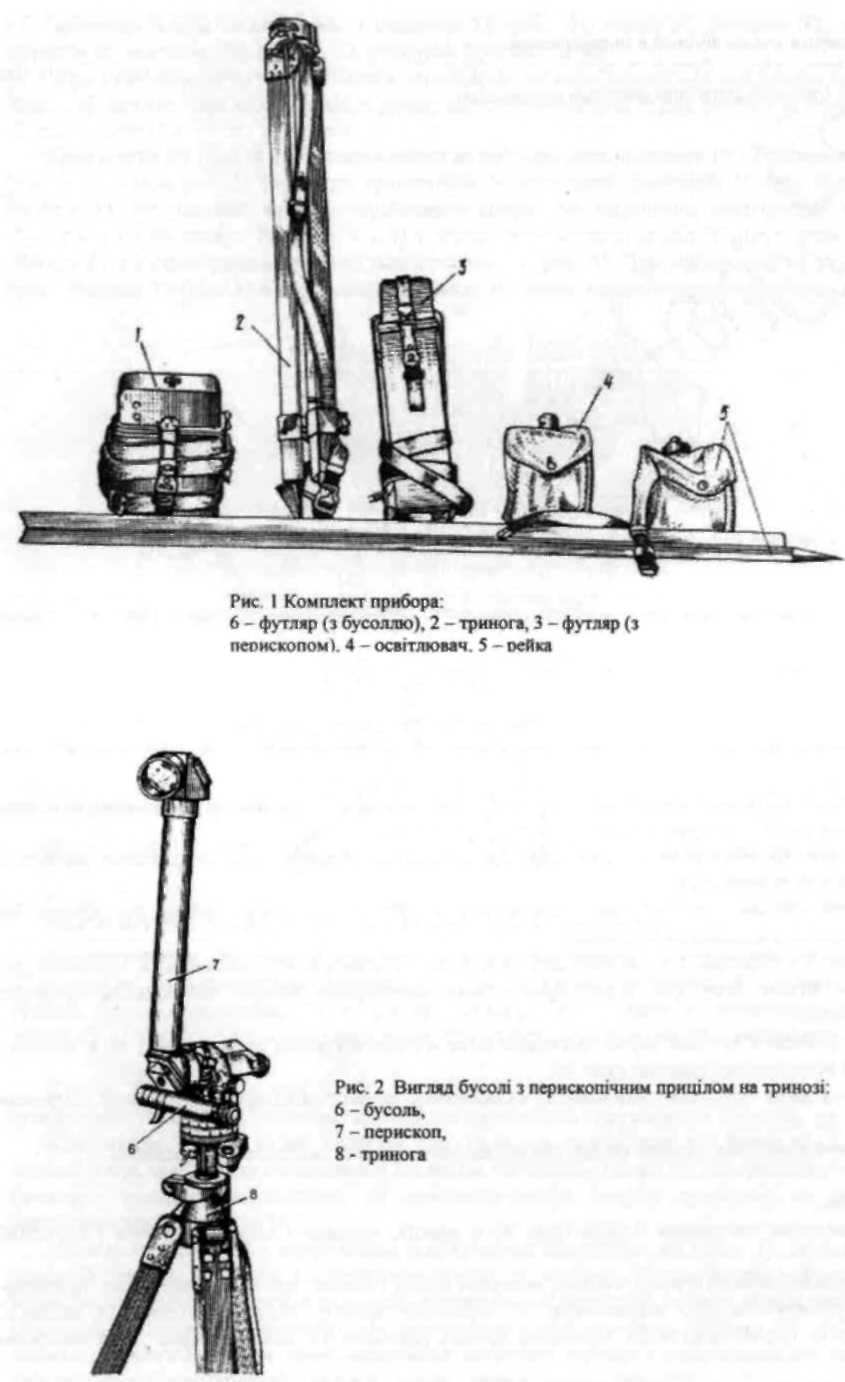

Бусоль 6 (рис. 2) призначена для виміру магнітних азимутів (бусолей), горизонтальних і вертикальних кутів, а також відстаней на місцевості методом далекоміра з зовнішньою базою по спеціальній двометровій рейці (рис. 14).

Тринога 8 (рис. 2) призначена для установки на ній бусолі 6.

Перископ 7 являє собою окрему оптичну насадку. Його застосовують для роботи з бусоллю через укриття. Перископ кріпиться на тубусі 10 (рис. 4) бусолі.

Освітлювач (рис. 13) призначений для робіт із приладом у нічний час і служить для підсвічування зовнішніх шкал, сітки і віхи бусолі.

Рейка (рис. 14) призначена для виміру відстаней до різних крапок на місцевості, вилучених не більше, ніж на 400 м, за допомогою вертикальних і горизонтальної далекомірних шкал сітки (рис. 8), при атом базою є двометрова рейка.

3.3 Оптична схема бусолі з перископом.

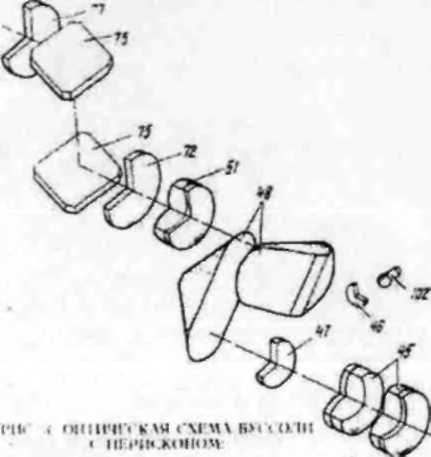

Оптична схема бусолі з перископом (рис. 3) складається з двох частин - оптичної системи бусолі й оптичної системи перископа.

45 - лінзи (окуляр), 46 - захисне скло, 47 - сітка, 48 - призми бр - 180', 51 - лінза (об'єктив), 72 - клин в оправі (захисне скло), 75 - дзеркало (верхнє та нижнє), 102 - лампа

Оптична система бусолі складається з лінзи 51 об'єктива, двох призм 48, сітки 47 і лінз 45 окуляра.

Лінза 51 об'єктива дає у своїй фокальній площині дійсне, зменшене і перевернуте в двох площинах на 180° зображення розглянутих предметів.

Призми 48 обертають зображення. Друга призма обертає верх зображення на низ, а перша ліворуч праворуч.

Таким чином, система, що складається з об'єктива і двох призм, дає пряме (не перевернуте) зображення предмета.

Лінзи 45 окуляра призначені для розглядання отриманого зображення предмета під великим кутом зору (як через лупу), тому спостерігач бачить зображення предмета збільшеним.

Для роботи в нічний час із приладом сітка 47 підсвічується лампою 102. Між сіткою і лампою встановлене захисне скло 46.

Оптична система перископа складається з двох дзеркал 75 і двох захисних стекол 72 і 77.

Оптична система перископа дає пряме (не перевернуте) зображення предмета.

4. Бусоль.

Основними частинами бусолі (рис. 4) є нижня, середня і верхня частини і кульовий рівень.

У нижню частину бусолі входять наступні вузли і деталі: механізм наведення, орієнтир-бусоль, кронштейн 26, наконечник 9, черв'ячне колесо 10, захисне скло 14, шкала 27 (кутомірна, груба), шкала 28 (бусольна, груба), рукоятка 41, сухар 53 (рис. 5) і черв'ячне колесо 55.

Механізм наведення складається з черв'яка 25, ексцентрика 58 і рукояток 21,24.

Орієнтир-бусоль складається з підстави 13 (рис. 4), голки 11, індексів 12, магнітної стрілки 15, накладки 20, планки 22, рукоятки 23 і важеля 40.

Черв'ячне колесо 10 (рис. 4 і 5) є підставою, на якій зібрані всі механізми бусолі. До нижньої частини черв'ячного колеса прикріплений наконечник 9 для установки і закріплення бусолі в чашці 84 (мал. 11) триноги.

Кронштейн 26 (рис. 4 і 5) установлений на осі черв'ячного колеса 10 і з'єднаний з ним за допомогою черв'яка 25. Зверху на кронштейні 26 закріплено гвинтами 54 (рис. 5) черв'ячне колесо 55. На нижній частині черв'ячного колеса 55 закріплена стопорними гвинтами бусольна, груба шкала 28 (рис. 4 і 5) і вільно встановлена шкала 27 (кутомірна, груба). Шкала 27 від провертання утримується сухарем 53 (рис. 5). При натисканні на рукоятку-41 (рис. 4) сухар 53 (рис. 5) відключається і шкалу 27 можна вільно повернути на будь-який кут.

Шкали 27 і 28 розділені на 60 розподілів з ціною розподілу 1-00. Парні розподіли оцифровані. На шкалі 27 нанесені крапки для визначення синусів кутів (рис. 22).

Кронштейн 26 (рис. 4) має приплив «У», на якому зверху нанесені букви «З» і «Ю», що відповідають північному і південному полюсам магнітної стрілки 15. До припливу «У» знизу гвинтами прикріплена підстава 13 орієнтира-бусолі, зверху припливу на різьбленні закріплені захисні стекла 14.

Магнітна стрілка 15 з корундовим підп'ятником спирається на голку 11, встановлену в середній частині підстави 13 орієнтира-бусолі. У підставі 13 закріплені індекси 12. На індексах 12 нанесені ризики, з якими сполучають кінці магнітної стрілки 15 при орієнтуванні бусолі по магнітному меридіані. На південному плечі магнітної стрілки 15 розташована планка 22 (вантажок) для зрівноважування магнітної стрілки в горизонтальній площині в залежності від географічної широти місця застосування приладу.

У похідному положенні, при загвинченій до упора рукоятці 23 і поверненому вправо важелі 40, магнітна стрілка 15 зорієнтована (притиснута до накладки 20).

Примітка. При роботі з бусоллю в південній півкулі Землі планку 22 перенести на північне плече магнітної стрілки 15.

Середня частина бусолі складається з кронштейна 31 (рис. 4), черв'ячного колеса 35, жорстко з'єднаного гвинтами з кронштейном 31, і відлікового механізму виміру горизонтальних кутів, що складає з рукояток 19 (рис. 4 і 6), 29 і 38, шкали 30 (кутомірної, точної), шкали 37 (бусольного, точної"), черв'яка 57 (рис. 6), пружин 62, 64 і ексцентрика 63.

Середня частина бусолі встановлена зверху на черв'ячне колесо 55 (рис. 5, 6) і з'єднана з ним за допомогою черв'яка 57. Від осьового переміщення середня частина утримується гвинтом 56 (рис. 5). На кронштейні 31 (рис. 4) прикріплений індекс 39 з ризиками, позначеними «У» і «Б».

Шкали ЗО (мал. 4 і 6), 37 розділені на 100 розподілів з ціною 0-01 кожне, оцифрованих через 0-10. Напрямок оцифровки і колір шкал ЗО. 37 погоджені з відповідними (кутомірними і бусольною, грубими) шкалами 27 (рис. 4), 28.

Риска „У", нанесена на ексцентрику 63 (рис. 6). призначена для сполучення з нею штрихів шкали ЗО (рис. 4 і 6); риска «Б», нанесена на рукоятці 19, служить для сполучення з нею штрихів шкали 37.

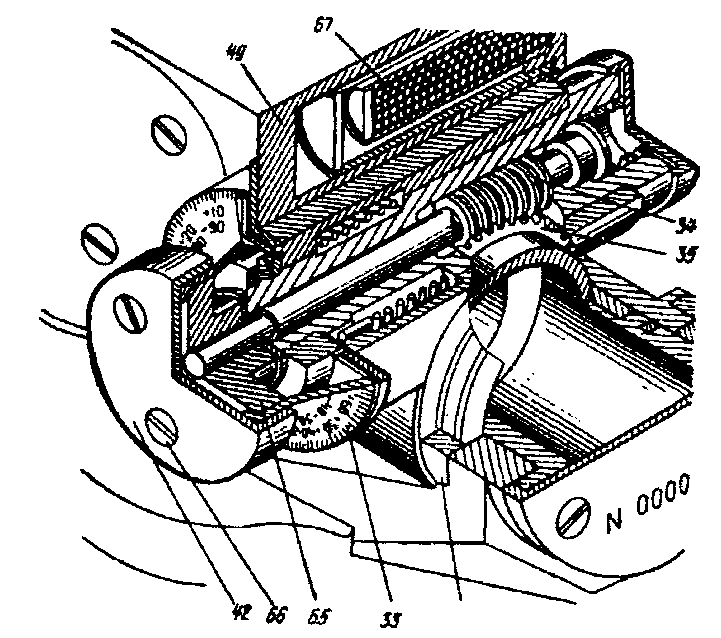

Верхня частина бусолі складається з корпуса 49 (рис. 4, 7) монокуляри, вологопоглинача 67 (рис. 7) і відлікового механізму виміру вертикальних кутів, шо складає зі шкали 33 (точного, вертикального наведення), черв'яка 34, шкали 36 (грубого, вертикального наведення), рукоятки 42 і втулки 65.

Верхня частина бусолі за допомогою черв'яка 34 з'єднана з черв'ячним колесом 35 (рис. 4 і 7) середньої частини бусолі.
