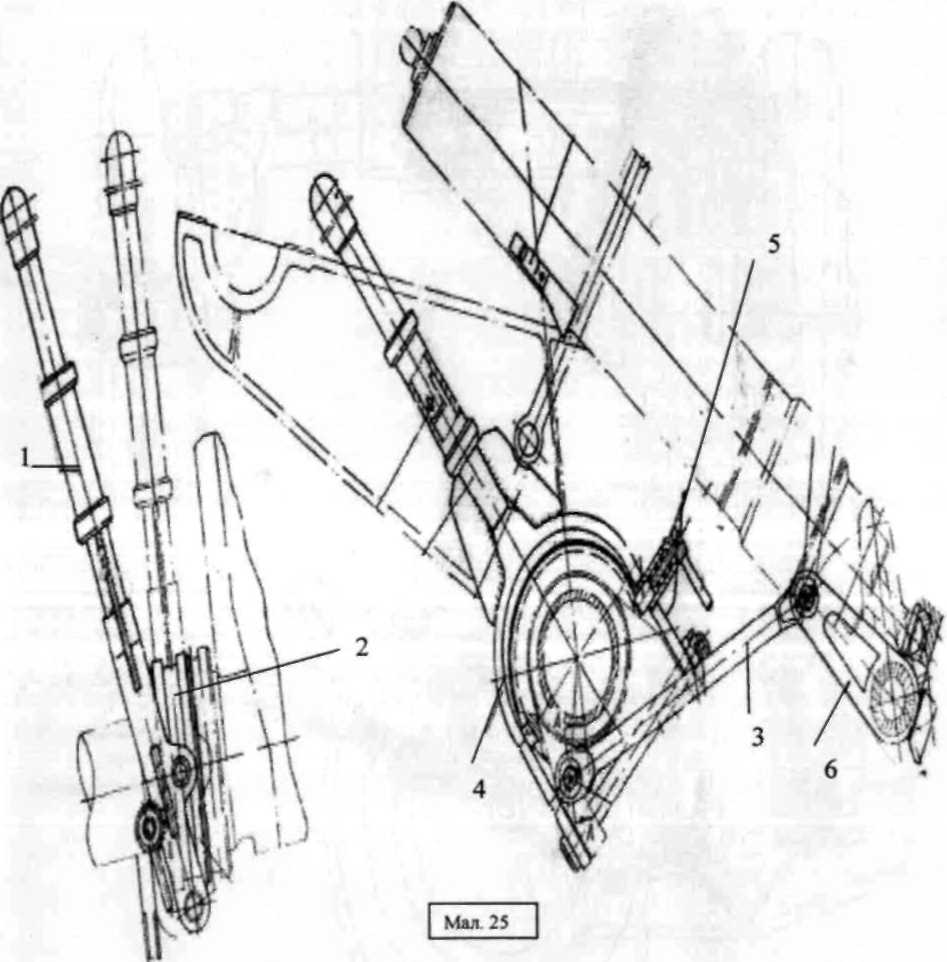

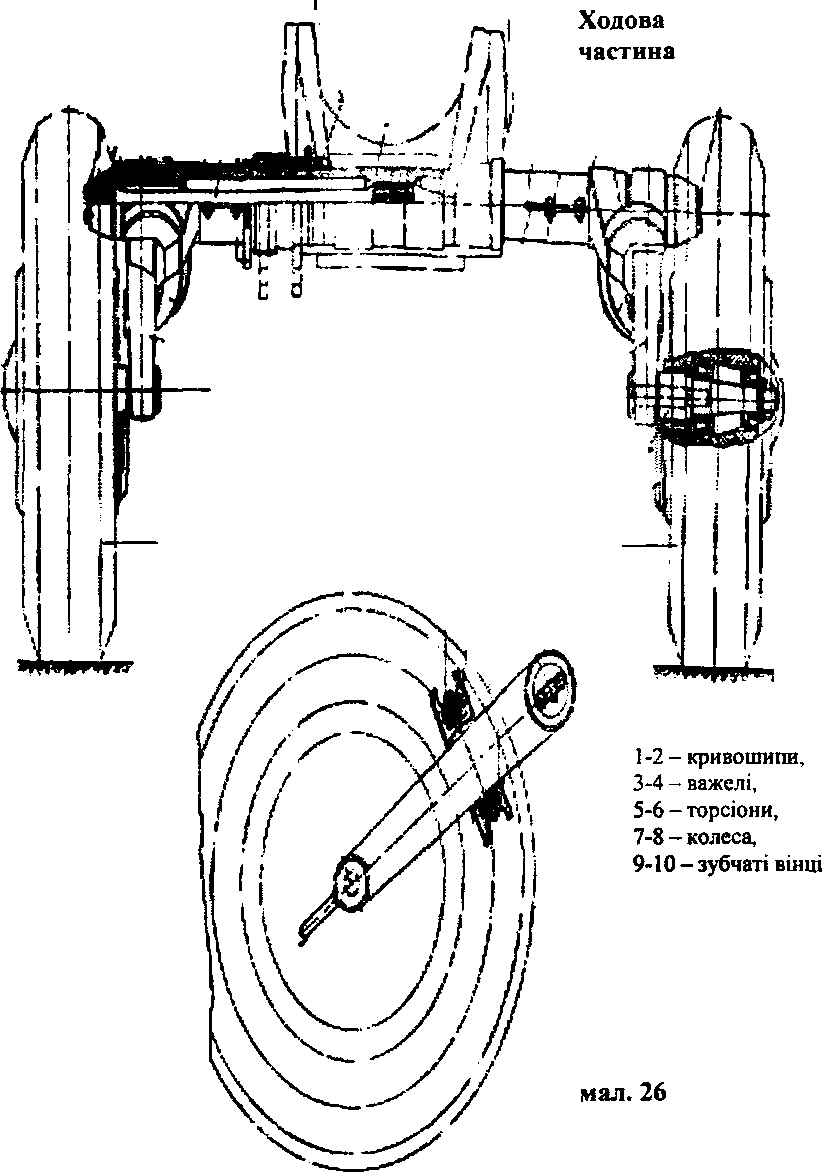

Механізм підйому коліс

1 - рукоятка підйому коліс, 2 - муфта, 3 - тяга, 4 - вилка, 5 - стопор, 6 - важіль

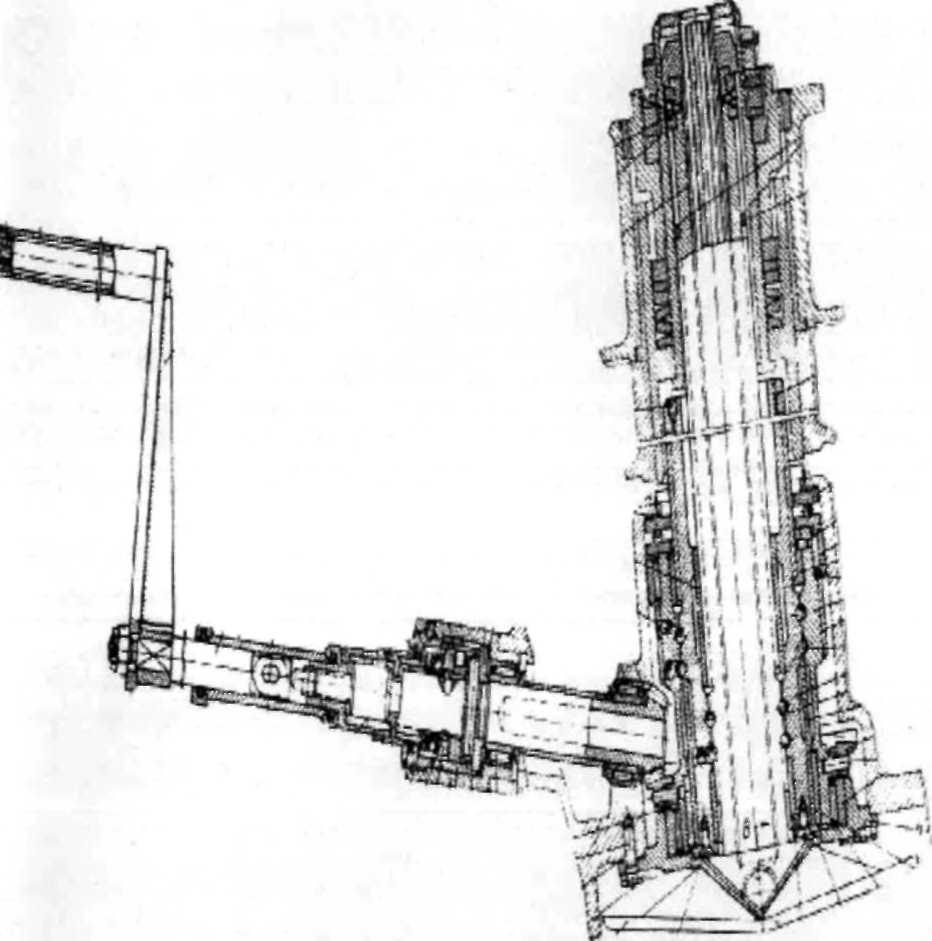

Домкрат

1 - поворотний піддон, 2-3 - гвинти, 4 - конічні шестерні,

5. - Упорний шарикопідшипник,

6. — Упорний роликопідшипник, 7- рукоятка, 8 - зубчастий венець, 9 - матка

7.1 Індивідуальний і груповий комплекти зіПу 122 мм гаубиці д-30. Їх склад і призначення

Запасні частини, інструмент і приладдя (ЗІП) призначені для постійного підтримування матеріальної частини в бойовій готовності. Всі предмети ЗШ розподілені за комплектами:

- індивідуальний;

- груповий;

- спеціальний інструмент;

- ремонтний.

ІНДИВІДУАЛЬНИЙ КОМПЛЕКТ ЗШ містить запасні частини, інструмент і приладдя, які належно мати на одну гаубицю при всіх умовах служби.

ГРУПОВИЙ КОМПЛЕКТ ЗШ містить запасні частини, інструмент і приладдя, які необхідно мати для підготовки гаубиці до стрільби, для догляду за гаубицею і невідкладного ремонту, шо виконується силами батареї.

КОМПЛЕКТ СПЕЦІАЛЬНОГО ІНСТРУМЕНТУ І РЕМОНТНИЙ КОМПЛЕКТ, необхідні для огляду, перевірки, ремонту гаубиці засобами частини, видаються з гарматами і закріпляються за артилерійською майстернею військової частини.

КОМПЛЕКТ ІНСТРУМЕНТУ ЗАГАЛЬНОГО ПРИЗНАЧЕННЯ видається артилерійському майстрові батареї, а якщо майстер не передбачений по штату для обслуговування гаубиці, користуються інструментом загального призначення артилерійської майстерні частини.

Відомість запасних частин, інструменту і приладдя ЗІПу наведена в додатку 4. Комплекти запасних частин, інструменту і приладдя зберігаються і перевозяться в спеціальних укладальних ящиках. Частина приладдя, шо потрібне постійно для служби і догляду, розмішується безпосередньо на гаубиці.

За наявністю, справністю і правильністю зберігання ЗІПу необхідно слідкувати так само, як і за станом гаубиці.

При всіх роботах при розбиранні, збиранні, регулюванні, ремонті механізмів і догляді за гаубицею необхідно користуватись тільки спеціальним інструментом і приладдям. Вказівки щодо їх застосування дані в інструкції по розбиранню і збиранню гаубиці.

Якщо до деталі немає відповідного спеціального інструменту, необхідно застосовувати інструмент загального призначення.

Склад індивідуального (гарматного) ЗІПу гаубиці Д-30:

Ключ для гаубиці Т-6		1шт.
Ключ №3		1шт.
Ключ№1		1шт.
Ключ до підривника "67"		1шт.
Ключ для кришки ударника		1шт.
Ключ для втулки		1шт.
Ручка для виймання клина		1шт.
Ключ для підривника РГМ-2		1шт.
Ключ для підривника Д-1-У		1шт.
Ключ для підривника В-90		1шт.
Пружина бойова		1шт.
Пружина закриваючого механізму		1шт.
Ключ №65		1шт.
Ключ для запобіжних ковпаків		1шт.
