Порядок користування комплектом освітлення для прицільних пристроїв гаубиці д-30
Прилад освітлення "Промінь" Д-726 призначений для освітлення прицільних пристроїв та робочих місць командира гармати і установника при стрільбі в умовах поганої видимості та вночі. Прилад освітлення складається з 4-х акумуляторних батарей, пристрою для освітлення прицілів і панорами, пристроїв для освітлення робочих місць командира гармати і установника, а також ящика для укладки приладу.
Акумуляторна батарея напругою 3,5В живить лампочки типу кишенькового ліхтаря з двох послідовно з'єднаних елементів НКП-10, вставлених в залізну коробку з кришкою. На задній стінці коробки є пружинна скоба, якою коробка закріплюється на поясному ремені, на бокових стінках коробки е скоби для кріплення плечового ременя. На кришці коробки акумуляторної батареї закріплена штепсельна вилка, в яку вставляються фішки приладів освітлення.
Акумуляторна батарея, призначена для освітлення прицілів і панорами, закріплюється на шиті гаубиці. Дві акумуляторні батареї одягають на себе командир гармати і установник, одна акумуляторна батарея призначена для освітлення сітки коліматора.
Пристрій для освітлення прицілів і панорами являє собою розгалужений провід. Нерозгалужена частина має на кінці фішку для підключення до акумуляторної батареї. Розгалужена частина проводу складається з 5-й кінців, до яких приєднані ліхтарі освітлення прицілів і панорами:
для поперечного рівня і шкали тисячних кутів прицілювання прицілу;
для освітлення сітки панорами;
для освітлення поздовжнього рівня, дистанційного барабана;
для освітлення сітки і перехрестя оптичного прицілу;
Освітлення робочого місця командира здійснюється за допомогою провода. на одному кінці якого є патрон з лампочкою і рефлектором, а на другому - фішка. Освітлення робочого місця установника складається з проводу зі шкіряною рукавицею, яка одягається на ліву руку установника. Укладальний ящик призначений для укладки приладу освітлення, а також приналежностей і запасних частин до нього.
Установка приладу освітлення на гаубиці проводиться в такому порядку:
- вийняти з укладального ящика знімний кронштейн, одягнути його на корпус панорами нижче кутомірного кільця і затягнути відкидний гвинт хомутика кронштейна;
вийняти провід освітлення прицілів і панорами і вставити тримач в кронштейн розетки, закріпити ліхтарі на своїх місцях;
одягнути хомутик на окулярну трубку панорами і затягнути гайкою;
коробку акумуляторної батареї вставити і закріпити в гнізді на щиту;
вставити фішку в штепсельну вилку акумуляторної батареї.

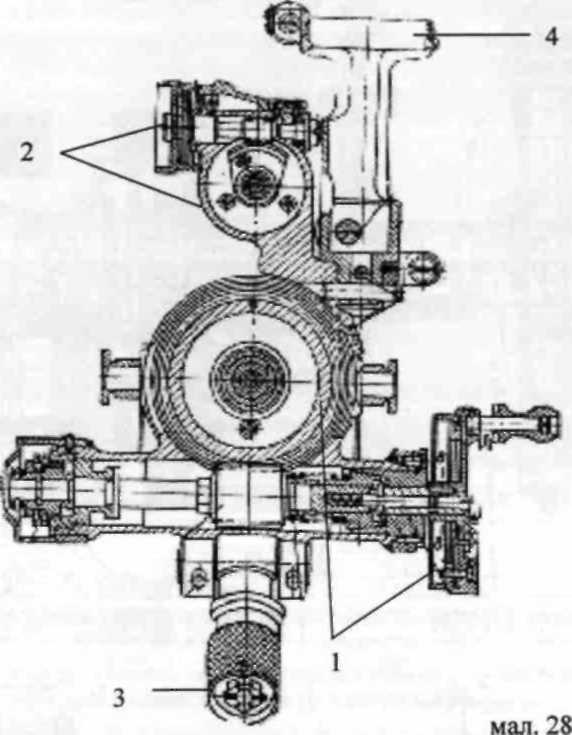

Механічний приціл д-726-65
1 - механізм кутів прицілювання, 2 - механізм кутів місця цілі,
З - механізм поперечного коливання, 4 - кошик панорами

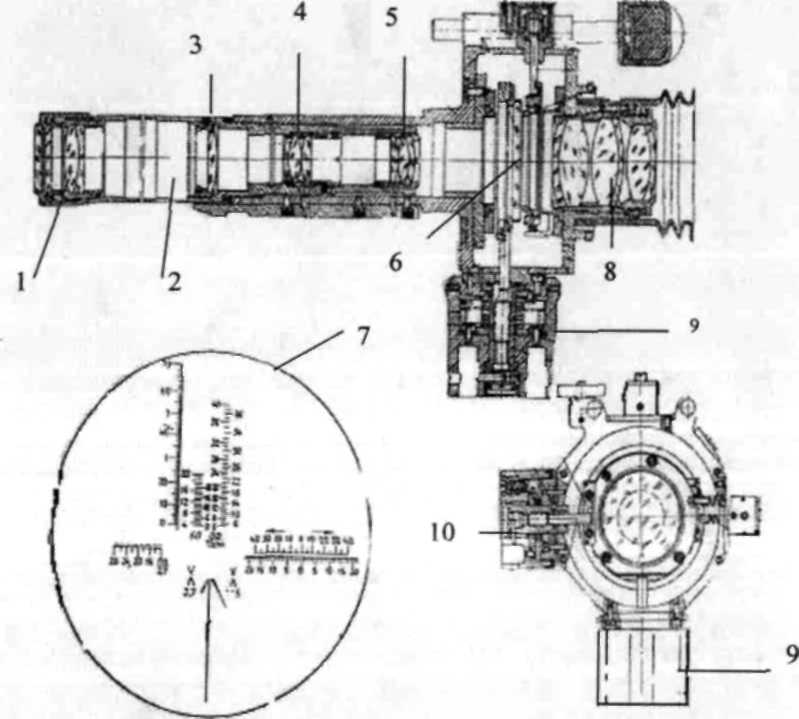

Оптичний приціл оп-4-45
Мал. 20
і - об'єктив, 2 - труба, 3 - конденсор, 4-5- лінзи, 6- плоско-паралельна пластина з сіткою -7,8 - окуляр, 9 - маховик механізму прицілювання, 10 - механізм упередження по направленню.
