IV. Графічна частина.
До графічної частини входить 1 креслення формату А2 „Графіки обробки даних газогідродинамічних досліджень”. Креслення є графічною інтерпретацією розрахунків викладених в п.3.4. На кресленні (рис.5, додаток 2) зображаються графіки:
трубного та затрубного тисків;
вибійного тиску;
залежності ;
залежності ;
Додаток 1
Таблиця 1.1.
Додаткові вихідні данні
передостання цифра залікової книжки |
діаметр краплі конденсату d (см) |
відносна густина газу від |
глибина спуску кондуктора (м) |
глибина спуску проміжної колони(м) |
остання цифра залікової книжки |
Довжина шлейфу (м) |
1 |
0,01 |
0,6 |
400 |
1000 |
1 |
1300 |
2 |
0,011 |
0,62 |
430 |
1050 |
2 |
1600 |
3 |
0,012 |
0,64 |
460 |
1100 |
3 |
1800 |
4 |
0,013 |
0,66 |
490 |
1150 |
4 |
2100 |
5 |
0,014 |
0,68 |
520 |
1200 |
5 |
2400 |
6 |
0,015 |
0,7 |
550 |
1250 |
6 |
2700 |
7 |
0,016 |
0,72 |
580 |
1300 |
7 |
3000 |
8 |
0,017 |
0,74 |
610 |
1350 |
8 |
3300 |
9 |
0,018 |
0,76 |
640 |
1400 |
9 |
3600 |
0 |
0,019 |
0,78 |
670 |
1450 |
0 |
3900 |
Д
одаток
2
Рис.2.1.
Залежності критичних тисків від
відносної густини газу за повітрям:
1) Вуглеводневого газу; 2) суміш газу; 3) продукція газоконденсатних свердловин

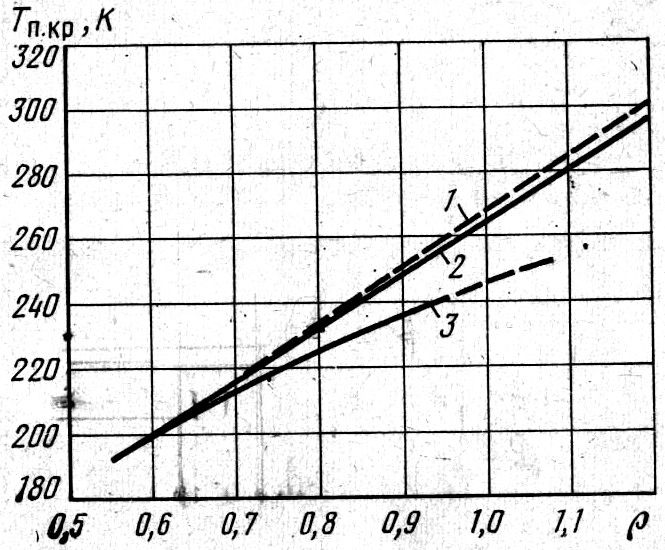

Рис.2.2.
Залежності критичних температур від
відносної густини
газу
за повітрям: 1) вуглеводневого газу; 2)
суміш газу; 3) продукція газоконденсатних
свердловин
Рис.
2.3 Номограма залежності коефіцієнту
надстисливості газу Z,
від приведеного тиску РПР
при
різних значеннях приведеної температури
ТПР.

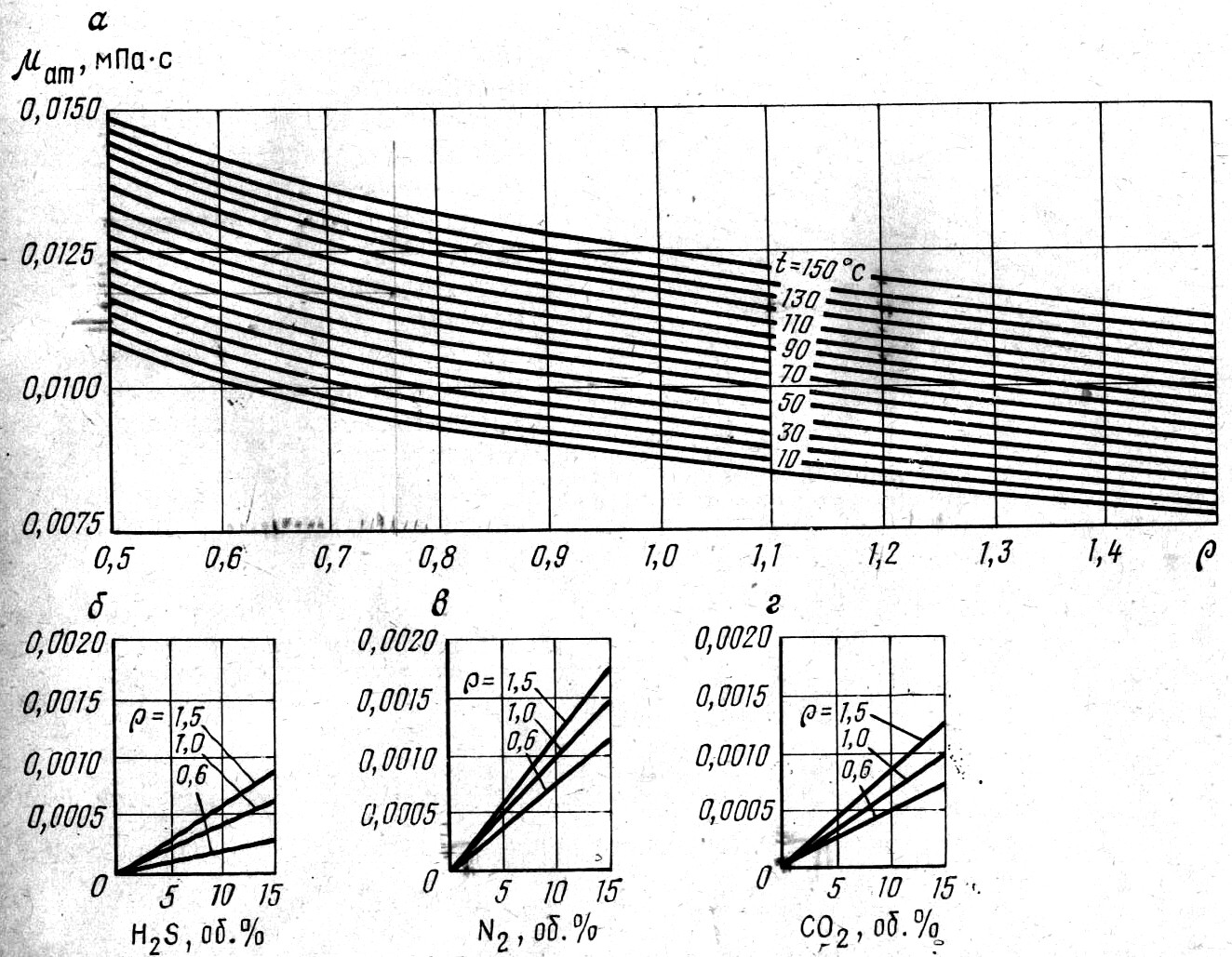

Рис.
2.4. Графік залежності коефіцієнту
динамічної в’язкості
природного
газу
від відносної густини газу за повітрям
ВІД
при
різних значеннях температури
Т
Таблиця 2.1.
Одиниці вимірювання коефіцієнту динамічної в’язкості
природного газу

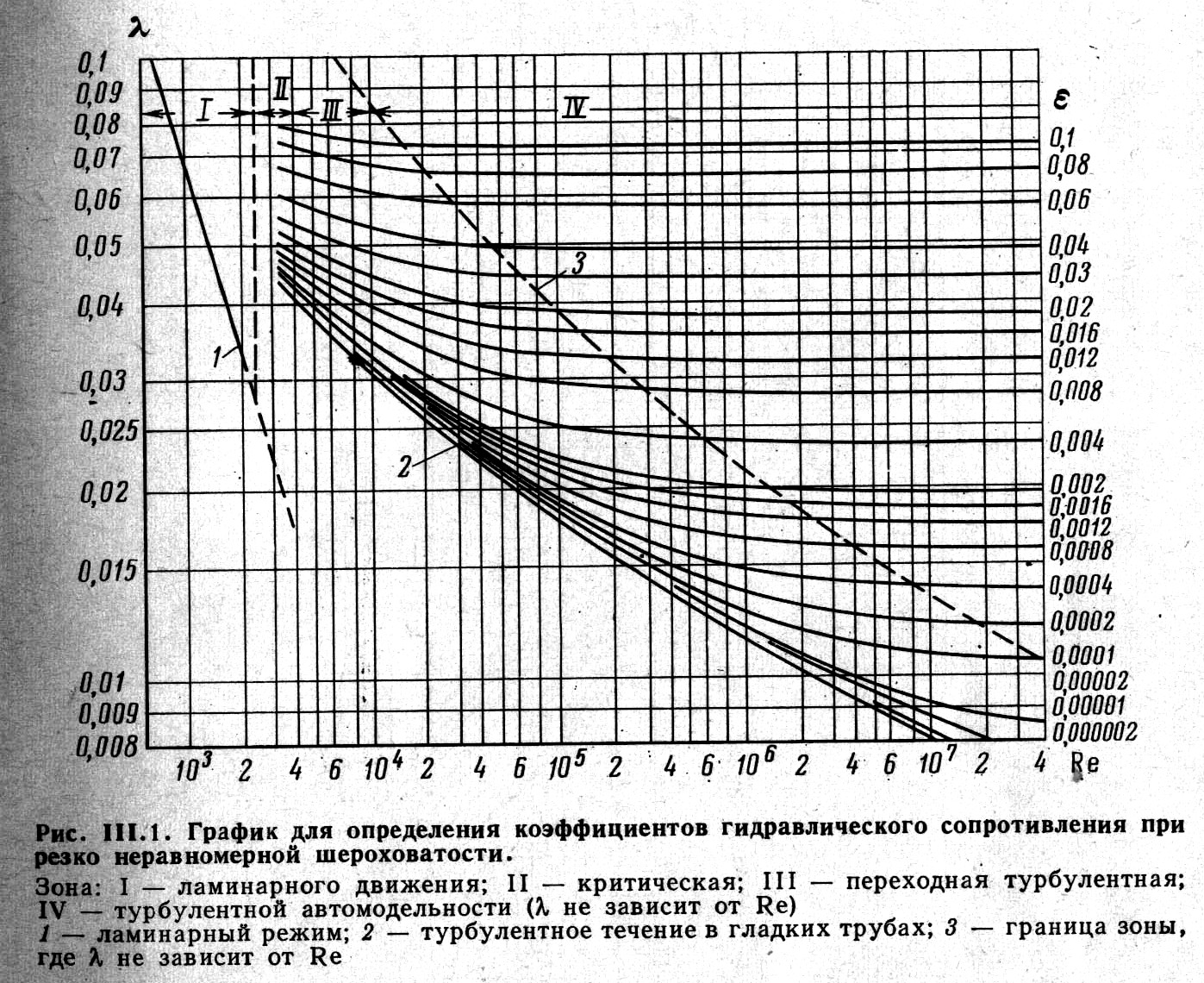

Рис.2.5. Номограма для визначення коефіцієнту гідравлічного опору при нерівномірній шероховатості: І – зона ламінарного руху; ІІ – критична зона; ІІІ – перехідна турбулентна зона; IV – зона турбулентної автомодельності ( не залежить від RЕ); 1 – ламінарний режим; 2 – турбулентний рух в гладких трубах; 3 – границя зони де ( не залежить від RЕ)
Список літератури
Яремійчук Р.С., Качмар Ю.Д. Освоєння свердловин: Практикум. – Львів:, Світ, 1997. – 256 с.
Довідник з нафтогазової справи / За заг. ред. Докторів технічних наук В.С.Бойка, Р.М.Кондрата, Р.С.Яремійчука. – К.: Львів, 1996. – с. 620.
ЯремійчукР.Г., Возний В.Р. Освоєння та дослідження свердловин. Львів, 1994. – 450с.
Амиян В.А., Васильева Н.П. Добыча газа. М. «Недра», 1974, 312 с.
