Практична робота № 7,8

Тема: Вибір типу та потужності електродвигунів

1. Мета роботи: Розвинення практичних навиків в розрахунку та вибору електродвигунів.

2. Порядок виконання роботи:

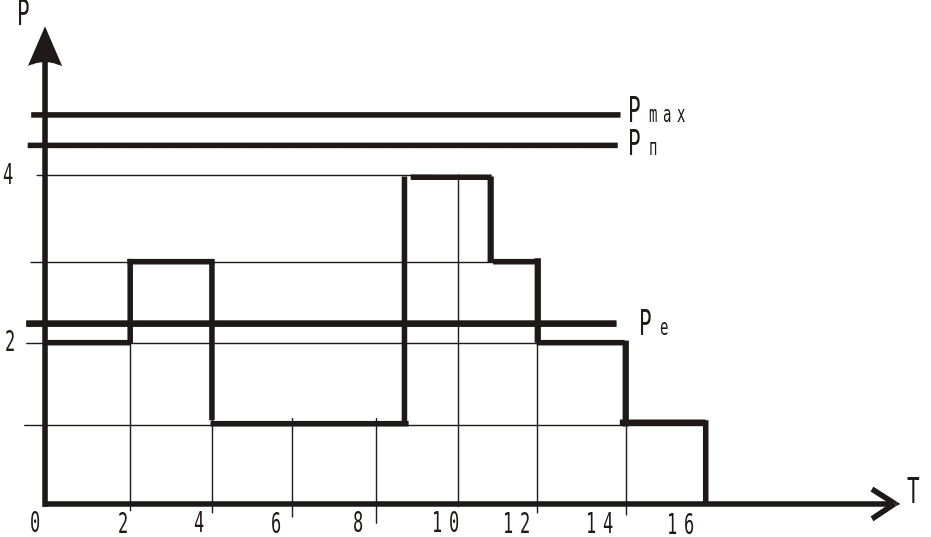

   1. Будуємо графік навантаження згідно таблиці навантаження:

.t, хв	2	2	5	4	1	2
P, кВт	2	3	1	2	4	2

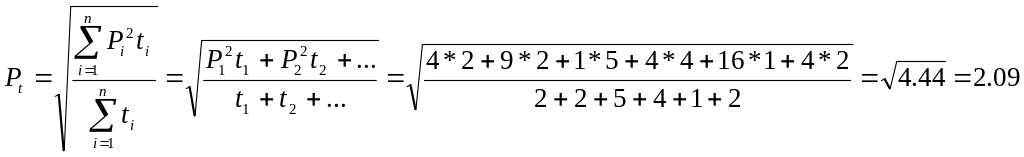

2. Розраховуємо еквівалентну потужність:

3. Вибираємо з довідника двигун, що має більшу потужність:

Тип	Рном	.nном	η	Cosφ				J
	кВт	Об/хв	%					Нмс2
4А100S2У3	2,2	1440	81.0	0.73	5.0	2,0	2,2	0,16

4. Відмічаємо номінальну потужність двигуна на діаграмі:

.

5. Перевіряємо вибраний двигун на перевантаження та пусковий момент.

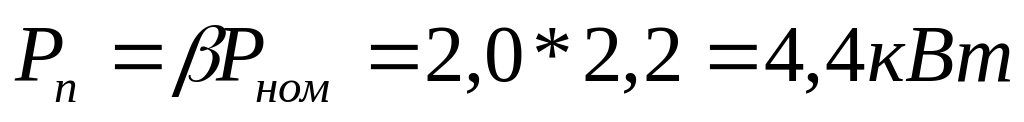

6. Відмічаємо максимальну та пускову потужність двигуна на діаграмі:

3. Робимо висновок про можливість роботи двигуна.

Практична робота № 9,10

Тема: Вивчення конструкції та технічних параметрів основної апаратури релейного управління електроприводу

1. Мета роботи: Вивчення конструкції та технічних параметрів основної апаратури релейного управління електроприводу.

2. Порядок виконання роботи:

   1. Зробити ескіз основний апаратури управління.

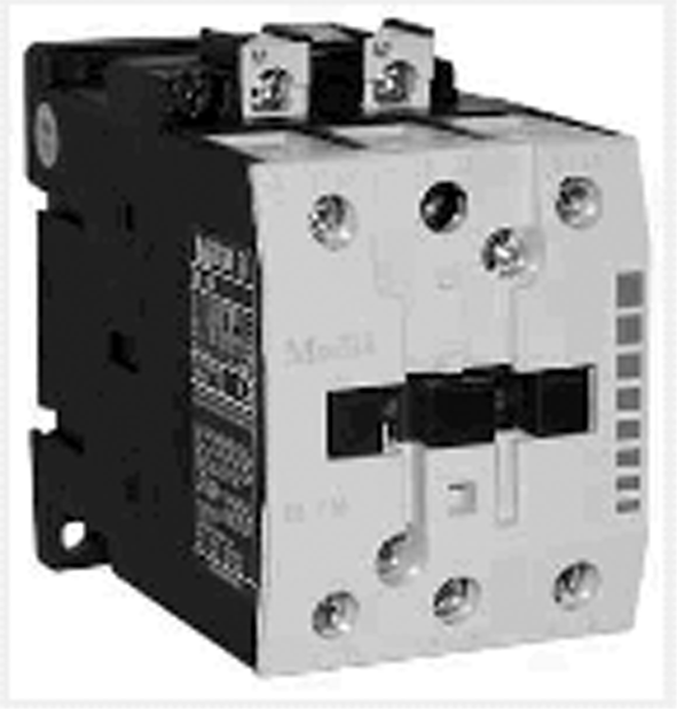

      1. Ескіз магнітного пускача

2. Зробити специфікацію основних елементів магнітного пускача.

3. Аналогічно зробити ескізи кнопок управління, кінцевих вимикачів, теплових реле тощо.

1. Накреслити електричну схему апаратури управління.

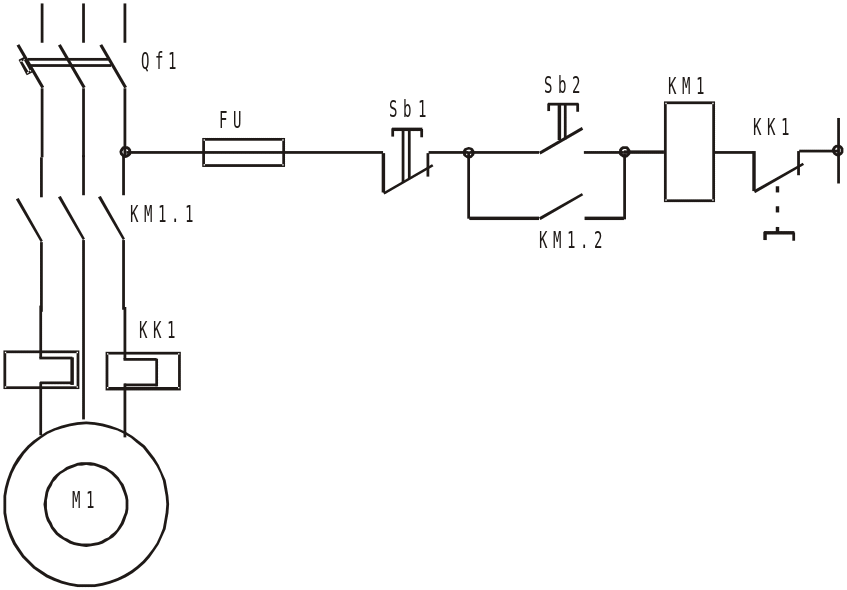

   1. Електрична схема магнітного пускача:

на цей схемі:

КМ1 – котушка магнітного пускача.

КМ1.1 – силові контакти магнітного пускача.

КМ1.2 та КМ1.3 – блокувальні контакти магнітного пускача.

2. Аналогічно накреслити електричні схеми решти апаратури управління.

1. Накреслити електричну схему електроприводу з використанням вивченої апаратури управління .

   1. Схема нереверсивного пуску АД.

2. Схема реверсивного пуску АД.

3. Зробити висновок про роботу. Описати роботу елементів та всієї схеми
