Аварійне прогнозування
1. Для аварійного прогнозування приймаємо фактичні умови, які склалися на момент аварії, тобто:
кількість ХНР: 8 т;
характер виливу і висота: „вільно”;
напрямок і швидкість вітру: східний, 3 м/с;
температура повітря: +10оС;
час аварії і погодні умови: день, хмарно.
2. За таблицею 7 визначаємо СВСП, яка відповідає таким метеорологічним умовам. Це – ізотермія.
3. За таблицею 5 визначаємо, що для швидкості вітру 3 м/с кут сектора зони зараження φ=45о.
4. За таблицею 13 визначаємо глибину розповсюдження хмари НХР, записавши попередньо проміжні значення Г для температури +10оС:
5 т – 1,35 км;
10 т – 2,0 км.
Г = (2,0-1,35)/5*3+1,35 = 1,74 км.
5. Ураховуючи характер виливу отруйної речовини «вільно», поправку на обвалування ємності (табл. 1) не застосовуємо.
6. Оскільки розповсюдження хмари стримує міська забудова навколо станції шириною 2 км, табличне значення Г зменшуємо (за табл.3):
Г = 1,74 – 2/3 = 1,07 км.
7. Площа ЗМХЗ за формулою (1) становить:
Sзмхз=8,72·10-3·1,072·45 = 0,45 км2.
8. Площа ПЗХЗ за формулою (2) становить:
Sпзхз= 0,133·1,072·40,2 = 0,20 км2.
9. Ширина прогнозованої зони хімічного забруднення:
Шпзхз= 0,3·1,070,75 = 0,32 км.

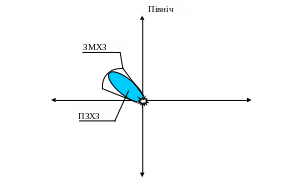

10. Наносимо одержані дані на карту місцевості.
11. Орієнтовна кількість людей, котрі потрапили в осередок ураження – ПЗХЗ, при щільності населення 2995 чол./км2 буде N = 2995*0,20 = 600 осіб. За умови перебування половини з них (300 чол.) на відкритій місцевості найпростішими засобами індивідуального захисту зможуть скористатися не більше 5%, тобто 300*0,05 = 15 чол. Із цієї кількості людей постраждає (табл. 6) 50%, тобто 15/2 = 8 чол.
З 95% людей, що опинилися на відкритій місцевості (це 300*0,95 = 285 чол.), постраждають усі (табл. 6). Перебуваючи в будівлях, найпростішими засобами захисту скористається 5% людей, тобто 15 чоловік. Із них постраждає лише 45%, тобто 15*0,45 = 7 чол. Кількість тих, хто не скористався засобами індивідуального захисту, перебуваючи в будинках, – 285 чол., із них постраждає половина: 285*0,5 = 142 чол.
12. Таким чином, загальна чисельність постраждалих 8+285+7+142 = 442 чол.
Структура втрат може розподілитися таким чином:
легкі ушкодження (25%) – 442*0,25 = 110 чол.;
ушкодження середньої тяжкості (40%) – 442*0,4 = 177 чол.;
смертельні ушкодження (35%) – 442*0,35 = 155 чол.
13. Визначаємо час підходу хмари зараженого повітря до житлового масиву. Враховуючи напрямок вітру вимірюємо за картою відстань від місця аварії до житлових кварталів. Вона становить 3,8 км. За таблицею 2 при ізотермії швидкість переносу переднього фронту отруйної хмари становить 18 км/год. Тоді час t = 3,8/18 = 0,21 год., або 13 хв. За цей час слід встигнути попередити людей про небезпеку.
14. Час дії джерела забруднення для сірчаного ангідриду для реальних метеоумов становить 0,9 год. (табл. 18). Це означає, що для рятувальників, котрі працюватимуть в протигазах, немає необхідності організовувати роботу для кількох змінних бригад, оскільки час перебування в засобах захисту шкіри (табл. 8) при температурі +100С становить 3 години і більше.
ДОВІДКОВІ ТАБЛИЦІ
УРАХУВАННЯ РІЗНИХ УМОВ ВИНИКНЕННЯ АВАРІЇ З НХР
Таблиця 1
Коефіцієнти зменшення глибини розповсюдження хмари НХР при виливі "у піддон"
Найменування НХР |
Висота обвалування, м
|
||
1 |
2 |
3 |
|
хлор |
2,1 |
2,4 |
2,5 |
аміак |
2,0 |
2,25 |
2,35 |
сірковий ангідрид |
2,5 |
3,0 |
3,1 |
сірководень |
1,6 |
- |
- |
соляна кислота |
4,6 |
7,4 |
10,0 |
хлорпікрин |
5,3 |
8,8 |
11,6 |
формальдегід |
2,1 |
2,3 |
2,5 |
Примітки:
1. Якщо приміщення, де зберігається НХР, герметично зачиняються і обладнані спеціальними вловлювачами, то відповідний коефіцієнт збільшується в 3 рази.
2. У разі проміжних значень висоти обвалування існуюче значення висоти обвалування округляється до ближчого.
Таблиця 2
Швидкість переносу переднього фронту хмари забрудненого повітря залежно від швидкості вітру та СВСП
Швидкість повітря, м/с
|
||||||||||||||
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|||||
Швидкість переносу переднього фронту хмари забрудненого повітря, км/год: |
||||||||||||||
ІНВЕРСІЯ |
||||||||||||||
5 |
10 |
16 |
21 |
- |
- |
- |
- |
- |
- |
|||||
ІЗОТЕРМІЯ |
||||||||||||||
6
|
12
|
18
|
24
|
29
|
35
|
41
|
47
|
53
|
59
|
|||||
КОНВЕКЦІЯ |
||||||||||||||
7
|
14
|
21
|
28
|
-
|
-
|
-
|
-
|
-
|
-
|
|||||
Таблиця З
В умовах міської забудови, сільського будівництва або лісів глибина розповсюдження хмари забрудненого повітря для кожного 1 км цих зон зменшується на відповідні коефіцієнти:
СВСП |
Міська забудова |
Лісові масиви |
Сільське будівництво |
Інверсія |
3,5 |
1,8 |
3 |
Ізотермія |
3 |
1,7 |
2,5 |
Конвекція |
3 |
1,5 |
2 |
Таблиця 4
Коефіцієнт К, який залежить від ступеня вертикальної стійкості повітря (СВСП)
Інверсія |
Ізотермія |
Конвекція |
0,081 |
0,133 |
0,235 |
Таблиця 5
Коефіцієнт φ, який залежить від швидкості вітру
м/с
|
<1
|
1
|
2
|
>2
|
φ |
360 |
180 |
90 |
45 |
Для оперативного планування приймається φ =360°.
Таблиця 6
