2 Обладнання для мастильно-заправних робіт .
Обладнання для мастильно-заправних робіт призначене для виконання робіт :
по заправці моторними мастилами картерів автомобільних двигунів,
трансмісійними маслами картерів коробок передач, задніх мостів, рульових управлінь;
по збору відпрацьованої оливи ;
по мащенню через прес-оливниці окремих вузлів пластичними мастилами;
по заправці систем охолодження, гальмівних систем робочими рідинами;
по перевірці тиску повітря в шинах і накачуванні шин.
Вказане обладнання може бути переносним, пересувним і стаціонарним, а по виду приводу - з ручним, пневматичним і електричним приводами.
До оливороздавального обладнання для видачі моторних мастил відносяться різні оливороздавальні баки, установки і оливороздавальні колонки.
Переносні оливороздавальні колонки з ручним приводом призначені для дозованої видачі і обліку загальної кількості моторного мастила безпосередньо із стандартної тари (бочки місткістю 100.. 200 л) при заправці картерів двигунів автомобілів. Основним вузлом колонки є насос подвійної дії.
Окрім оливороздавальних колонок з ручним приводом для дозованої роздачі моторної оливи застосовують пересувні оливороздавальні пристрої з пневматичним
приводом (мал. 7.).

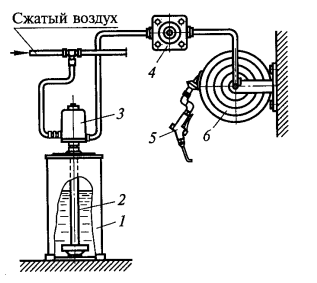

Мал. 7. Схема ливороздавального пристрою з пневматичним насосом:
1 - бак з маслом на 200..250 л; 2 - нагнітальний насос; 3 - пневматичний.
двигун; 4-счетчик; 5 - роздавальний пістолет; 6 - барабан з шлангом
При подачі повітря від компресора в пневматичний двигун 3 під тиском 0,8 МПа олива безперервно подається в магістраль до тих пір, поки при закритті клапана роздавального пістолета 5 в напірній магістралі не виникне противотиск близько 2,4 МПа. Подача насоса - 12 л/хв при температурі масла 18 °С
Пересувні оливороздавальны установки з пневматичним приводом для зручності переміщення розміщують на двоколісному візку.
Найбільшого поширення набули стаціонарні колонки з електромеханічним приводом. Стаціонарні оливороздавальних колонки з електропідігрівом призначені для дозованої видачі і обліку загальної кількості моторного мастила з оливосховища при заправці двигунів автомобілів або видачі в тару споживачеві з одночасним його нагрівом у разі потреби.
Основними вузлами колонки є корпус, що утеплює, усередині якого монтується лічильник оливи, барабан с самонамотуючим з рукавом, і роздавальним краном, нагрівальний бак з трубчастими електродвигунами потужністю 4 кВт і термо-
регулюючим пристроєм, гідроакумулятор з реле тиску, пускорегулівна апаратура, розташована в апаратній шафі.
Оливороздавальне обладнання для заправки трансмісійними маслами може бути пересувним і стаціонарним. При заправці картерів агрегатів автомобілів трансмісійним маслом застосовуються пересувні оливороздавальні установки з ручним приводом. Установки складаються з двоколісного візка-підхоплення, спеціального бака, насоса, роздавального шланга з наконечником.
Стаціонарні заправні установки призначені для заправки трансмісійним маслом агрегатів автомобілів безпосередньо з масляного резервуару. Установки являються автоматическими, складаються з насосної установки і можуть мати до двох
роздавальних рукавів з пістолетами.
На спеціалізованих постах по мащенню і заправці (дозаправці) автомобілів використовуються багатофункціональні мастильно-заправні установки. Такі установки призначені для централізованої механізованої дозованої видачі моторного і трансмісійного масел, пластичного мастила, охолоджуваної рідини і повітря з виміром тиску в шинах.
Для збору відпрацьованої оливи, служать переносні і пересувні баки з воронками і стаціонарні збірки-резервуари, встановлені під підлогою приміщення з оливоприйомними воронками.
Пересувні установки для збору відпрацьованої оливи, зливається з агрегатів автомобілів на постах, не обладнаних стаціонарними зливними пристроями, складаються із спеціального приймального бака (балона), обладнаного для його переміщення групою коліс, приймальної воронки зі знімним поворотним лотком.
Устаткування для мастила агрегатів і вузлів автомобілів призначене для подачі пластичного мастила через прес-оливниці у вузли транспортних засобів, що труться. До нього відносяться різні нагнітачі мастила.
Пересувні нагнітачі мастила з пневматичним приводом (мал. 8) складаються із спеціального бака (балона), розміщеного на візку, і насосної установки з насосами високого і низького тиску.
Мал. 8. Пересувний на- Мал. 9. Наконечник з манометром для
гнітач мастила з пневма- повітряроздавального шланга
тичним приводом
У комплект нагнітача входить також рукав з роздавальним пістолетом.
Стаціонарні нагнітачі мастила з електроприводом і перекачуючим насосом забезпечують роботу одночасно декількох постів мастила з подачею її безпосередньо із стандартної тари до роздавальних пістолетів.
Нагнітачі рекомендується монтувати в окремому приміщенні, а роздавальні пістолети з рукавами - на постах мастила, обладнаних канавами або підйомниками.
Устаткування для заправки гальмівною рідиною призначене для заливки гальмівної рідини в гальмівну систему автообілів з гідроприводом, приведення її в робочий стан і виконання, залежно від вимог, окремих контрольних операцій. Устаткування для заправки гальмівною рідиною може бути переносним, пересувним і стаціонарним.
Переносним баком для заправки гальмівною рідиною є закритий сталевий резервуар, тиск в якому контролюється за допомогою манометра. Заправка бака гальмівною рідиною здійснюється через горловину.
Пересувні установки для заливки і прокачування гідравлічних гальм автомобілів призначені для проведення комплексу робіт по обслуговуванню гідравлічного приводу гальм.
Сучасні авторемонтні господарства і спеціалізовані станції для централізованого управління системою роздачі, збору і утилізації усіх видів масел, мастил і технічних рідин застосовують засоби комп'ютерного контролю.
Централізована комп'ютерна система роздачі технічних рідин дозволяє одночасно відстежувати роздачу декількох видів технічних рідин на усіх постах, контролювати наявність усіх видів рідин і автоматично оповіщати про необхідність до заказа певного виду рідини. Ця система забезпечує автоматичну заборону видачі рідини, рівень якої в резервуарі порівнявся з мінімально допустимим для безпечної роботи насоса.
Повітряроздавальне устаткування призначене для подачі стислого повітря, що поступає в нього, на накачування шин автомобілів або при необхідності зниження тиску в них із забезпеченням контролю величини тиску в шинах. Наконечник з манометром
для Повітряроздавального шланга (мал. 9) призначений для підключення устаткування до шини і контролю тиску в ній.
Стаціонарні повітря роздавальні колонки дозволяють виконувати роботи по накачуванню, зниженню тиску, контролю його в шинах в автоматичному режимі. Сучасні колонки (мал. 10) складаються з пульта і двох повітряроздавальних рукавів з наконечниками для під'єднування до вентилів шин. Повітря роздавальні рукави можуть розміщуватися в барабанах у вигляді шлангів, що самонамотуються.
Мал. 10 Стаціонарна повітря роздавальна колонка
На електричній панелі змонтовані прилади, що управляють включенням і виклю-
ченням електропневматичних клапанів, а також для установки величини тиску, що подається.
Конструкція колонки для різних модифікацій може забезпечувати можливість монтажу як в підлоговому, так і в настінному варіанті. Подача повітря до колонки здійснюється від повітряної магістралі через фільтр влагоотділювача.
