Создание чертежа детали.
Откройте файл Tutor1.sldprt, если он еще не открыт. Вернитесь снова в окно чертежа.
Нажмите кнопку Вид модели Model View на панели инструментов Чертеж.
Указатель примет соответствующую форму.
В PropertyManager выполните следующее:
В окне Деталь/Сборка для вставки (Part/Assembly to Insert) выберите Tutor1.
Нажмите кнопку Далее (стрелка).
В разделе Ориентация Orientation,:
Выберите Ориентацию вида.
Выберите Предварительный просмотр, чтобы отобразить предварительный вид в графической области.
В разделе Параметры выберите параметр Авто-запуск проекционного вида для автоматического отображения окна PropertyManager Проекционного вида при размещении ортогонального вида модели.
В разделе Тип отображения выберите Скрыть невидимые линии
В разделе Масштаб выберите Использовать масштаб пользователя, а затем введите 1:4.
Переместите указатель в графическую область. Вид указателя изменится на в окне предварительного просмотра вида спереди для файла Tutor1.sldprt.
Н

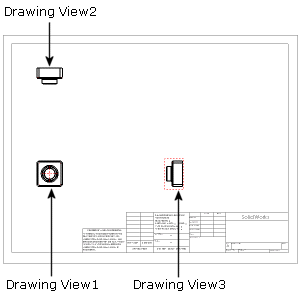

После закрытия Property Manager при перемещении указателя над этим видом, подсказка сообщает, что это Чертежный вид1.
Переместите указатель вверх и нажмите, чтобы разместить Чертежный вид 2, затем переместите указатель в сторону и нажмите, чтобы разместить Чертежный вид 3.
Нажмите OK.
Вид можно перемещать,
нажав на него и перетащив, когда указатель
будет содержать
.
Такой указатель появляется при перемещении
его на границу вида, кромку модели и
т.д. Можно перетащить вид в любом
направлении. На чертежах п
Нажмите кнопку Элементы модели (Insert, Model Items) (панель инструментов / Примечания).
Появится окно PropertyManager (Менеджер свойств) Элементы модели. Можно выбрать, какие типы размеров, примечаний и справочной геометрии нужно импортировать из модели.
Выберите Отмеченные для чертежа (Marked for Drawings) для вставки только тех размеров, которые обозначены в деталях для чертежей.
В разделе Размеры (Dimensions) Выберите Отмеченные для чертежа Marked for Drawings для вставки только тех размеров, которые обозначены в деталях для чертежей.
Выберите Исключить повторы (Eliminate duplicate model dimensions) для вставки только неповторяющихся элементов модели.
Нажмите OK.
Размеры импортируются в тот вид, где описываемый ими элемент лучше всего виден.

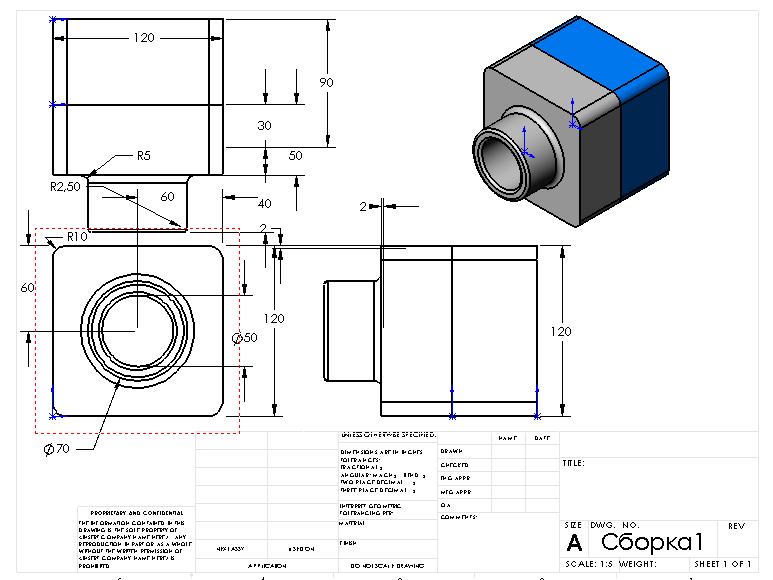

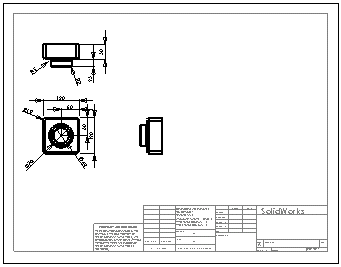

Перетащите размеры в положение, как показано на рисунке.
Нажмите кнопку Сохранить
Изменение размеров
При изменении размера модели на виде чертежа происходит автоматическое обновление модели, отражающее данное изменение, и наоборот.

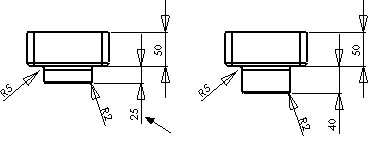

На Drawing View2 (Чертежном виде2) дважды нажмите на размер глубины (25) вытяжки бобышки.
Появится диалоговое окно Изменить.
Измените значение 25 мм на 40 мм и нажмите кнопку Перестроить.
Деталь перестраивается с использованием измененного размера. Обновляются как чертеж, так и деталь.
Сохраните чертеж.
Система уведомляет о том, что используемая в чертеже модель была изменена, и спрашивает, нужно ли ее сохранить.
Н
