1

Министерство образования и науки

Вологодский государственный технический университет

Кафедра промышленного и гражданского строительства

Дисциплина: «Реконструкция зданий и сооружений»

Курсовой проект

Выполнила: Цывкунова Н.Н.

Группа: СХ-51

Приняла: Михалевич Н.В.

г. Вологда

2011г.

Содержание:

Введение…………………………………………………………………….………..4

1. Проверочный расчет фундаментов…………………………………….………..5

   1. Сбор нагрузки на покрытие и перекрытие…………………………………7

   2. Сбор нагрузки по сечениям…………………………………………………10

      1. Сбор нагрузки по сечению 1-1…………………………………….……..10

      2. Сбор нагрузки по сечению 2-2…………………………………………..12

   3. Определение требуемой ширины подошвы фундамента………………….13

   4. Учет уплотнения основания при определении ширины подошвы фундамента…………………………………………………………………...13

   5. Усиление ленточного фундамента железобетонной обоймой……………14

2. Расчет перемычек………………………………………………………………..15

   1. Сбор нагрузок на перемычку……………………………………………….15

   2. Усилие в балке……………………………………………………………….15

   3. Подбор швеллеров…………………………………………………………..16

   4. Проверка прочности балки………………………………………………….16

   5. Расчет по второй группе предельных состояний (по прогибам)………..17

3. Расчет простенка………………………………………………………………..17

   1. Сбор нагрузки на простенок………………………………………………18

   2. Расчет простенка……………………………………………………………..18

   3. Расчет металлической обоймы………………………………………………22

4. Монолитные участки…………………………………………………………….25

   1. Расчет монолитного участка……………………………………………….27

      1. Исходные данные……………….………………………………………..27

      2. Сбор нагрузки на полку монолитного участка…………………………28

      3. Расчет полки монолитного участка……………………………………..28

      4. Расчет продольного ребра монолитного участка……………………..30

         1. Расчет продольного ребра по нормальным сечениям…………..…30

         2. Расчет продольной арматуры ребра………………………………..31

         3. Расчет ребра по наклонному сечению………………………………..32

         4. Расчет по образованию трещин………………………………………33

         5. Определение прогиба продольного ребра………………………….34

Список литературы…………………………………………………………………36

Чертежи………………………………………………………………………………37

Введение

Реконструируемое жилое здание расположено в VIII снеговом районе. Вес снегового покрова по п. 10 [1] составляет S_g=5,6кПа. Нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия:

,

где - коэффициент, учитывающий снос снега с покрытий под действием ветра или иных факторов;

- термический коэффициент;

- коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие;

- вес снегового покрова на 1 м² горизонтальной поверхности земли.

Существующие фундаменты – ж/б ленточные, ширина подушки 1000мм.

Стены наружные – кирпичные сплошной кладки толщиной 640мм, требуют утепление. Утепление выполняется утеплителем , толщиной 24 см. Защитное покрытие – «навесные» фасады толщиной 0,8см .

Стены внутренние – кирпичные толщиной 380 мм.

До реконструкции в здании было 4 этажа высотой 3м. Предполагается надстройка еще одного этажа и дополнительно надстройка мансардного этажа. В здании 2 пролета, пролетом 5,1 м каждый. Мансарда выполняется из деревянных стропил, покрытие – стальная оцинкованная сталь.

По продольным стенам выполнены оконные проемы высотой 1,75м. Размеры сечения простенка 0,38х0,64м.

Покрытие пола 1-ого этажа – паркет, междуэтажное – ламинат. Экспликация полов представлена в таблице 1.

Таблица 1

Конструктивные решения полов.

№ помеще-ния	Тип пола	Схема пола	Данные элементов пола	Площадь, м2

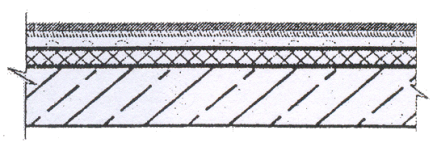

	паркет		-паркет - 22мм -ц/п стяжка - 20мм -пароизоляция–0.6 мм -утеплитель -170мм - ж/б плита - 220мм

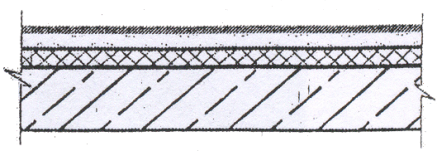

	ламинат		- ламинат – 8мм - подложка – 4мм - ц/п стяжка – 20мм -звукоизоляц. слой -ж/б плита – 220мм
