8.4. Вплив початкових і кінцевих параметрів пари на економічність паротурбінних установок
Економічність теплової електростанції в першу чергу визначається внутрішнім ККД турбоустановки: i=t0i. Складові цього ККД залежать від початкових і кінцевих параметрів термодинамічного циклу установки i=f(ро, tо, рк). Зв'язок термічного ККД найпростішої конденсаційної паротурбінної установки з її параметрами виражається формулами (8.8) і (8.9а), для простоти нехтуємо роботою стиснення води в живильному насосі hп.н
Чисельник і знаменник цього виразу визначаються значеннями параметрів ро, tо і рк.
Для визначення загальних
умов, при яких t
досягає максимального
значення, необхідно вирішити задачу
екстремуму функції від того або іншого
параметра, наприклад
р, тобто
.
В нашому випадку цю
умову можна виразити в наступному
вигляді:
Або
;
якщо представити термічний ККД в наступному вигляді:
де Qk - втрата теплоти в конденсаторі установки, то умовою максимуму ККД буде умова мінімуму відношення Qk/Ha:
або
(8.26)
Для циклів з початковими параметрами сухої насиченої пари (лінія x=1) максимальний ККД досягається при р0=16,7 МПа і 350 °С. Для циклів з перегрітою парою (tо>tон) також може бути знайдений оптимальний тиск, якому відповідає максимальний ККД.
Із зростанням початкової температури перегрітої пари (t0) термічний ККД установки монотонно росте, а оптимальний тиск підвищується.
Переходячи до визначення внутрішнього абсолютного ККД паротурбінних установок i=t0i необхідно враховувати одночасну зміну внутрішнього відносного ККД (0i) залежно від початкових, параметрів. Якісно ця залежність представляється в наступному вигляді: із зростанням початкового тиску зменшується висота лопаток перших ступенів турбіни, оскільки збільшується густина пари. Підвищення густини пари і зменшення висоти лопаток, як відомо, збільшують втрати в проточній частині турбіни: на тертя і вентиляцію, на протічки пари. Крім того, підвищення початкового тиску при незмінній температурі tо підвищує вогкість в останніх ступенях турбіни, що також збільшує втрати в лопатках турбіни. Таким чином, внутрішній відносний 0i з підвищенням початкового тиску падає. Зниження 0i зміщує оптимальний тиск установок у бік їх менших значень в порівнянні з оптимальним тиском ідеальної установки (0i =1,0).
Підвищення початкової температури і позначається на t0 в протилежному напрямі, тобто дещо підвищує цей ККД, оскільки зменшується густина пари і знижується його вологість в останніх ступенях турбіни. В практиці вибору початкових параметрів турбіни використовуються зв'язані початкові параметри пари, тобто такі параметри, сумісний вибір яких забезпечує допустиму вологість в останніх ступенях турбіни (мал. 8.7). Більш високому тиску відповідає і більш висока початкова температура перегрітої пари. Для корисної роботи турбіни кінцева вологість пари обмежується 10-12%. Більш висока вологість пари викликає зношення лопаток краплями вологи. Кожний додатковий 1 % вогкості знижує приблизно на 1% ККД ступеня, що працює в області вологої пари.
Таблиця 8.1. Значення i по циліндрах сучасних турбін
Параметри пари, р0, МПа; t0/tппС |
Внутрішній відносний ККД, % |
|
|
|
ЦВД |
ЦСД |
ЦНД |
13,0;535/565 |
83,8 |
91,6 |
88,9 |
16, 5; 565/565 |
83,6 |
91,8 |
87,8 |
24,0;535/580 |
83,4 |
92,1 |
87 |

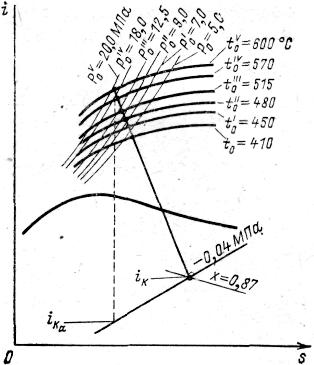

Мал. 8.7. Зв'язані початкові параметри пари.
Можливі значення i по корпусах (циліндрах) сучасних турбін з проміжним перегрівом пари приводяться в табл. 8.1.
Кінцевий тиск пари в турбінній установці рк (вакуум в конденсаторі) при заданих початкових параметрах визначають по тому, що розташовується по адіабатному теплопадінні Hа і його величині Hі=Haoi, що використовується (див. мал. 8.4). З пониженням кінцевого тиску пари (збільшення вакууму) абсолютний внутрішній ККД паротурбінної установки за інших рівних умов завжди збільшується, що виходить з його визначення (при допустимій кінцевій вогкості пари)
Проте реалізація глибокого вакууму стикається із значними технічними труднощами. Від кінцевого тиску залежить температура конденсації відпрацьованого в турбіні пари tk Температура ж конденсації пари при заданій температурі охолоджуючої води, що поступає в конденсатор t'в, визначає необхідну поверхню охолоджування конденсатора
,
де Dk
– витрата
пару, що поступає в конденсатор, К –
коефіцієнт теплопередачі,
- середня різниця температур охолоджуючої
води і конденсую чого пару:
Оскільки tср для реальних умов є невеликою величиною (10°), то навіть невелике зниження рк, відповідне декільком градусам зниження tk, потребує великого збільшення поверхні охолодження конденсатора. Для сучасних турбоустановок це відповідає декільком тисячам квадратних метрів поверхні охолоджуючих труб конденсатора.
Тому вибір оптимального вакууму в конденсаторі є техніко-економічною задачею. При визначенні ркопт необхідно враховувати, крім економії палива від більш глибокого вакууму і зростання вартості конденсатора, додаткові витрати, пов'язані із зміною витрати охолоджуючої води, зміною ЧНД і ін.
Для прикладу в табл. 8.2 показано вплив деяких чинників на оптимальний кінцевий тиск пари ркопт для турбоустановок надкритичних параметрів.
