Лабораторная установка для погружения модели сваи
Лабораторная установка для погружения модели сваи ударным методом показана на рис. 6. Установка состоит из поворотной консоли 7, закрепленной к стене с помощью подпятника 5 и муфты 6. Консоль имеет направляющую трубу, в которой перемещается штанга ударного груза 8. Для фиксации консоли и ударного груза в поднятом положении предусмотрены стопорные винты. Погружение модели сваи 9 в грунт 2 производится ударным методом. Грунт размещается в ящике 3, закрепленном в рабочем столе 1 и стене 4. Модели свай выполнены из стального прутка диаметром 10…16 мм и имеют длину 330 мм.
Порядок выполнения работы
1. Разделить группу студентов на бригады. Объяснить цель и задачи работы. Проверить наличие методических указаний к выполнению работы.
2. Подготовить (взрыхлить и замочить) грунт. Выполнить пробное погружение модели сваи в следующей последовательности:
- снять крышку ящика; установить консоль в плане в зависимости от намеченной точки погружения модели сваи. Поднять ударный груз на высоту 10 – 15 см от поверхности грунта и свободно его сбросить;
- поднять груз на высоту 40 см над грунтом и закрепить его стопорным винтом;
- по центру отпечатка груза в грунте вертикально выставить и вдавить сваю на 3…5 см в грунт. Типоразмер модели сваи принять по указанию преподавателя;
- для контроля величины погружения установить линейку отсчета так, чтобы нулевое значение ее соответствовало положению верхней части погружаемой модели сваи;
- придерживая ударный груз рукой, отпустить стопорный винт и опустить груз до высоты hуд = 5 или 10 см (см. рис. 5);
- выполнить серию ударов (залог ударов), обычно 5…10 ударов по указанию преподавателя, замерить величину погружения модели и занести данные в таблицу 6.
- выполнить погружение модели сваи серией ударов по заданному залогу, сохраняя постоянной высоту удара hуд . Величину погружения S сваи

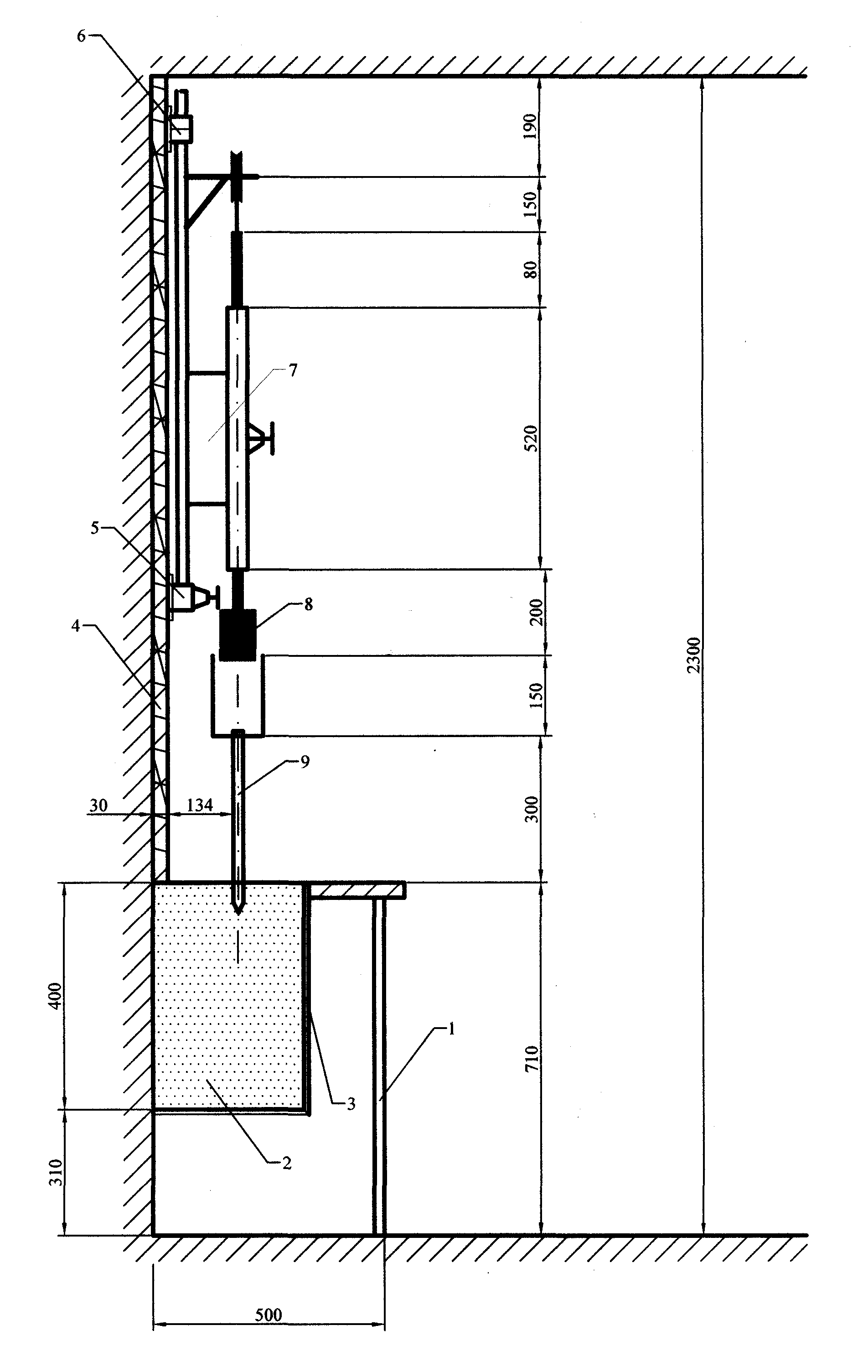

Рис. 6. Общий вид установки для забивания сваи.
занести в журнал наблюдений. При выполнении работы следить за вертикальностью погружения модели сваи;
- не добивая на 3…5 см от верха грунта окончить погружение и вытащить модель сваи; ударный груз поднять и закрепить в исходном положении стопорным винтом.
3. По вышеуказанной методике произвести контрольные погружения моделей свай.
4. Обработать и занести результаты эксперимента в таблицу 6.
Таблица 6. Параметры процесса погружения модели сваи.
Вариант |
Диаметр сваи, мм |
Длина сваи, мм |
Масса сваи, mсв, кг |
Масса груза, mсв, кг |
Высота удара, hуд, м |
Число ударов Nуд в залоге |
№ залога |
Отсчеты глубины погружения |
Средняя сила сопротивления грунта Rгр ,Н |
||
Начальное S, м |
Конечное S, м |
Абсолютное ΔS, м |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
Исходные данные для проведения опыта заносятся в графы 1-8 таблицы. После погружения сваи на основании начальных и конечных отсчетов глубины погружения S вычисляется абсолютное значение глубины погружения ΔS модели сваи после каждого залога ударов и средняя сила сопротивления грунта Rгр .
5. На основании полученных результатов построить графические зависимости (Рис. 7,8 и 9)
