Министерство образования и науки
Российской Федерации
Федеральное государственное бюджетное
образовательное учреждение
высшего профессионального образования
Национальный исследовательский ядерный университет «МИФИ»
Волгодонский инженерно-технический институт – филиал
НИЯУ МИФИ
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
К ЛАБОРАТОРНЫМ ЗАНЯТИЯМ ПО ДИСЦИПЛИНЕ
«ТЕХНОЛОГИЯ СТРОИТЕЛЬНЫХ ПРОЦЕССОВ»
Волгодонск 2010
Лабораторная работа №1
ОЦЕНКА СТЕПЕНИ УПЛОТНЕНИЯ ГРУНТА
Цель работы: ознакомиться с методами уплотнения и получить практические навыки по определению плотности и коэффициента уплотнения грунта.
Оборудование и материалы: технические коромысловые двухчашечные весы ВСМ-1, кольца - пробоотборники, ящик с грунтом, молоток, деревянный брусок, нож, трамбовка, штангенциркуль ШЦ-1.
Пояснения к работе
Для создания устойчивых, надежных и прочных земляных сооружений укладываемый грунт необходимо уплотнять. Укладку и уплотнение грунтов выполняют при планировочных работах, возведении различных насыпей, обратных засыпках траншей и пазух котлованов. Уплотняют грунт обычно послойно, по мере его поступления, механизмами. Существует уплотнение грунтов укаткой, трамбованием и вибрированием. На выбор уплотняющих механизмов оказывает влияние степень требуемого уплотнения, свойства грунта, объемы выполняемых работ, сроки и темпы производства работ, погодные условия.
Наибольшее уплотнение грунта с наименьшей затратой труда достигается при определенной оптимальной для данного грунта влажности (табл. 1). Поэтому сухие грунты должны увлажняться, а переувлажненные – осушаться.
Таблица 1. Параметры и классификация грунтов.
Параметр |
Тип грунта |
||||
Песчаный |
Супесчаный |
Пылеватый |
Суглинистый |
Глинистый |
|
Угол естественного откоса при естест-венной влажности, град. |
25...30 |
30…40 |
- |
40…50 |
40…45 |
Содержание частиц, %: - глинистых, - песчаных. |
До 5 Более 80 |
До 12 Более 50 |
- - |
12…33 - |
Более 33 - |
Оптимальная влаж-ность уплотнения W0, % |
8…12 |
9…15 |
14…23 |
12…18 |
19…25 |
Максимальная плотность ρmax , т/м3 |
1,75…1,95 |
1,65…1,85 |
1,60…1,82 |
1,65…1,85 |
1,55…1,75 |
Наиболее
трудным является уплотнение грунта при
обратной засыпке пазух фундаментов или
траншей, так как работы ведутся в
стесненных условиях. Во избежание
повреждения фундаментов или трубопроводов
прилегающий к ним грунт на ширину 0,8 м
уплотняется с помощью виброплит,
пневматических и электрических трамбовок
слоями толщиной 0,15…0,25 м (
рис.
1).

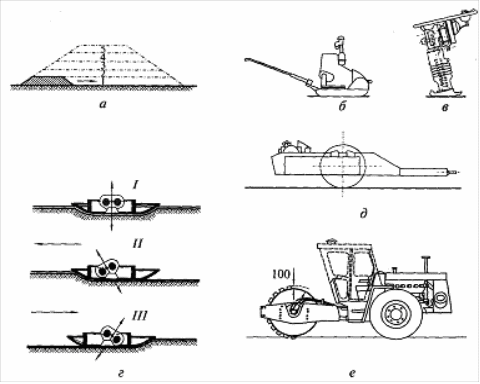

Рис 1. Схемы уплотнения грунта:
а – общий вид насыпи; б, в – уплотнение виброплитой и вибротрамбовкой; г – то же самопередвигающейся виброплитой; д, е – то же прицепным виброкатком и самоходным кулачковым катком; I, II, III – соответственно виброуплотнение на месте, при движении вперед и назад.
Коэффициент уплотнения грунта Ку=0,95…0,98 является оптимальным и обеспечивает достаточную прочность земляного сооружения, при этом возможная со временем осадка грунта будет незначительной.
Качество уплотнения грунта контролируется различными способами: пробным трамбованием по величине отказа; с помощью приборов, принцип действия которых основан на погружении стандартного штампа под действием стандартного груза; определением плотности грунта образцов отобранных с помощью стандартных колец и другими методами.
Ознакомимся с методом определения коэффициента уплотнения связного грунта – методом режущего кольца. Уплотнение грунта будем производить способом послойного трамбования.
Коэффициент уплотнения грунта Ку определяется по формуле:
(1)
где ρфакт – фактическое значение плотности сухого после уплотнения грунта, кг/м3; ρmax – максимальное значение плотности грунта.
Плотностью называется масса единицы объема материала. Чтобы вычислить плотность ρ, надо знать массу материала m (кг) и его объем V (м3):
(2)
Фактическое значение плотности грунта ρфакт определяется по формуле:
(3)
где ρВГ – плотность уплотненного влажного грунта, кг/м3;
Wфакт – фактическая влажность уплотняемого грунта, %.
Влажность – содержание влаги в материале в данный конкретный момент, отнесенное к единице массы материала в сухом состоянии. Влажность W определяют по формуле:
(4)
где m1 – масса грунта в естественно-влажном состоянии, кг; m2 – масса грунта, высушенного до постоянной массы, кг.
Максимальная плотность грунта ρmax – это наибольшее значение плотности грунта, достигаемое при уплотнении по стандартной методике грунта оптимальной влажности W0.
Оптимальная влажность W0 – это влажность, при которой достигается максимальная плотность уплотняемого грунта при наименьших затратах работы при стандартной методике уплотнения. Таким образом, при укладке грунта уплотнение следует производить при влажности близкой к оптимальной W0 (см. табл. 1). Если влажность грунта ниже W0 его увлажняют расчетным количеством воды на месте укладки или в карьере. При влажности грунта выше W0 его подсушивают путем разрыхления и перелопачивания. Требуемый показатель степени уплотнения грунта (коэффициент уплотнения или плотность сухого грунта) указывается в проекте.
Порядок выполнения работы.
Группу разбить на две бригады. Каждой бригаде выдать задание по требуемой степени уплотнения грунта (табл. 2), а также значения показателей грунта W0 и ρmax (табл. 1). Ориентировочно для глинистых грунтов значение ρmax = 1,55…1,75 т/м3 при W0 = 12…18 %.
Таблица 2. Требуемая степень уплотнения грунтов.
№ п.п. |
Назначение уплотненного грунта |
Коэффициент уплотнения Ку |
1. |
Для незастраиваемых участков. |
0,9…0,88 |
2. |
Для легкого оборудования, полов с нагрузкой менее 0,05 МПа, отмостки у зданий. |
0,92…0,9 |
3. |
Для среднего оборудования, полов с нагрузкой 0,06…0,15 МПа, внутренних конструкций. |
0,95…0,92 |
4. |
Для основания фундаментов зданий, сооружений и тяжелого технологического оборудования и полов с равномерной нагрузкой более 0,15 МПа. |
0,98…0,95 |
Взвесить каждое кольцо-пробоотборник (m0). Измерить штангенциркулем (с точностью до 0,1 мм) внутренний диаметр d и высоту H каждого кольца. Вычислить его объем V (с точностью до 0,1 см3) по формуле:
(5)
Выполнить послойное уплотнение каждого отсыпанного слоя грунта (высота каждого слоя 10 см) 4 или 7 ударами трамбовки по одному и тому же месту.
Выравнять ножом поверхность верхнего слоя грунта; установить на него режущим краем кольцо и с помощью деревянного бруска и молотка погрузить его в грунт.
После заполнения кольца путем обрезки ножом отделить его от монолитного грунта. Ножом выравнять грунт с краями кольца.
Взвесить кольцо с грунтом (mгр).
Определить плотность грунта по формуле:
(6)
Определить степень уплотнения грунта по формуле 1. При этом бригаде сообщается фактическая влажность уплотняемого грунта. Все результаты замеров и вычислений записать в таблицу 3. Полученное значение Ку студент должен сравнить с заданной величиной (см. табл. 2).
Составить и защитить отчет о проделанной работе.
Требования к отчету.
Изложить основные положения, цель работы и описать оборудование, инструменты и материалы.
Описать методику определения Ку.
Выполнить анализ полученных результатов и сделать выводы по работе.
Таблица 3. Результаты измерений и вычислений.
№ п.п. |
Номер кольца |
Диаметр кольца, d, см |
Высота кольца, H, см |
Масса кольца, m0, г |
Масса кольца с грунтом, mгр, г |
Объем кольца, V, см3 |
Плотность грунта, ρВГ, г/см3 |
Коэф. уплот-нения, Ку. |
|
образца |
средняя |
||||||||
|
|
|
|
|
|
|
|
|
|
Контрольные вопросы.
Что такое плотность, влажность и методы их определения?
Способы и схемы уплотнения грунта?
Основные факторы, влияющие на уплотняемость грунта?
Машины для уплотнения грунтов?
Сущность метода определения Ку с помощью режущего кольца?
Лабораторная работа №2
КОНТРОЛЬ ПЛОТНОСТИ ГРУНТА
Цель работы: овладеть методикой оперативного контроля степени уплотнения грунта при устройстве обратных засыпок траншей и пазух котлованов, подсыпок и планировочных насыпей.
Оборудование и материалы: ударный ручной зонд; линейка; металлическая форма с грунтом; трамбующий штамп (гиря).
Пояснения к работе
Работа по уплотнению грунта контролируется с целью получения требуемой плотности уложенного грунта, уменьшения фильтрационной способности и последующих осадок. О достигнутой степени уплотнения можно судить по следующим показателям:
1. По величине отказа при уплотнении. Отказ – это нормируемая величина, на которую опускается уровень грунта (в см) при расчетном количестве ударов трамбовки. Например, в конце трамбования величина отказа от двух ударов трамбовки массой 3т, сброшенной с высоты 4м должны составлять: для песков – не более 0,7 см; для лессовидных суглинков – 1…1,5 см; глинястых грунтов – 1…2 см.
2. По плотности образцов, отобранных из шурфов с помощью цилиндра или кольца объемом 50…100 см3. Рекомендуемая плотность скелета грунта при этом должна составлять: для песков – 1,63…1,6 т/м3; для суглинков – 1,7 т/м3.
3. По другим показателям, полученным с помощью плотномеров и других приборов.
Уплотнение грунта выполняется до определенной степени, критерием оценки которой является плотность ρmax или коэффициент уплотнения Ку. Рекомендуемые величины ρmax, оптимальной влажности W0 и коэффициента уплотнения Ку приведены соответственно (см. табл. 1 и 2).
При укладке грунта уплотнение следует производить при влажности W, близкой к W0 в пределах A · W0 < W < B · W0. Значения коэффициентов A и B следует принимать по данным таблицы 4.
При влажности грунтов ниже рекомендуемого предела их увлажняют в карьере или на месте укладки расчетным количеством воды, в противном случае – грунты подсушивают.
Следует отметить, что наиболее простыми и оперативными методами контроля являются пенетрационные и зондировочные методы контроля плотности грунтов.
Таблица 4. Допускаемый диапазон влажности различных видов грунтов при уплотнении.
Тип грунта |
Величина коэффициентов A и B при Ку. |
|||||
0,98 |
0,95 |
0,92 |
||||
A |
B |
A |
B |
A |
B |
|
Пески крупные, средние, мелкие |
- |
- |
- |
- |
- |
- |
Пески пылеватые |
0,60 |
1,35 |
0,50 |
1,45 |
0,40 |
1,60 |
Супесчаный |
0,80 |
1,20 |
0,75 |
1,35 |
0,56 |
1,40 |
Суглинистый |
0,85 |
1,15 |
0,80 |
1,20 |
0,70 |
1,30 |
Глинистый |
0,90 |
1,10 |
0,85 |
1,15 |
0,75 |
1,20 |
прочерк указывает, что величина A и B не ограничивается.
Пенетрационный – это метод определения механических свойств грунтов по результатам измерения удельного сопротивления РП проникновению (задавливанию) наконечников различной формы и размеров, при котором глубина h погружения наконечника не превышает его высоты hк. Пенетрацией контролируют только связные грунты (суглинистые, супесчаные). Для испытания на глубине предварительно откапывается шурф-лунка.
Зондирование – испытание аналогичное пенетрации, но с глубиной погружения наконечника, превышающей его высоту. Этим методом можно контролировать уплотнение отсыпанного слоя на всю его толщину, измеряя плотность в разных точках. В зависимости от толщины уплотняемого слоя места контроля качества уплотнения следующие:
до 50 см – в середине слоя;
50…80 см – на двух горизонтах, расположенных от верха и низа слоя на расстоянии 10…15 см;
1,5…2,5 м – через 50 см по глубине;
более 3-х м – верхний слой через 0,5 м на глубину 2 м, далее – через 1 м по глубине.
В настоящей работе определение плотности грунта производят экспресс методом зондирования с помощью ударного ручного зонда (рис.2). О степени уплотнения грунта судят по величине динамического сопротивления грунта РД . Величина РД является косвенным показателем плотности грунта, которую вычисляют или определяют графически.
Ударный ручной зонд (см. рис. 2) состоит из направляющего штока 1, наконечника 2, ограничителя 3, гири 4, наковальни 5 и рукоятки 6. На поверхности наконечника нанесены риски для отсчета глубины погружения в грунт (через 5 и 15 см).
Перед проведением испытаний и вычислением величины РД необходимо определить коэффициент динамического зондирования К прибора, по формуле:
(7)
где Q – масса плотномера (за вычетом массы гири);
q = 2,5 кг – масса гири;
S = 2 см2 – площадь поперечного сечения наконечника;
h = 10 см – глубина погружения наконечника.
Для используемого в лабораторной работе прибора К = 1,12.
Величину динамического сопротивления грунта РД определяют по формуле:
(8)
где К = 1,12 – коэффициент динамического зондирования; N5-15 – количество ударов, необходимое для забивки наконечника на глубину 10 см от риски 5 см.

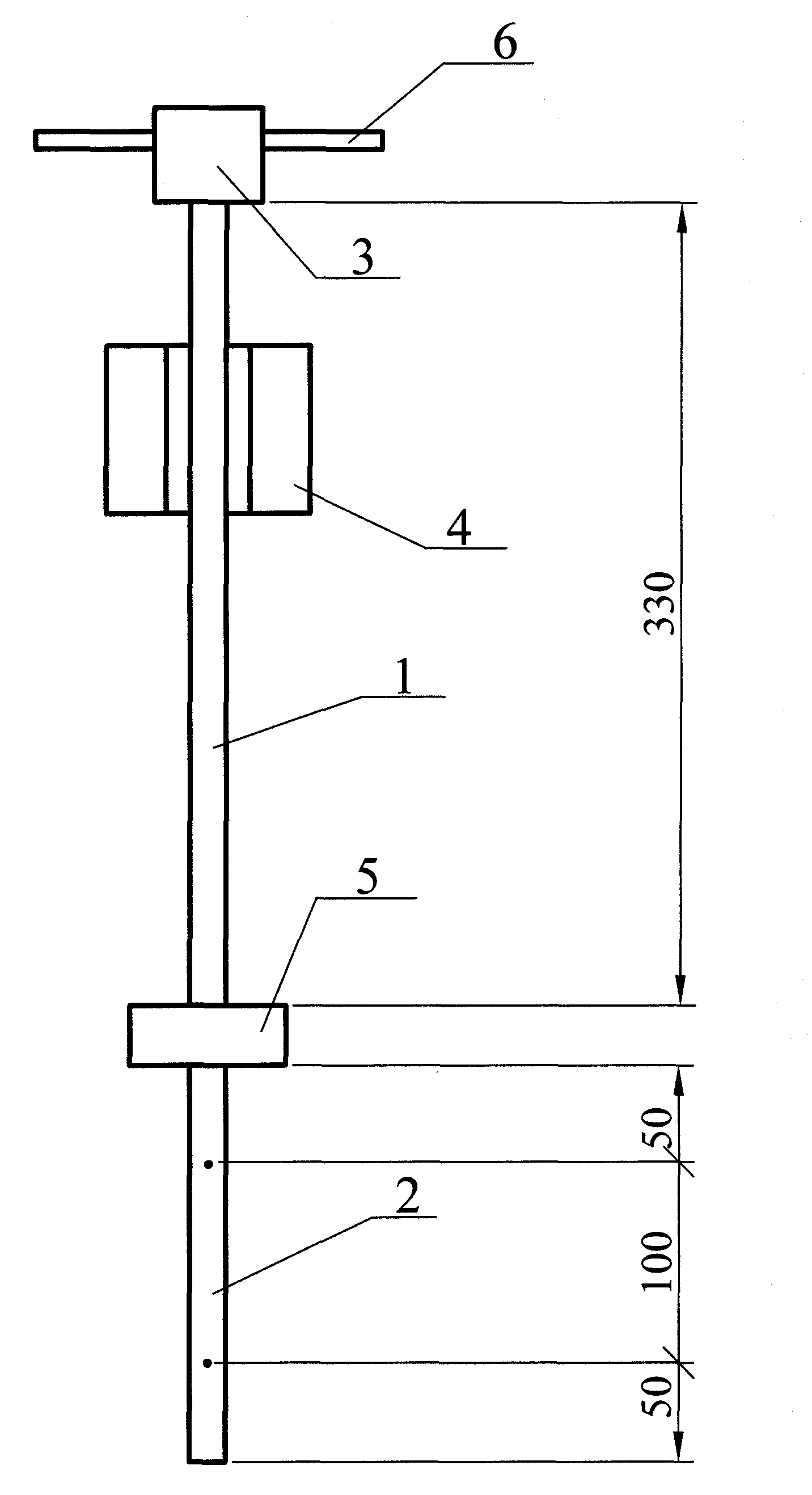

Рис. 2. Ударный ручной зонд: 1 – направляющий шток; 2 – наконечник; 3 – ограничитель; 4 – гиря 2,5 кг; 5 – наковальня; 6 – рукоятка.
