Сигнальные модули стандартного исполнения
Они включают в свой состав модули ввода, вывода, ввода-вывода дискретных или аналоговых сигналов.
Сигнальные модули могут использоваться во всех модификациях программируемого контроллера SIMATIC S7-300, а также в станциях распределенного ввода-вывода SIMATIC ET 200M.
Модули ввода дискретных сигналов SM 321 для преобразования входных дискретных сигналов контроллера в его внутренние логические сигналы,
Количество входов: модификации на 8, 16, 32.
Длина кабеля, не более:
обычного 600 м;
экранированного 1000 км.
Размер 40х125х117
Типовой пример схемы подключения внешних цепей (может быть и другой, зависит от модификации) приведен на рис. 8.3.

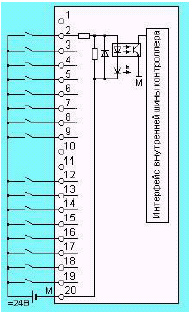

Рисунок 8.3 – Пример схемы подключения внешних цепей модуля ввода дискретных сигналов SM 321
Модули вывода дискретных сигналов SM 322
Модули вывода дискретных сигналов предназначены для преобразования внутренних логических сигналов контроллера в его выходные дискретные сигналы. К выходам модулей могут подключаться исполнительные устройства или их коммутационные аппараты.
Модули SM 322 могут работать в системах локального ввода-вывода всех модификаций программируемых контроллеров S7-300, а также в станциях распределенного ввода-вывода ET 200M.
Количество выходов модификации на 8, 16, 32
Варианты напряжения питания нагрузки =48…125 В, ~120/230 В
Выходной ток высокого уровня (логической единицы): до 1А, до 1,5 А, до 2 А.
Типовые примеры схем подключения внешних цепей (могут быть и другие, зависит от модификации) приведен на рис. 8.4.
Модули ввода-вывода дискретных сигналов SM 323 и SM 327
8 (16) дискретных входов/ 8 (16) дискретных выходов.

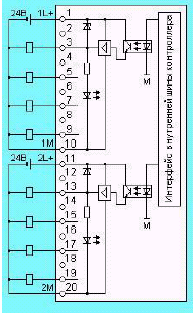

Рисунок 8.4 – Примеры схемы подключения внешних цепей модуля вывода дискретных сигналов SM 322.
Модули ввода аналоговых сигналов sm 331
Модули ввода аналоговых сигналов предназначены для аналого-цифрового преобразования входных аналоговых сигналов контроллера и формирования цифровых величин, используемых центральным процессором в процессе выполнения программы. К входам модулей могут подключаться датчики с унифицированными выходными электрическими сигналами напряжения или силы тока, термопары, термометры сопротивления.
Выбор вида входного сигнала (сила тока, напряжение, термо-ЭДС или сопротивление) производится аппаратно установкой кодового элемента в одно из четырех возможных положений. Выбор диапазона измерений каждого входа производится программно из среды Hardware Configuration STEP 7. Кодовые элементы устанавливаются в разъемы, расположенные в боковой стенке сигнального модуля. Разрешающая способность модулей может быть установлена в пределах 9…14 бит плюс знаковый разряд.
Общее количество входов 8, 2
Служат для подключения:
датчиков напряжения;
датчиков силы тока;
датчиков сопротивления;
термопар;
термометров сопротивления.
Измерение сигналов в диапазонах: ±5В, ±10В, 1...5В, ±20мА, 0/4...20мА, 0…150Ом, 0…300Ом, 0…600Ом.
Модули вывода аналоговых сигналов SM 332
Модули вывода аналоговых сигналов предназначены для цифро-аналогового преобразования внутренних цифровых величин контроллера и формирования его выходных аналоговых сигналов. К выходам модулей могут подключаться исполнительные устройства, управляемые унифицированными сигналами силы тока или напряжения.
Количество выходов 2, 4, 8.
Длина экранированного кабеля, не более 200 м.
Диапазоны выходных сигналов напряжения/ силы тока, 0...10В, 1...5В, ±10В, 0/4...20мА, ±20мА.
Разрешающая способность 16/15/14/11/12бит
Модули ввода-вывода аналоговых сигналов SM 334 и SM 335
Количество входов 4.
Количество выходов 4, 2.
Сигнальные модули Ex-исполнения (модули искробезопасного исполнения) преимущественно используются для автоматизации процессов химической промышленности и обеспечивают разделение и согласование внешних защищенных Ex-цепей с внутренними незащищенными цепями контроллера. По сравнению с обычными модулями Ex-модули обеспечивают полную изоляцию соединительных цепей от окружающей среды.
Сигнальные модули F-систем
F-модули предназначены для работы в составе систем противоаварийной защиты и автоматики безопасности (F-систем).
