2.15 Складання редуктора

Перед складанням редуктора внутрішню частину редуктора добре очищують та покривають маслостійкою фарбою.

Збірку виконують у відповідності до складального креслення редуктора, починаючи з складальних одиниць валів.

Зібрані вали кладуть в основу корпусу редуктора та надягають кришку корпусу, покриваючи поверхні спиртовим лаком. Центрування кришки редуктора здійснюється за допомогою 2 конічних штифтів, затягають болти якими кріплять кришку редуктора до корпусу.

Після цього на ведомий вал надівають розпорне кільце і підшипникові камери закладають консистентну змазку, ставлять кришки підшип -

ників з комплектом неметалевих прокладок для регулювання. Встановлюють шків клинопасової передачі та закріпляють його торцевим кріпленням.

Потім вгвинчують пробку мастило пропускного отвору з прокладкою та жезловим масловказівником.

Редуктор, який зібрали обкатують та піддають випробуванню на стенді за програмою, яка встановлюється технічними вимогами.

2.16 Вибір постійної ланцюгової муфти

Ланцюгові муфти. У ланцюгових муфтах у якості сполучного елемента застосовують ланцюги – роликовий однорядний-дворядний, а також зубчасті.

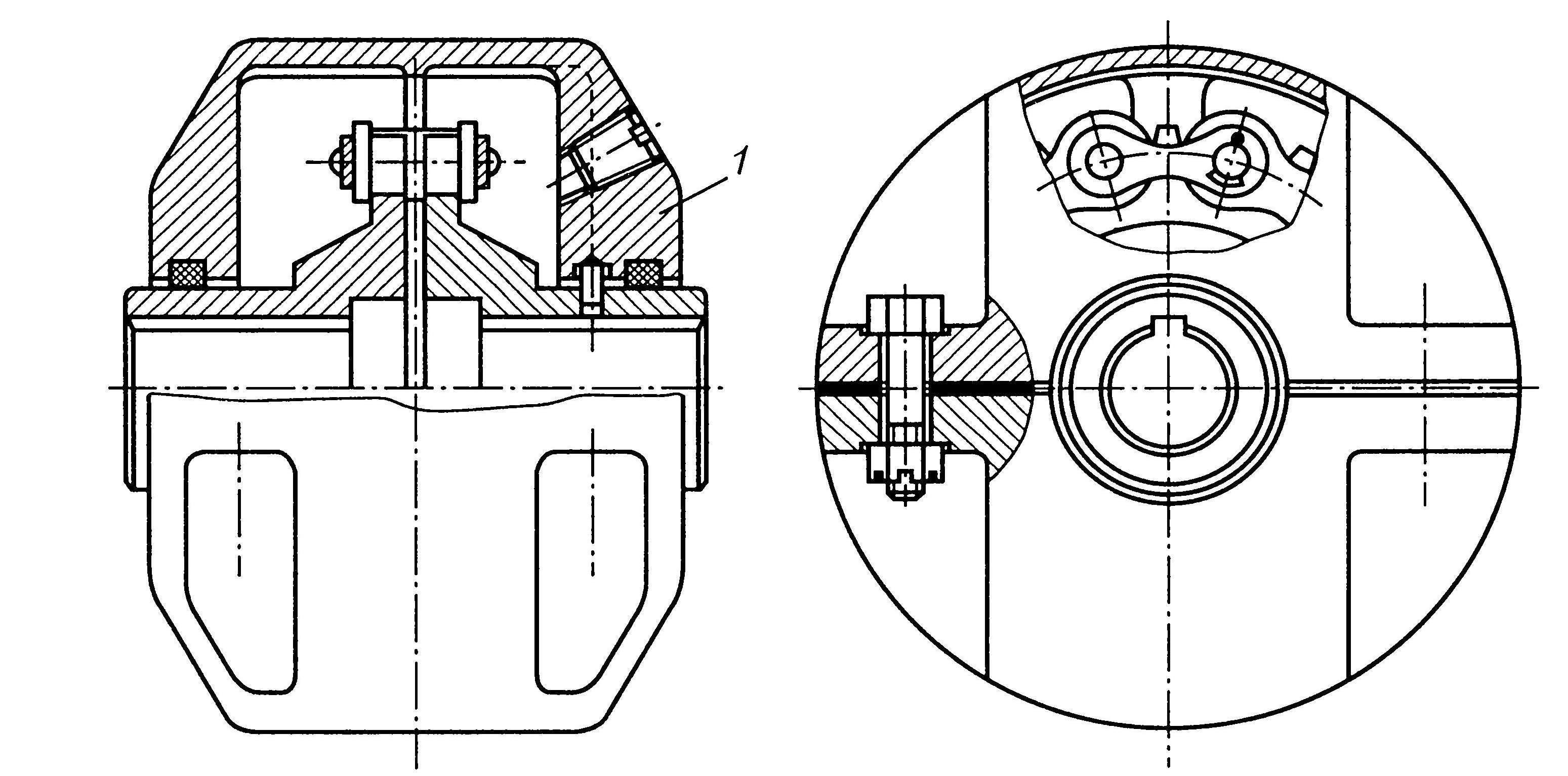

Будова ланцюгової муфти приведена на рисунку 2.12.

Рисунок 2.13 – Будова ланцюгової муфти

Переваги муфт: при монтажі й демонтажі не потрібно осьового зсуву вузлів. Ланцюгові муфти стандартизовані ГОСТ 20742.

Для втримання мастильного матеріалу муфту закривають кожухом рознімним в осьовій площині. Щоб запобігти витоку масла, у кожух встановлюють ущільнення. Кожух звичайно виконують литим з легких сплавів. При складанні між площинами рознімання ставлять ущільнюючу

прокладку. Тому що внаслідок відхилень від співвісності валів зірочки-напівмуфти мають радіальні й кутові зсуви, кожух надягають на маточини зірочок з деяким зазором. Щоб кожух обертався разом із зірочками, його фіксують на маточині настановним гвинтом або штифтом, який одночасно втримує кожух від зсуву в осьовому напрямку.

Параметри обраної муфти за /1/, табл. 11.4, с.274-276, ГОСТ 20742:

[Т]=500 Н·м; d=40; D=200 мм; ∆r=0,4;n=17^об/_с; ПР31-112700; z=14; h=2,0.

17. Вибір запобіжної кулькової муфти

Запобіжні муфти використовуються для захисту окремих органів машини від перенавантаження. Вони бувають з елементами, що руйнуються і елементами, що не руйнуються.

Кулькові запобіжні муфти можуть бути нерегульованими і регульованими. Кулькові запобіжні муфти працюють при невеликих кутових швидкостях і навантаженнях. Вони забезпечують досить високу точність спрацьовування, але складні у виготовленні і створюють характерний шум при спрацюванні.

Параметри обраної муфти за /1/, табл. 11.4, с.284-285:

[Т]=100 Н·м; d=25;d₁=85; D=95 мм; L=120;l=60;l=32;n=8^об/_с;

Муфта запобіжна кулькова 100-25-1 ГОСТ15621.

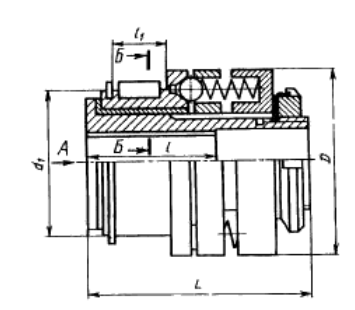

Муфта кулькова запобіжна представлена на рис. 2.14

Рисунок 2.14 – Муфта кулькова запобіжна

Список використаних джерел

1. Чернавский С.А. Курсовое проэктирование деталей машин. –М.: Машиностроение, 1987. – 416с.

2. Дунаев П.Ф. Курсовое проэктирование деталей машин. М.: Машиностроение, 1990.-357с.

3. Шейнблит А.Е. Курсовое проэктирование деталей машин. М.: Машиностроение 1991.- 300с.

4. Чернышевский Д.В. Детали машин и механизмов. – К.: Курсовое проэктирование, 1987. – 305с.

5. Устюгов И.И. Детали машин. – М.: Машиностроение, 1981.-280с.

6. ГОСТ 2185 - Передачи зубчатые цилиндрические. Основные параметры. 1968.

7. ГОСТ 9563 – Основные нормы взаимозаменяемости. Колеса зубчатые. Модули.1960.

8. ГОСТ 1643 - Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски. 1981.

9. ГОСТ 23360 - СОЕДИНЕНИЯ ШПОНОЧНЫЕ С ПРИЗМАТИЧЕСКИМИ ШПОНКАМИ. Размеры шпонок и сечений пазов. Допуски и посадки.1978.

10. ГОСТ 20742 - Муфты цепные. Параметры и размеры.1993.

11. ГОСТ 15621 - Муфты предохранительные шариковые. Основные параметры и размеры.1977.
