2.5 Попередній розрахунок валів редуктора

Попередній розрахунок проводимо на кручення по зниженим допустимим напруженням.

2.5.1 Ведучий вал:

Діаметр вихідного кінця вала

(2.59)

де к = 25 МПа – допустиме напруження;

Приймаємо зі стандартного ряду /1/, с.162 dв1 = 30 мм.

Діаметр вала під підшипниками dп1 = 35 мм.

Шестерню виконуємо за одне ціле з валом, див рис. 2.6

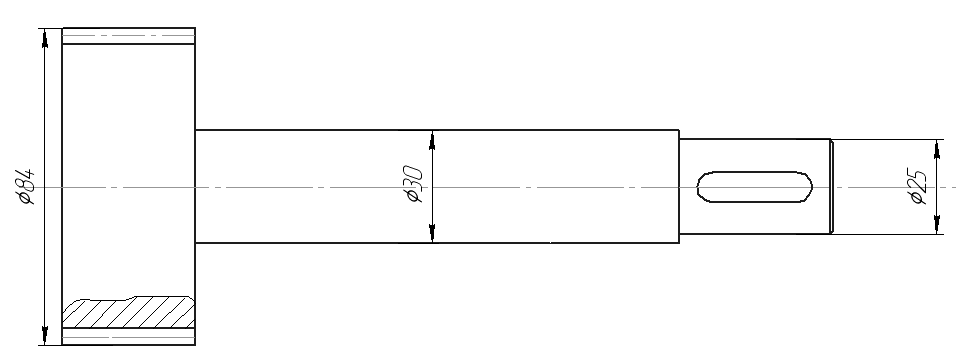

Рисунок 2.6 - Конструкція ведучого вала

2.5.2 Ведений вал

Діаметр вихідного кінця вала

(2.60)

де к = 20 МПа – допустиме напруження;

Приймаємо зі стандартного ряду /1/, с.162 dв2 = 40 мм.

Діаметр вала під підшипниками dп2 = 45 мм.

Діаметр вала під колесом dк2 = 50 мм.

Конструкція веденого валу див. на рис. 2.7

Рисунок 2.7 - Конструкція веденого вала

2.6 Конструктивні розміри шестерні і колеса

Шестерню виконуємо за одне ціле з валом, їх розміри визначені в пункті 2.4.9: d1=80мм; da1=84мм; b1=35мм.

Конструктивні розміри колеса визначені раніше: d2 =320 мм; d2 = 316 мм; b2 = 30 мм.

2.6.1 Діаметр маточини:

dст = 1,6 dк2, (2.61)

dст = 1,6 • 50 = 80 мм.

2.6.2 Довжина маточини:

L ст = (1,2…1,5) dк2, (2.62)

L ст = (1,2…1,5) •50 = 60…75 мм.

За /1/, табл.10.1, с.233, приймаємо: Lст =60 мм.

2.6.3 Товщина ободу

о = (2,5 … 4) т, (2.63)

о = (2,5 … 4) • 2= 5…8 мм.

Приймаємо о = 8 мм.

2.6.4 Товщина диска:

С = 0,3 b2 , (2.64)

С = 0,3 • 30 = 9 мм.

2.7 Конструктивні розміри корпус редуктора

2.7.1 Товщина стінок та корпуса:

δ=0,025а+1, (2.65)

δ = 0,025∙120 + 1 = 4 мм,

δ1=0,02а+1, (2.66)

δ1 = 0,02∙120 + 2 = 3,4 мм,

Приймемо δ1 = 8 мм; δ = 8 мм.

2.7.2 Товщина фланців корпуса та кришки:

в=1,5∙δ, (2.67)

в=1,5∙8 =12 мм.

Приймемо в=8мм.

2.7.3 Товщина нижнього поясу корпуса:

р=2,35·δ, (2.68)

р=2,35·8=19 мм.

Приймемо р=20 мм.

2.7.4 Діаметри гвинтів:

  • Фундаментальний

d1=(0,03…0,036)·а+12, (2.69)

d1=(0,03…0,036120+12=15,6…16,32мм.

Приймаємо гвинт з різзю М18.

  • Кріпильних кришку з корпусом

d2=(0,7…0,75)d1, (2.70)

d2=(0,7…0,75)16= 11,2…12 мм.

Приймаємо гвинт з різзю М12.

  • З’єднальних кришку підшипників з корпусом

d3=(0,5…0,6)d1, (2.71)

d3=(0,5…0,6)16=8…9,6мм.

Приймаємо гвинт з різзю М8 .
