Журавлев, Н.В.

Черчение: учебное пособие / Н.В. Журавлев, Л.Б. Дерябина; под ред. Б.А. Лопатина. – Челябинск: Изд. ЮУрГУ, 2008. – 132 с.

В учебном пособии рассмотрены основные правила оформления и выполнения технических деталей, приведен справочный материал. Пособие соответствует программе курса «Черчение», содержит 180 вариантов заданий, необходимые методические рекомендации по выполнению графических работ и образцы их выполнения.

Пособие предназначено для студентов 140604С,151001С, а также студентов машиностроительных, электротехнических и металлургических специальностей дневной и вечерней форм обучения.

УДК 515(075.8)

 Издательство ЮУрГУ, 2008

Методические указания

Каждое контрольное графическое задание выполняется на листе чертежной бумаги формата А3 (ГОСТ 2.301-68) [5; 2, с. 35; 7, с. 29; 9, с. 21] в указанном масштабе (ГОСТ 2.302-68) [5; 2, с. 46; 7, с. 47; 9, с. 26].

Основная надпись должна соответствовать ГОСТ 2.104-68 [4; 2, с. 38; 7, с. 30; 9, с. 22].

Начертание линий должно соответствовать ГОСТ 2.303-68 [5; 2, с. 47; 7, с. 47; 9, с. 26].

Типы и размеры чертежных шрифтов должны выбираться по ГОСТ 2.304-81 [5; 2, с. 51; 7, с. 35; 9, с. 32].

Необходимые данные вариантов чертежных заданий приведены в табл. 1–3.

Правила изображений видов, разрезов, сечений предметов, сооружений и их составных элементов на всех чертежах изделий промышленности и строительства устанавливает ГОСТ 2.305-68 [5; 2, с. 207; 7, с. 51; 9, с. 38].

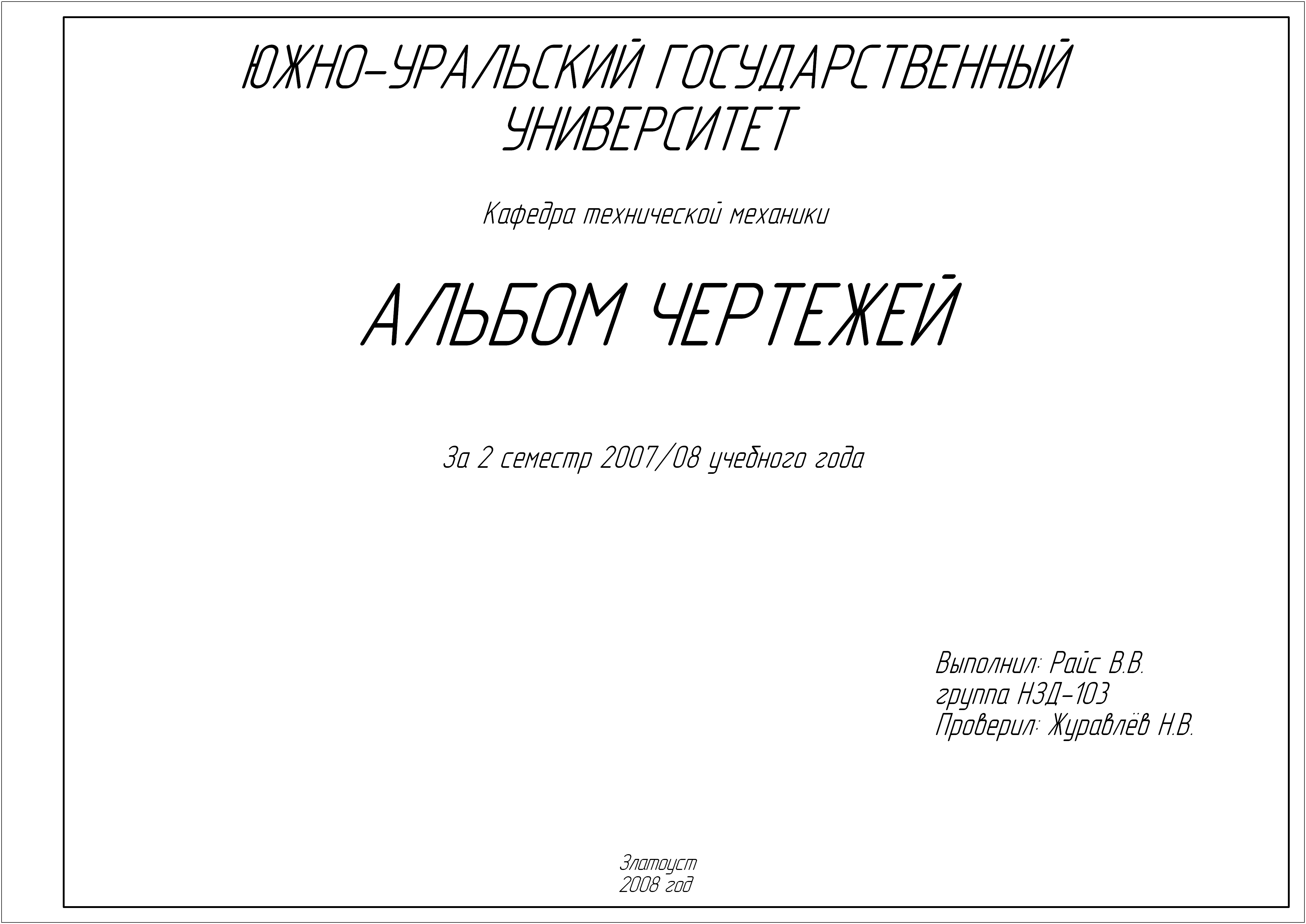

Листы контрольных графических заданий сшивают в альбом с титульным листом (рис. 1).

Графические обозначения материалов и правила их нанесения на чертежах должны соответствовать ГОСТ 2.307-68 [5; 2, с. 232; 7, с. 68; 9, с. 29].

При нанесении размеров и предельных отклонений на чертежах должны выполняться основные требования ГСТ 2.307-68 [5; 2, с. 237; 7, с. 91; 9, с. 60].

Задание 1. АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ

Работа № 1

  1. По данной изометрической проекции, соблюдая пропорции предмета, построить главный вид, вид сверху, вид слева, необходимые разрезы.

  2. Нанести необходимые размеры.

  3. Пример выполнения задания представлен на рис. 3.

Работа № 2

  1. По представленным наглядным изображениям построить: на месте главного вида полный фронтальный разрез, на месте вида слева полный профильный разрез и вид сверху.

  2. Нанести необходимые размеры.

  3. Пример выполнения задания представлен на рис. 3.

Работа № 3

  1. По данным изометрическим проекциям предмета определить необходимое количество видов, разрезов, сечений.

  2. Нанести необходимые размеры.

Рис. 1

Рис. 2

Рис. 3

  1. Пример выполнения задания представлен на рис. 4.

Указания к выполнению задания

  1. Изучить основные правила построения изображений.

  2. Изучить ГОСТ 2.301-68–2.305-68, 2.307-68, 2. 317-68.

  3. Масштаб изображения обозначить по ГОСТ 2.302-68.

  4. Нанести размеры с учетом требований ГОСТ 2.307-68.

  5. Наглядное изображение предмета разместить на свободном поле чертежа с учетом требований ГОСТ 2. 317-68.

  6. Числовые значения размеров назначать самостоятельно, соблюдая пропорции предмета.

  7. Оформлять основную надпись по ГОСТ 2. 104-68 (форма 1).

  8. Вариант задания выбрать из табл. 1.

Таблица 1

Варианты задания 1

№ вар.

Номера рисунков

Работа № 1

Работа № 2

Работа № 3

1

7

27

47

2

8

28

48

3

9

29

49

4

10

30

50

5

11

31

51

6

12

32

52

7

13

33

53

8

14

34

54

9

15

35

55

10

16

36

56

11

17

37

57

12

18

38

58

13

19

39

59

14

20

40

60

15

21

41

61

16

22

42

62

17

23

43

63

18

24

44

64

19

25

45

65

20

26

46

66

Рис. 4

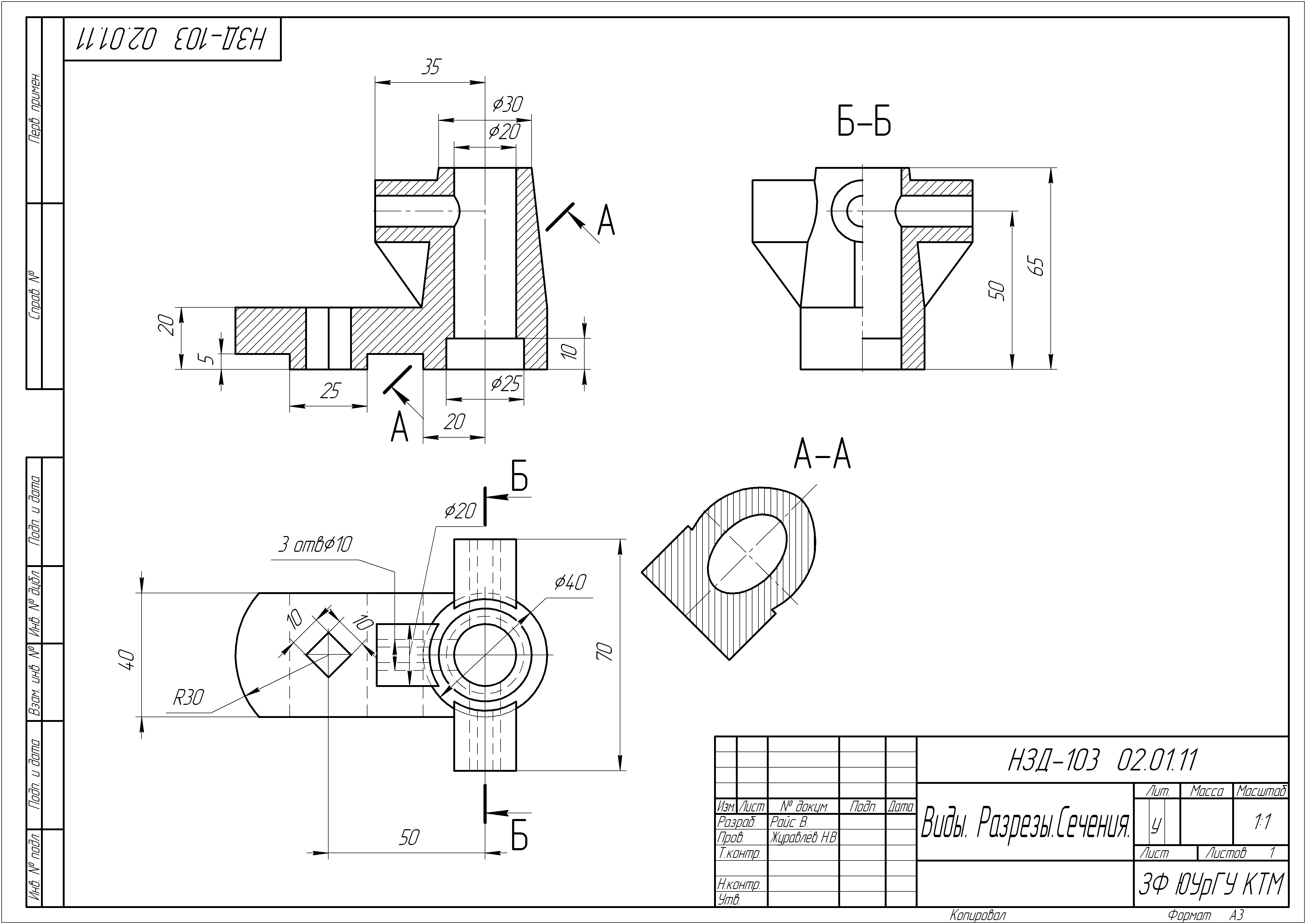

Задание 2. ВИДЫ, РАЗРЕЗЫ

Работа № 1

  1. По двум данным видам построить на месте главного вида полный фронтальный разрез предмета, вид слева.

  2. Нанести необходимые размеры.

  3. Пример выполнения задания представлен на рис. 2.

Работа № 2

  1. По двум видам деталей построить третий.

  2. На месте соответствующего вида выполнить сложный ступенчатый разрез.

  3. Выполнить необходимые местные разрезы.

  4. Нанести размеры.

  5. Образец выполнения задания представлен на рис. 3.

Работа № 3

  1. По двум данным видам предмета построить третий.

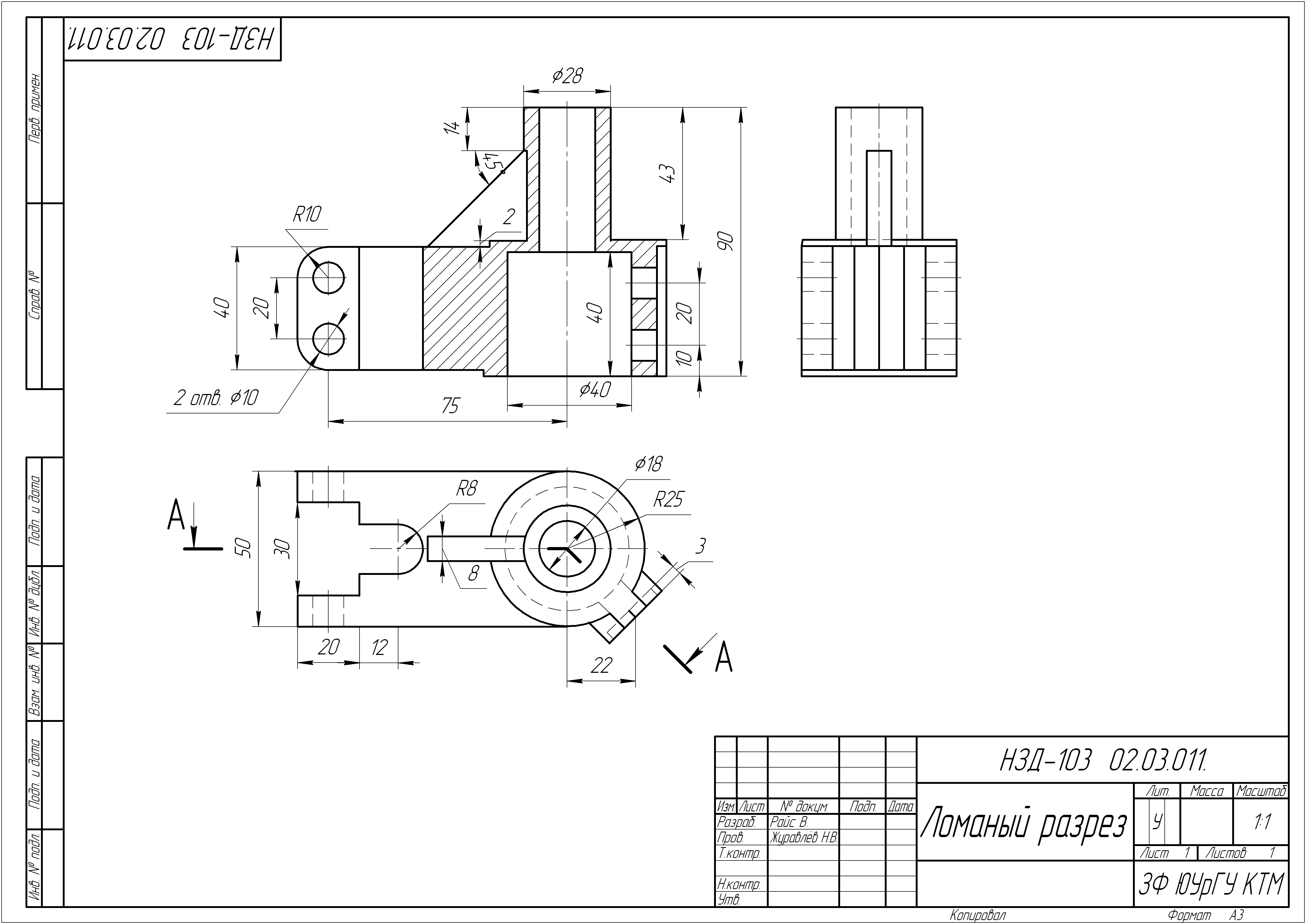

  2. Построить сложный ломаный разрез.

  3. Выполнить необходимые дополнительные виды.

  4. Нанести размеры.

  5. Образец выполнения задания представлен на рис. 4.

Работа № 4

  1. По двум данным видам предмета вычертить совмещенный вид слева с профильным разрезом. Построить полный фронтальный разрез.

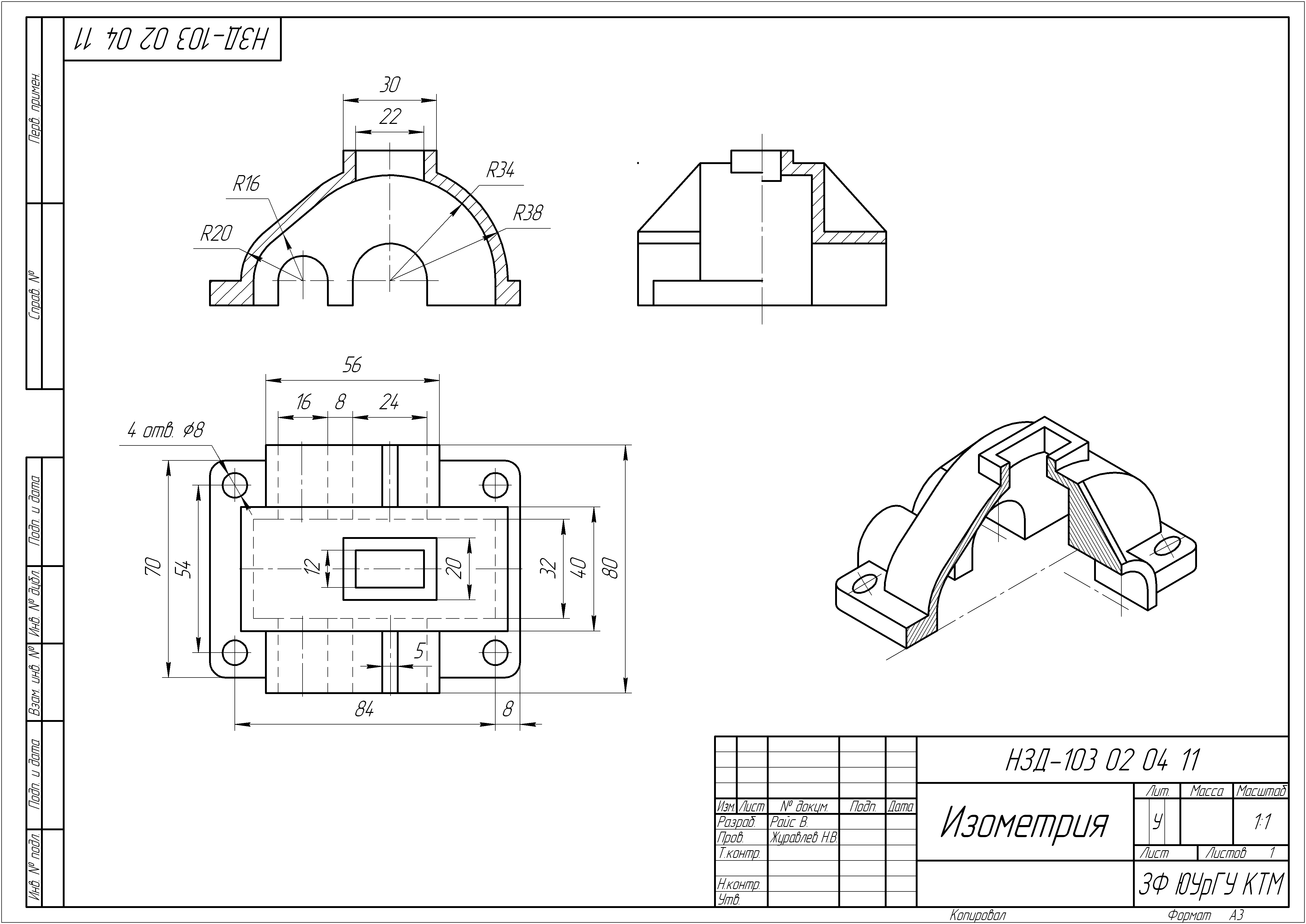

  2. На свободном поле чертежа построить прямоугольную изометрическую проекцию предмета с вырезом проецирующими плоскостями XOZ, YOZ.

  3. Нанести необходимые размеры.

  4. Образец выполнения задания представлен на рис. 2.

Работа № 5

  1. По двум видам предмета построить совместное изображение вида слева и профильного разреза. Выполнить полный фронтальный разрез.

  2. Выполнить прямоугольную диметрическую проекцию предмета с вырезом проецирующими плоскостями XOZ;YOZ.

  3. Нанести необходимые размеры.

  4. Образец выполнения задания представлен на рис. 5.

Указания к выполнению задания

  1. Все изображения разместить на листе формата А3 в масштабе 1:1.

  2. Изучить особенности построения разрезов (ГОСТ 2.305-68).

Рис. 5

  1. Типы линий должны соответствовать ГОСТ 2.303-68.

  2. Дополнительные виды следует располагать и обозначать по ГОСТ 2.305-68.

  3. Изометрическую проекцию построить без искажения по осям X, Y, Z, т.е. приняв коэффициент искажения равным 1.

  4. Окружности, лежащие в плоскостях, параллельных плоскостям проекций проецирующиеся на аксонометрическую плоскость в эллипсы, изобразить в виде овалов. Изучить способы построения овалов.

  5. Изучить порядок построения прямоугольной диметрической проекции (ГОСТ 2.317-68, СТ СЭВ 1979-79).

  6. Диметрическую проекцию выполнить без искажения по осям X и Z и с коэффициентом искажения 0,5 по оси Y.

  7. Изучить способы построения овалов.

  8. Варианты задания приведены в табл. 2.

Таблица 2

Варианты к заданию № 2

№ вар.

Номера чертежей (рисунков)

Работа № 1

Работа № 2

Работа № 3

Работа № 4

Работа №5

1

67

87

107

68

69

2

68

88

108

69

70

3

69

89

109

70

71

4

70

90

110

71

72

5

71

91

111

72

73

6

72

92

112

73

74

7

73

93

113

74

75

8

74

94

114

75

76

9

75

95

115

76

77

10

76

96

116

77

78

11

77

97

117

78

79

12

78

98

118

79

80

13

79

99

119

80

81

14

80

100

120

81

82

15

81

101

121

82

83

16

82

102

122

83

84

17

83

103

123

84

85

18

84

104

124

85

86

19

85

105

125

86

67

20

86

106

126

67
