§ 63. Конические зубчатые колеса, их элементы и изображение

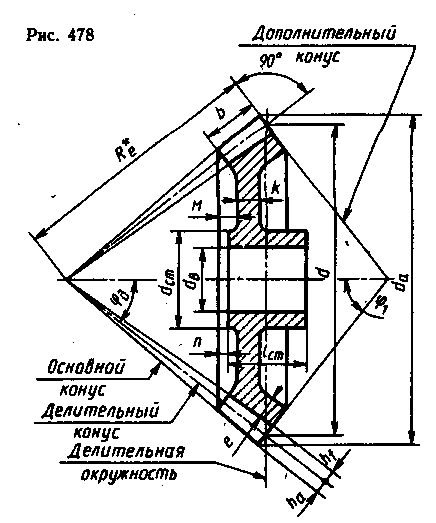

К онические зубчатые колеса изо­бражаются с теми же условностями, что и ци­линдрические. На рис. 478 показано кониче­ское зубчатое колесо с основными расчетными размерами его элементов, определяемых по условным соотношениям. Одним из основных расчетных параметров конического зубчатого колеса является делительный конус. Его образующие проводят на чертеже (рис. 478) тонкой штрихпунктирной линией. Наружные поверхности конического зубчатого колеса ог­раничены поверхностью основного и дополни­тельного конусов. Образующие дополнитель­ного конуса перпендикулярны образующим делительного конуса. В пересечении поверх­ностей дополнительного и делительного кону­сов образуется окружность — общее основание этих конусов. Эта окружность является дели­тельной d = mz. Модуль т и количество зубьев z обычно задают.

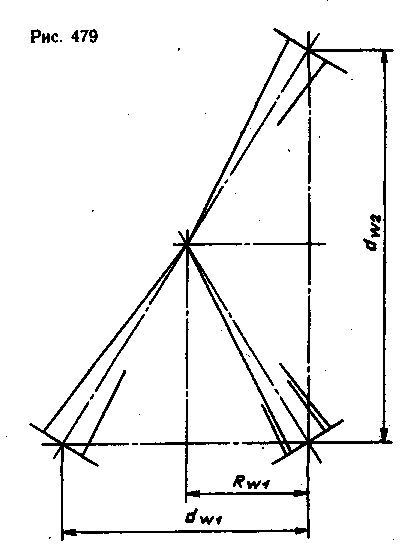

Построение чертежа коническо­го зубчатого колеса начинают с пост­роения делительной окружности и делитель­ного и дополнительного конусов (рис. 478 и 479). При выполнении эскиза колеса с натуры угол φ₁ дополнительного конуса можно изме­рить. Тогда φ_д =90°—φ₁. Основное конусное расстояние R_e = d/2sinφ_Д (справочный размер).

Положение вершины делительного конуса можно определить через диаметр сопряженного колеса d_N1/2= Rw₁ (при валах, пересекаю­щихся под прямым углом). Радиус начальной окружности колеса R_w1 будет расстоянием от начальной окружности до вершины конуса. После построения делительного и дополнитель­ного конусов по образующей дополнительного конуса откладывают высоту головки и ножки зуба. Через полученные точки проводят обра­зующие конуса выступов (основного конуса) и конуса впадин. Наибольший диаметр колеса при этом d_a=m (z + 2cosφ). Далее строят зуб­чатый венец колеса, обод, диск и т. д. (рис. 478). Расстояние до диска со стороны зубьев M = (2...3) т. Выступ ступицы n = 0,1d_в. Ос­тальные размеры элементов колеса берут по тем же соотношениям, что и для цилиндриче­ских зубчатых колес. На рис. 478 даны обозна­чения этих размеров.

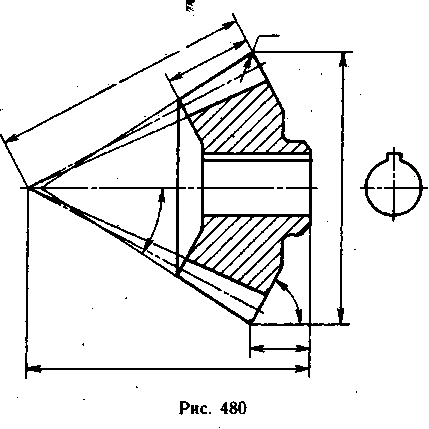

На рис. 480 показано изображение кони­ческого колеса с проставленными размерами зубчатого венца, которые необходимо указы­вать на рабочих чертежах колеса в соответ­ствии с ГОСТ 2.405—75 (СТ СЭВ 859—78). На рабочем чертеже следует проставлять все необходимые размеры для изготовления коле­са. В правом верхнем углу рабочего чертежа выполняют таблицу параметров венца зубча­того колеса (см. рис. 477). На учебных черте­жах при заполнении таблицы можно ограни­читься указанием модуля т, числа зубьев z и диаметра делительной окружности d. Если на чертеже не нужно выполнять вид слева, то можно ограничиться изображением отверстия со шпоночным пазом, как показано на рис. 480.

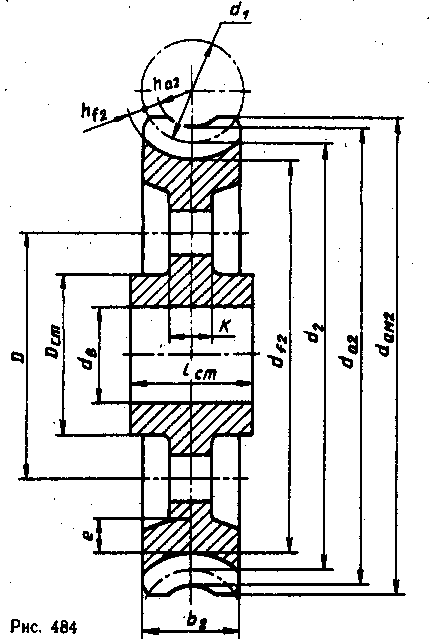

§ 64. Червяки, червячные колеса, их элементы и изображения

Червяк представляет собой винт, который можно рассматривать как шестерню, зубья которой нарезаны по винтовой линии.

Ч ервяк с делительной поверхностью, образо­ванной вращением прямой линии вокруг оси червяка, называют цилиндрическим червяком (рис. 481). В осевом сечении профиль зуба (витка) является прямолиней­ным с углом профиля 20°. По торцу он может быть ограничен спиралью Архимеда, эволь­вентой окружности и укороченной или удли­ненной эвольвентой. В зависимости от этого червяк называют: архимедовым червя­ком (обозначают ZA); эвольвентным червяком, (обозначают 11); конволютным червяком (обозначают ZNI).

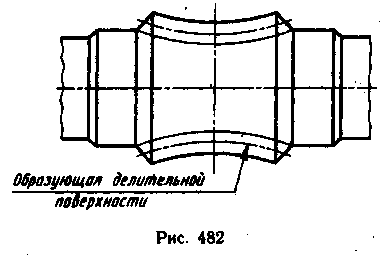

Червяк с делительной поверхностью, об­разованный вращением дуги окружности во­круг оси червяка, называют глобоидным червяком (рис.482).

Червяки по направлению винтовой линии могут быть правыми и левыми, а по числу витков — однозаходными, двухзаходными и т. д. Количество заходов z₁ указывают в таб­лице параметров. Основным параметром чер­вяка является его осевой модуль m_s. Ему соответствует определенный коэффициент диа­метра червяка (q), значение которого выбира­ют по ГОСТ 2144—76 (СТ СЭВ 221—75, СТ СЭВ 267—76, СТ СЭВ 2820—80). Диаметр делительной окружности червяка d₁ = m_sq (рис. 481). Высота зуба червяка h₁ = 2,2m_s.

В ысота головки h_a1=m_s, а высота ножки h_f1 = 1,2т_s. Диаметр цилиндра выступов чер­вяка d_a1 = d₁+2m_s, а диаметр цилиндра впа­дин d_s1 = d₁ — 2,4m_s.

Длина нарезанной части червяка b₁≥ (11+0,06z₂)m. Диаметр вала червяка d₂=0,9d_f1. На рабочем чертеже червя­ка помещают таблицу параметров (см. рис. 477).

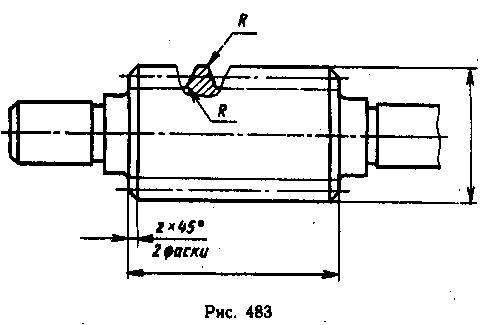

На рис. 483 показано изображение нарезан­ной части архимедова цилиндрического чер­вяка с нанесенными размерными линиями для тех размеров, которые необходимо про­ставить на рабочем чертеже согласно ГОСТ 2.406—76 (СТ СЭВ 859—78). На чертеже должны быть проставлены и все другие разме­ры, необходимые для изготовления червяка, и помещена таблица параметров червяка. На учебных чертежах при заполнении таблицы можно ограничиться указанием осевого модуля т_s, числа заходов z₁ и типа червяка.

При выполнении эскиза червяка с натуры размеры определяют измерением, используя также соотношения размеров его основных параметров, о которых было сказано выше. На рис. 481 обозначены размеры основных элементов червяка, которые берутся в зависи­мости от величины модуля m_s. Коэффициент диаметра червяка (q) может быть выбран по табл. 17.
