Палитра свойств объектов

Э то единый инструмент, управляющий всеми свойствами объектов чертежа. Позволяет отредактировать свойства выбранных объектов: тип линий, цвет, слой, толщину и т.д. Команда запускается кнопкой на панели свойства объектов, либо через выпадающее меню СЕРВИС, команду «Свойства». В обоих случаях на экране появляется диалоговое окно свойств объектов с текущими параметрами.

Задание для самостоятельной работы

1. Подготовить систему к работе.

2. Ознакомиться с палитрой свойств объектов.

3. На листе формата А–4 вычертить рамку и заготовку под основную надпись чертежа.

4. Выполнить задание, приведенное ниже или заданное преподавателем, задав следующие параметры:

1. цвет основных линий чертежа – синий, цвет осевых линий – красный, цвет линий невидимого контура – зелёный;

2. вес линий чертежа – 0,5 мм, вес вспомогательных линий – 0,18 мм (при использовании веса линии включить режим отображения веса линий на экране).

Пример выполнения работы

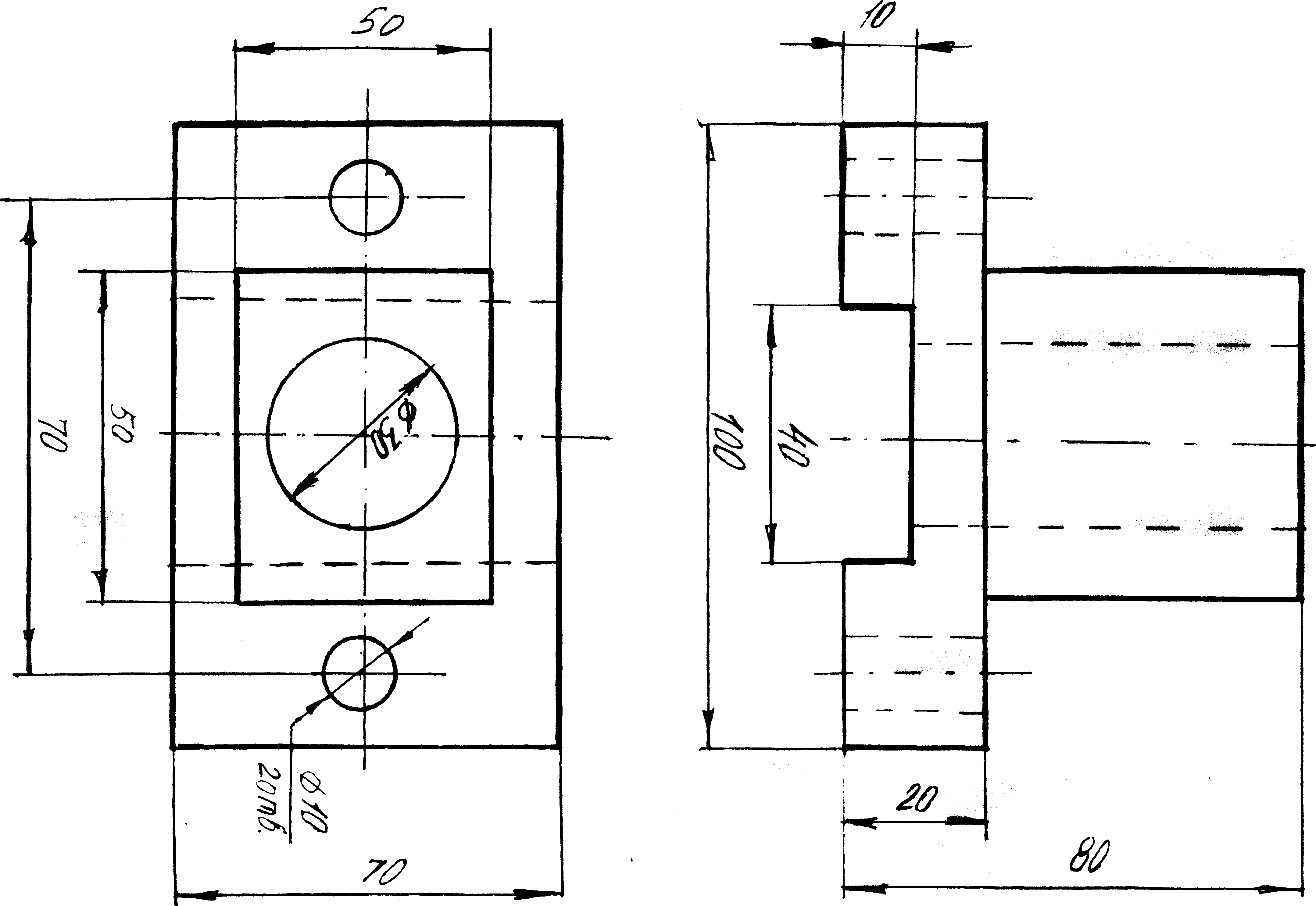

Задание: Перечертить два заданных вида детали, используя при этом различные типы линий.

Порядок выполнения задания:

1. установить цвет и вес для осевых и центровых линий;

2. используя команду «Отрезок» на главном виде и виде сверху нанести осевые и центровые линии, установив соответствующий тип линий (рис. 5.3, 5.4);

3. установить цвет и вес для линий видимого контура;

4. при помощи команды «Отрезок» вычертить общий контур детали на главном виде и виде сверху в проекционной связи;

5. при помощи команды «Круг» вычертить все окружности заданного радиуса на виде сверху;

6. установить цвет и вес для линий невидимого контура;

7. при помощи команды «Отрезок» вычертить все линии невидимого контура, предварительно установив соответствующий тип линий;

8. выполнить обводку чертежа при помощи команды «Полилиния».

Рис. 5.3

Рис. 5.4

Лабораторная работа №6 Работа с текстом

Цель работы:

• изучить методику настройки текстовых стилей в системе AutoCAD;

• ознакомиться с принципом работы графического примитива – «Текст»

• закрепить полученные знания выполнением задания по работе с текстом

Текст – это графический примитив. С каждой текстовой надписью связан текстовый стиль. При нанесении надписи используется текущий текстовый стиль, в котором задается шрифт, высота, угол поворота, ориентация и прочие параметры текста.

Программа предлагает две команды вывода текста:

• однострочный текст применяется для вывода коротких текстов, например заголовков. Ввод команды осуществляется через выпадающее меню РИСОВАНИЕ команду «Текст» и подкоманду «Однострочный». Эту команду можно задать и в командной строке словом текст или выбрать соответствующую кнопку на панели Рисования . Работа с командой:

1. указателем и левой клавишей «мыши» назначить первую точку текстовой строки (левый нижний угол строки текста);

2. в командной строке задать угол наклона текста относительно горизонтали;

3. ввести символы текста;

4. перейти на следующую строку, нажав Enter;

5. выйти из команды, еще раз нажав Enter.

• многострочный текст, задается параметрами абзаца, дает больше возможностей по форматированию отдельных слов и символов. Ввод команды осуществляется через выпадающее меню РИСОВАНИЕ команду ТЕКСТ и подкоманду МНОГОСТРОЧНЫЙ. Можно также воспользоваться пиктограммой на панели инструментов рисования или ввести команду мтекст в командной строке. Работа с командой:

1) указателем и левой клавишей «мыши» задать поле абзаца;

2) в диалоговом окне многострочного текста ввести символы текста, предварительно осуществив дополнительные настройки текста;

3) завершается ввод текста кнопкой ОК в диалоговом окне многострочного текста.
